Зажим гидравлический Боголюбов SW

Альбом Боголюбова МЧ00.04 Зажим гидравлический обладает самым большим прижимным усилием и высокой маневренностью. Усилие достигается благодаря давлению жидкости в пневмо-цилиндре, которое специальным механизмом направляется на прижимной элемент.
Гидравлические зажимные устройства — самые дорогие в данном сегменте, однако есть немало производственных участков, где без них не обойтись.
Гидравлические зажимы активно применяются в цехах сварки, сборки, фрезеровки на предприятиях тяжелой промышленности: в том числе машиностроение, судостроения, автомобилестроения, в строительстве инженерных сетей, при производстве и сборке металлоконструкций.

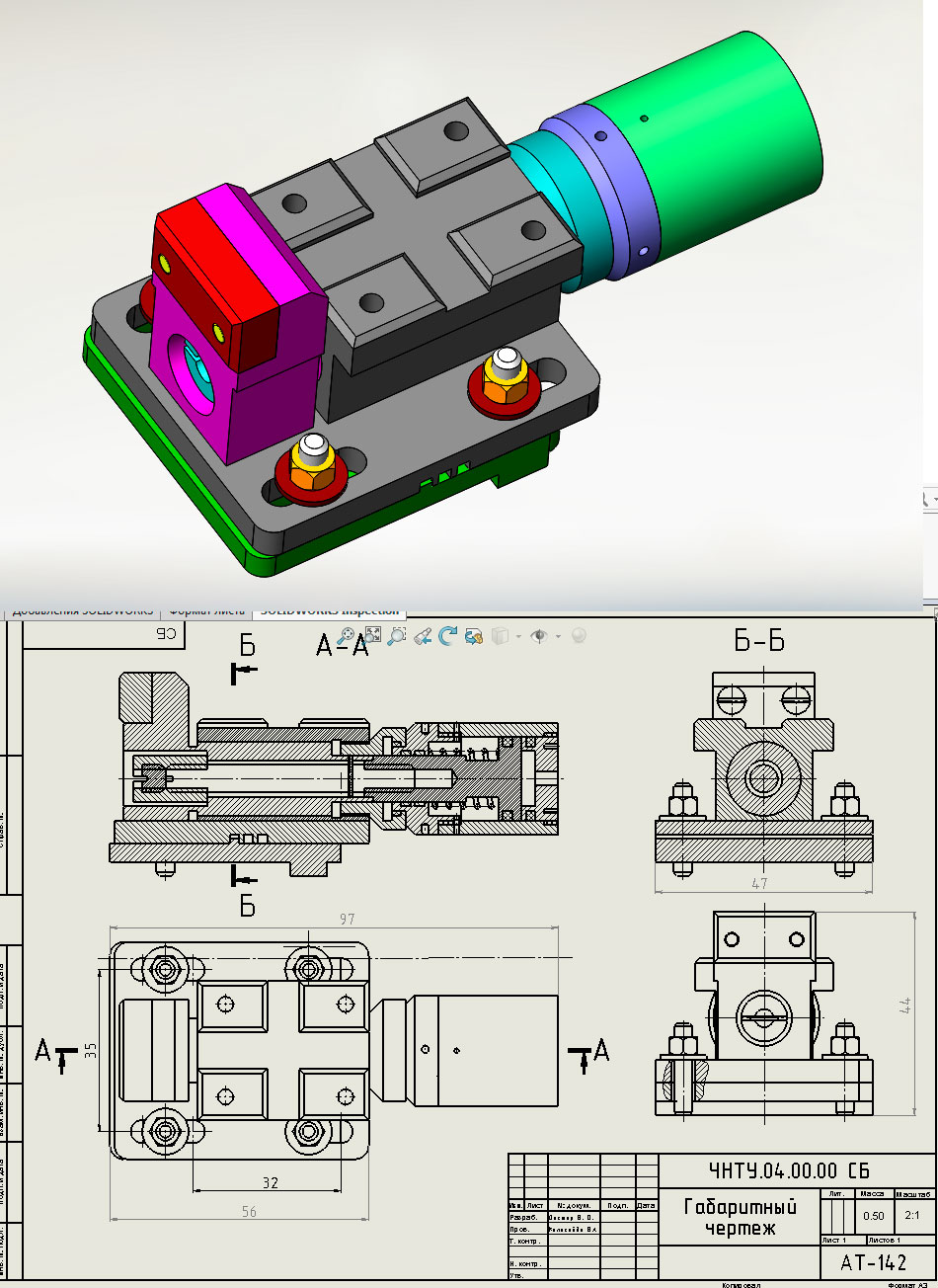

Состав: 3D сборка (с разнесением и без), габаритный чертёж Язык документа

Софт: SolidWorks 2016

Сайт: www

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Зажим гидравлический Боголюбов SW

04.00.01 Зажим.SLDPRT
04.00.02 Винт.SLDPRT
04.00.03 Плита.SLDPRT
04.00.04 Корпус.SLDPRT
04.00.05 Гайка.SLDPRT
04.00.06 Цилиндр.SLDPRT
04.00.07 Крышка.SLDPRT
04.00.08 Крышка.SLDPRT
04.00.09 Пластина.SLDPRT
04.00.10 Втулка.SLDPRT
04.00.11 Поршень.SLDPRT
04.00.12 Болт.SLDPRT
04.00.13 Пробка.SLDPRT
04.00.14 Пружина.SLDPRT
04.00.15 Винт.SLDPRT
04.00.16 Гайка.SLDPRT
04.00.17 Кольцо 1.SLDPRT
04.00.19 Кольцо 2.SLDPRT
04.00.20 Штифт.SLDPRT
04.00.21 Шайба.SLDPRT
Зажим гидравлический.SLDASM
Зажим гидравлический.SLDDRW
04.00.08 Крышка.SLDDRW
04.00.02 Винт.SLDDRW
