Разработчик "AUROARCHİTECT" MMC Проект разработан в соответствии с требованиями Заказчика и нормативными актами. Азербайджанская Республика.
Система отопления проектируется согласно расчетной тепловой нагрузке здания. Тепловая нагрузка на тепло-Q=364400 ккал/час выполнено на основании АзДТН 2.12-2 «Отопление, вентиляция и кондиционирование. Расчетные нормы наружного воздуха для проектирования систем отопления и вентиляции:
Расчет теплопотребления за пять дней самой холодной погоды на открытом воздухе
Т/х зима = - 10°С; φ = 72%;
Т/х.лето = 31,7°С; φ = 46%;
Температура воздуха в помещении:
Т/сут лето Т=18°С.
Рассчитана Т/сут.зима Т=18°С.
Система отопления распределенная сверху, с двумя трубами. Трубы изготовлены из стали. Теплоснабжение обеспечивается за счет проектирования дополнительного котла к существующей на участке котельной. В качестве отопительного устройства на потолках предусмотрены нагревательные панели. Рукава устанавливаются в местах пересечения труб со стенами и перегородками. Пространство между трубкой и гильзой заполнено огнеупорным материалом. В верхних точках панелей предусмотрены краны для удаления воздуха из системы, а для слива воды из системы на блоке управления предусмотрен подсливной клапан. В системе уклон труб принят равным i=0,002.

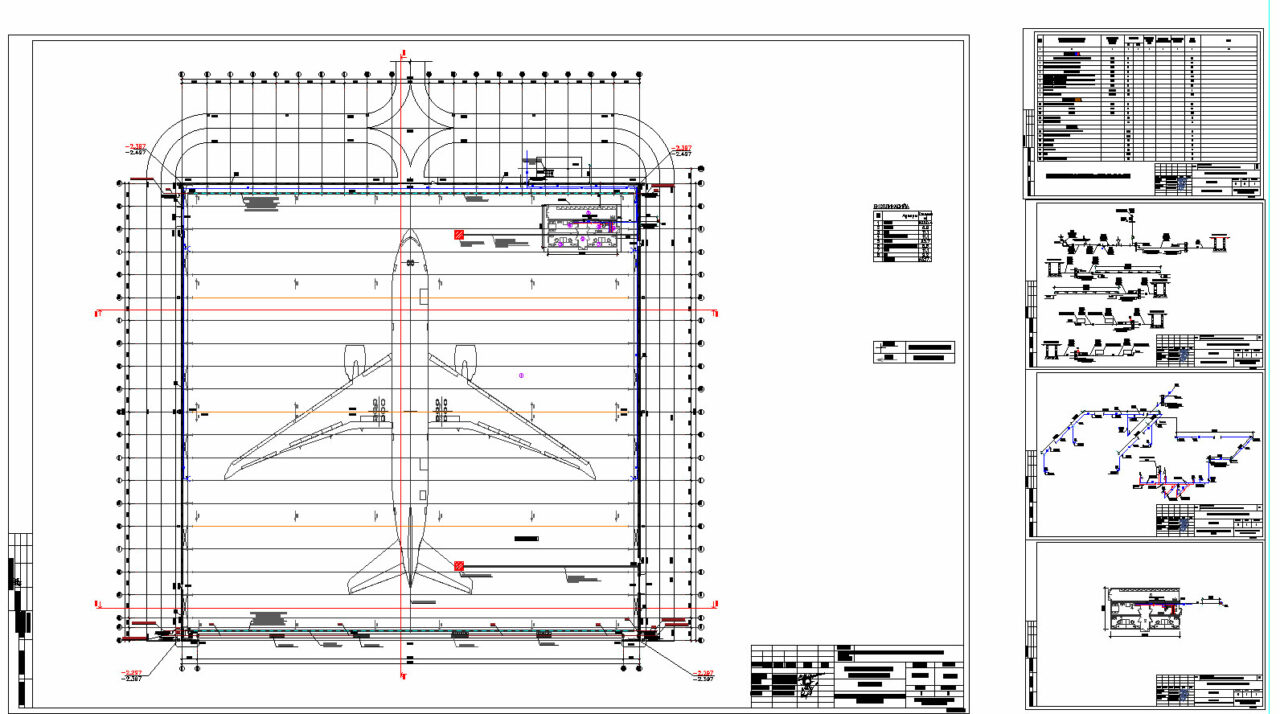

Для естественной вентиляции в ангаре предусмотрены специальные вентиляционные люки. Для системы дымоудаления также используются специальные люки в потолке. В случае пожара эти люки автоматически открываются и выходит дым. Воздушная компенсация осуществляется через люки в крыше и открывающиеся окна. В проекте отопление предусмотрено потолочными нагревательными панелями KOTRBATÝ KSP KIT. В качестве источника тепла использовалась существующая котельная. Инфракрасные потолочные водяные панели KSP KIT производства компании KOTRBATÝ предназначены для отопления помещений с высотой потолков до 30 метров. Тепловая нагрузка системы отопления составляет 439 584 Вт.
Параметры схем внутреннего теплоснабжения здания:
- Температура воды в первом цикле 90/70°С;
- Во втором цикле: температура воды в нагревательных панелях потолка 80/60°С.
В ангаре имеются специальные вентиляционные люки для естественной вентиляции.
Предусмотрено 3 режима автоматического открытия люка: 30%, 60%, 100%.
Для системы дымоудаления также используются специальные люки в потолке. В случае пожара эти люки автоматически открываются на 100% и выходит дым. Более подробная информация о системе дымоудаления приведена в другой пояснительной записке.
В офисе обеспечена естественная вентиляция в соответствии с санитарными нормами. Отопление и охлаждение офисного здания осуществляется кондиционерами типа VRV компании «МИЦУБИСИ», работающими в теплом и холодном режиме. Внешние блоки кондиционеров устанавливаются на крыше здания. Внутренние блоки являются настенными. Дренажные линии внутренних блоков и дренажные линии внешнего блока должны быть подключены к линии дождевой воды.
Монтаж систем должен выполняться в соответствии со СНиП 3.05.01-85 («Внутренние санитарно-технические системы») и инструкциями предприятий-изготовителей.

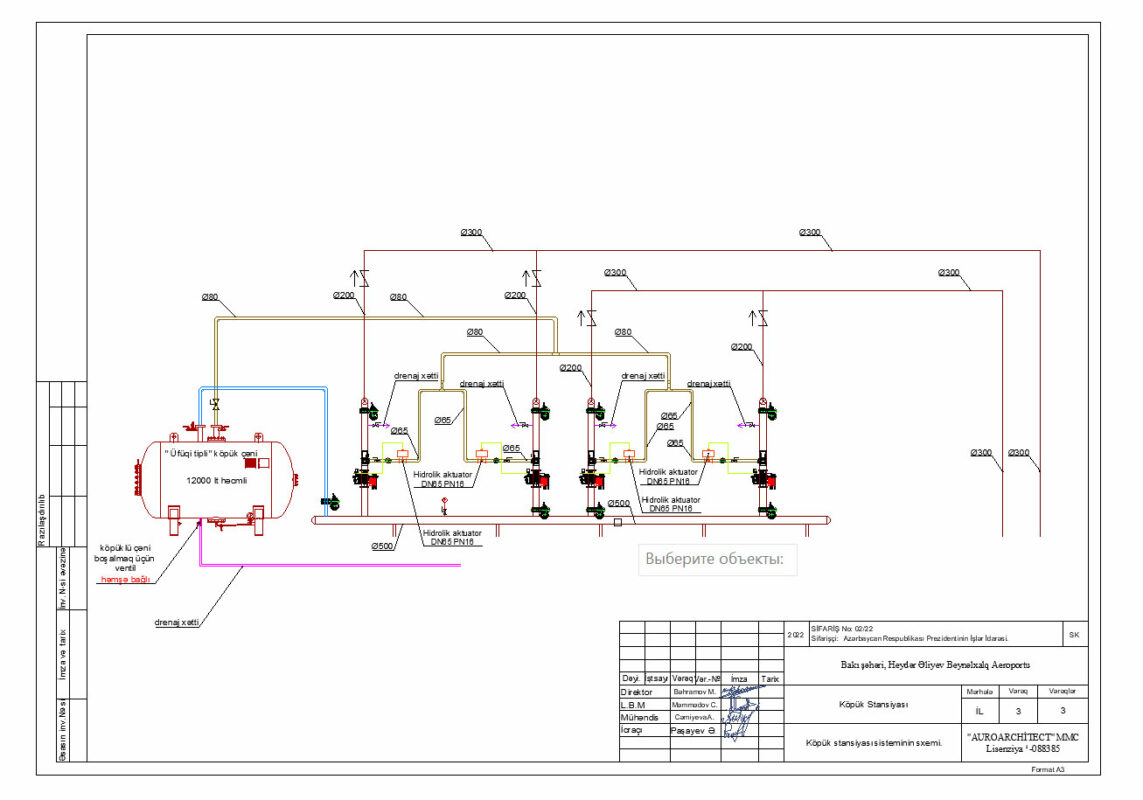

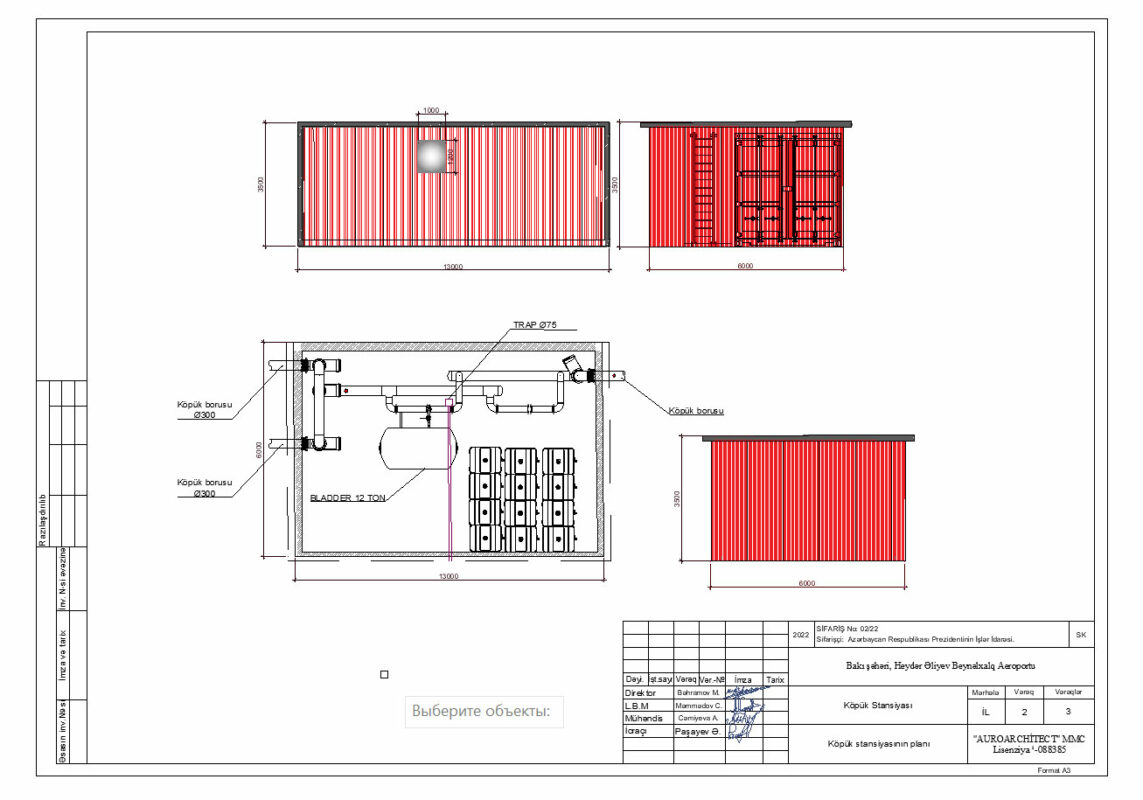

ПЕННОЕ ПОЖАРОТУШЕНИЕ
Согласно требованиям СП 485.1311500.2020 минимальный расход воды на пенное пожаротушение установлен на уровне 24 м3/мин.
Для работы системы минимальный расход воды на входе пенной станции составляет 24м3/мин при давлении 9 бар.
необходимо провести максимальное время для восстановления подачи воды, чтобы система снова заработала в случае пожара.
Это 24 часа.
ВНУТРЕННЕЕ ПОЖАРОТУШЕНИЕ
Расход на внутреннее пожаротушение принят равным двум баллонам по 5 л/сек.
Осуществляется через пожарные гидранты d=65 мм. Пожарные гидранты располагаются на высоте 1,0 и 1,35 м над полом.
Устанавливается в шкафах размерами 230х540х1300(в). Шкафы пожарные рассчитаны также на размещение двух ручных огнетушителей.
Наружное противопожарное водопотребление обеспечивается от существующего пожарного гидранта, расположенного на участке.
АНТИСЕЙСМИЧЕСКИЕ МЕРЫ
В проекте СНиП 2.04.01-85 предусмотрены следующие разделы 14.10; 14.12; 14.15; 14,16;
14.17; 21,8; 21.10; 21.11 был учтен и выполнил эти требования при строительстве.
нужно сделать.
