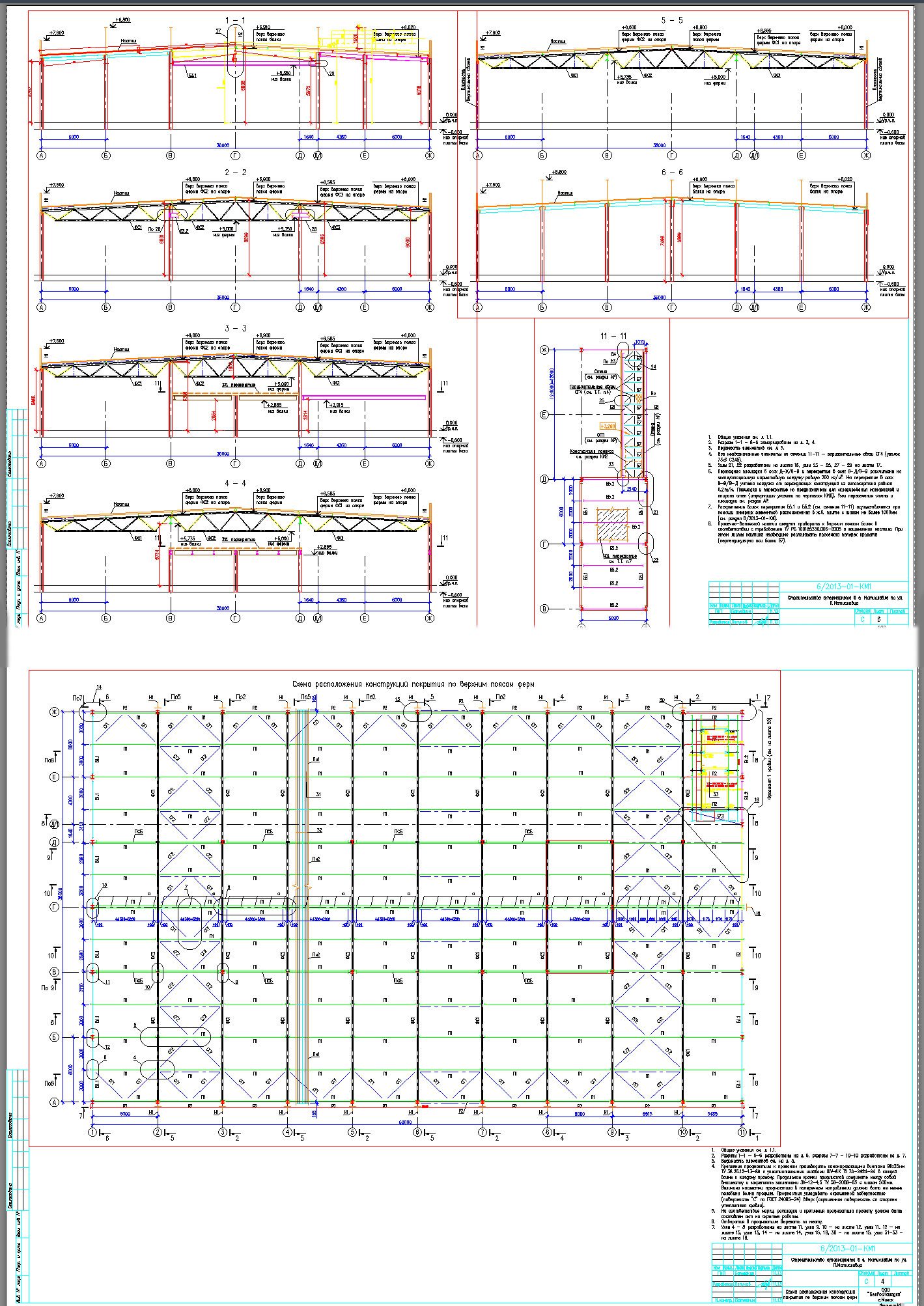

КМ чертежи промышленного здания, фермы, колонны, расположение колонн, прогоны, расположение ферм.
ОБЩИЕ ДАННЫЕ. ОБЩИЕ УКАЗАНИЯ
1. ИСХОДНЫЕ ДАННЫЕ
1.1. Комплект рабочих чертежей марки КМ1 строительного проекта:
«Строительство супермаркета в г. Мстиславле по ул. П.Мстиславца» (шифр объекта - 6/2013-КМ1) разработан в соответствии с техническим заданием на проектирование, нормативными материалами и основными положениями на строительное проектирование.
Данный комплект рабочих чертежей является частью общего проекта.
1.2. Площадка строительства - РБ, г. Мстиславль.
1.3. Климатические условия района строительства и эксплуатации:
- климатический район по СНБ 2.04.02-2000 «Строительная климатология» - II В;
- температура воздуха наиболее холодной пятидневки -25С°;
- вес снегового покрова для IIб район - 120 кгс/м2;(изменение № 1 СНиП 2.01.07-85*, утвержденного Минстройархитектуры РБ 18.06.2004 № 166);
- скоростной напор ветра для I-го района (тип местности - А), (СНиП 2.01.07-85*) 23 кгс/м2;
- расчетная сейсмичность сооружения - не более 6баллов.
1.4. Здание - отапливаемое.
1.5. Степень огнестойкости здания (ТКП 45-2.02-142-2011(02250)) - IV;
Класс здания по функциональной пожарной опасности - Ф.3.1 (ТКП 45-2.02-142-2011(02250)).
Степень агрессивного воздействия среды на металлоконструкции в соответствии с
ТКП 45-2.01-111-2008(02250) наружного воздуха внутри помещений - неагрессивный (ХА0). 1.6. За относительную отметку 0,000 принята отметка чистого пола здания, соответствующая абсолютной отметке 204,050 на генплане.
1.7. Металлоконструкции разработаны в соответствие с требованиями
СНиП 2.01.07-85*, СНиП II-23-81*, ТКП 45-2.01-111-2008(02250) и СТБ 21.504-2005.
1.8. В настоящем комплекте рабочих чертежей разработаны чертежи марки КМ1 несущих металлоконструкций каркаса здания, а также вспомогательные конструкции - отдельные
элементы для крепления ограждающих конструкций здания (основные фахверки и ветровые
ригели и др. вспомогательные конструкции разработаны в комплекте КМ2).

2. ХАРАКТЕРИСТИКА ЗДАНИЯ
2.1. Здание представляет собой прямоугольное в плане 3-х пролетное одноэтажное сооружение, имеющее следующие размеры (в осях): ширина - 36,0м (3 пролета - 12,0м), длина - 60,0м. Шаг колонн каркаса 4,36м, 6,0м, 13,64м - наружных, 6,0м, 12,0м -
внутренних.
2.2. В осях В-Д/8-9 ж.б. перекрытие по стальным балкам (низ на отм. +2,865).
2.3. В осях Д-Ж/8-9 металлическая переходная площадка (низ на отм. +2,915).
2.4. В осях Д/1-Ж/10-11 металлическая площадка обслуживания на отм. +7,775 с опорами для аппаратов на отм. +7,380.

3. КОНСТРУКТИВНЫЕ РЕШЕНИЯ
3.1. Все основные конструкции здания, разработанных в стальных конструкциях.
3.2. Каркас здания представляет собой совокупность поперечных 3-х пролетных одноэтажных поперечных рам, состоящих из колонн и ферм, 4-х и 5-ти пролетных рам, состоящих из колонн и балок. Опирание ферм на колонны и подстропильные балки, а также балок на колонны принято шарнирным. Неизменяемость покрытия в горизонтальной плоскости обеспечена диском, образованным системой связей. Сопряжения колонн с фундаментами жесткое в плоскости поперечных рам, шарнирное - из плоскости рам. Сопряжения колонн с фундаментами в осях В-Д/8 и Г/9 жесткое в двух взаимно перпендикулярных вертикальных плоскостях.
3.3. По продольным рядам колонн в осях А/6-7, Ж/6-7 предусмотрены вертикальные связи.
3.4. Колонны здания сплошностенчатые с поперечным сечением из двутавров. Опиранние баз колонн осуществляется посредством подливки между опорными плитами данных баз и
поверхностью фундаментов. Для обеспечения требуемых условий выверки колонн каркаса
здания, в процессе монтажа, каждый фундаментный болт должен иметь гайки и шайбы выше и ниже опорной плиты базы.
3.5. Пространственная устойчивость каркаса здания обеспечивается принятой
конструктивной схемой данного каркаса, допускающую совместную пространственную работу колонн, ферм, балок, прогонов, распорок, вертикальных и горизонтальных связей.
3.6. Раскрепление балок перекрытия В-Д/8-9 на отм. +2,865 (низ балок) осуществляется при помощи анкерных элементов расположенных в ж.б. плите (см. раздел 6/2013-01-КЖ).
