Автосалон с магазином АР, ОВиК

Раздел отопления и вентиляции автосалона с магазином с расстановкой технологического оборудования

Объемно-планировочные решения.
Данный комплект предусматривает разработку рабочих чертежей автосалона с магазином.
Здание в плане имеет прямоугольную форму с размерами в осях 15.0х9.8м, с высотой 4.5м до низа несущей конструкции покрытия.
В здании расположены следующие помещения: торговый зал, комната менеджеров, комната персонала, топочная, санузел.
Наружные стены выполнены из пиленного известняка Y=600кг/м3 марки 35, с наружным утеплением (ROCKWOOL Y=70кг/м3).
Перегородки кирпичные толщиной 120мм, гипсокартонные по системе "КНАУФ" толщиной 100мм.
Перемычки - сборные железобетонные.
Двери, ворота- металлопластиковые, металлические.
Окна, витражи - металлопластиковые.
Отмостка - асфальтовая по щебеночному основанию шириной 1500 мм.
Кровля плоская, водоотвод наружный, организованный.
Горизонтальную гидроизоляцию выполнить из цементно-песчаного раствора составом 1:2, толщ. 30мм.
Проектом предусмотрено благоустройство прилегающей территории - мощение тротуарной
плиткой и ремонт асфальтового покрытия.

Отопление
Настоящий проект выполнен в соответствии нормам и правилам на проектирование:
СНиП 2.04.05-91 "Отопление, вентиляция и кондиционирование"
Расчетная температура наружного воздуха для проектирования системы отопления
и вентиляции - 20 С, средняя температура отопительного периода +0,4 С.
Продолжительность отопительного периода 165 суток, количество градусо-суток 2904.
Расчетные параметры внутренего воздуха в помещениях приняты в соответствии с
действующими нормами.
Источником индивидуального отопления автосалона служит запроектированый газовый
двухконтурный котел КТ 20 ТLХ мощностью 20 кВт фирмы "Колви".
Система отопления двухтрубная с горизонтальной разводкой. В качестве отопительных
приборов приняты стальные панельные радиаторы "KОRADО" с терморегулирующими вентилями фирмы
"Danfoss". Для спуска воздуха установлены краны Маевского. Систему отопления выполнить из труб из
полипропилена РР-R типа 3 РN-16
фирмы "EKОPLASTIK". Над входными воротами установить две воздушные завесы фирмы
"Remak".Трубопроводы проложить в полу.
Монтаж системы отопления вести в соответствии с требованиями СНиП 3.05.01-85
"Внутренние санитарно-технические системы" и указаниями настоящего проекта.

Вентиляция
В автосалоне запроектирована приточно-вытяжная вентиляция с естественным и
механическим побуждением.
Для системы приточной вентиляции предусмотренна установка водяной нагревательной
батареи которая подключена от системы отопления 40-20-2 фирмы Kanalflakt. Тепловая
мощность водяного нагревателя 5,8Квт.
Вентиляторы системы приняты настеные и канальныe "VENTS".
Воздуховоды оценкованные, класса "Н". Внутренние температуры, воздухообмены приняты в
соответствии со СНиП 2.04.05-91.

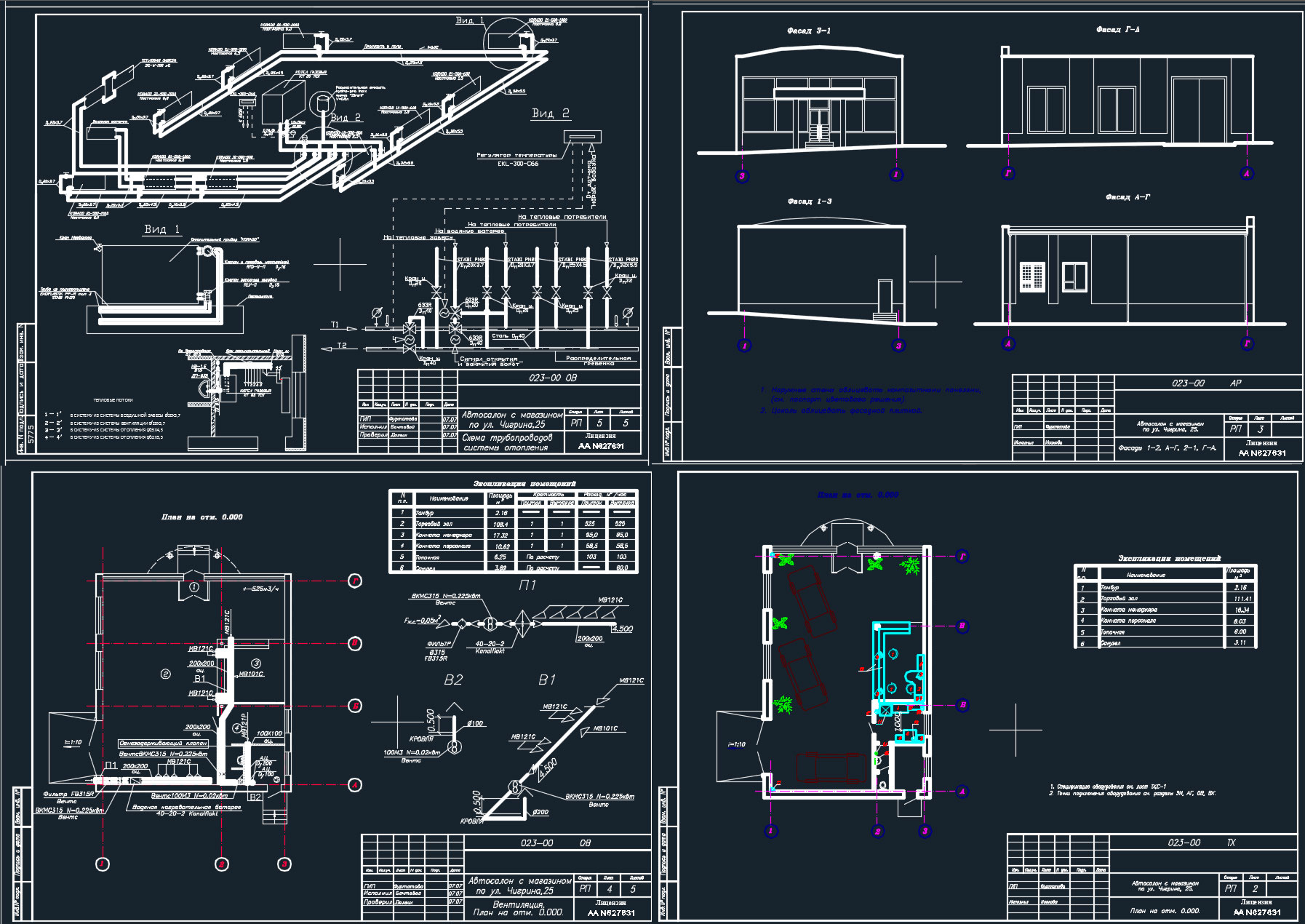

Состав: Рабочий проект раздел ОВ, АР, спецификация Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Автосалон с магазином АР, ОВиК

Автосалон\Планы\Автосалон.dwg
Автосалон\Планы\Арх.dwg
Автосалон\Расчетные схемы\BEZNAZWY.grd
Автосалон\Теплопотери\Теплопотери.xls
Автосалон\Планы
Автосалон\Расчетные схемы
Автосалон\Теплопотери
Автосалон
