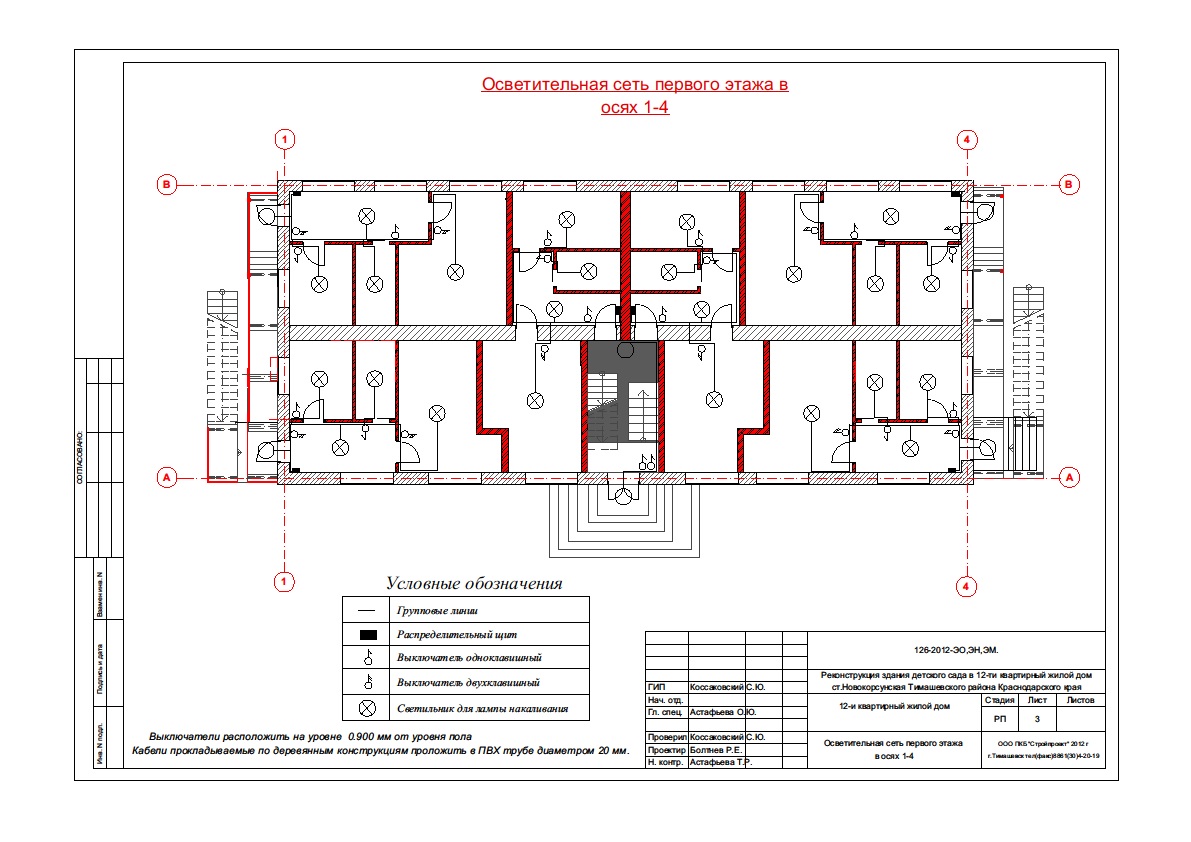

12-ти квартирный жилой дом электротехническая часть

В данном разделе проекта разработана электротехническая часть на территории реконструируемого детского сада в жилой двенадцатиквартирный жилой дом, расположенный в ст.Корсунская Тимашевского района Краснодарского края. Проектируемый объект находится в III районе по обледенению и в IV районе по ветровой нагрузке.

ОСНОВНЫЕ ДАННЫЕ ПРОЕКТА
Рабочий проект выполнен в соответствии с требованиями электротехнических, противопожарных, санитарно-гигиенических и других правил и норм, действующих на территории Российской Федерации и обеспечивающих безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении всех требований, указанных в проекте.
Проект выполнен на основании технического задания заказчика, а также нормативно-техническими документами, действующими в настоящее время на территории РФ.Технические условия отсутствуют.
Настоящий проект включает в себя пояснительную записку, расчетные схемы электроснабжения, планы расположения электрооборудования, спецификацию.
Электрооборудование жилого дома получает питание от КТП по одной линии СИП 2А 4х25 мм2 от источника через ВРУ, который установлен в сухом помещении здания.
Объект относится к 3 категории надежности электроснабжения.
Уровень напряжения 380/220 В. Ввод трехфазный. Система TN-S с раздельными функциями нулевых проводников (защитными - РЕ и рабочими - N). В случае применения четырехжильных кабелей (система TN-C-S) в проекте предусмотрено устройство повторного заземления на вводе в здание. ТСН 21-304-2003 «Здания. Требования пожарной безопасности».
ВРУ
И ЗАЩИТА ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

В ВРУ установлена главная заземляющая шина, к которой присоединяются: защитные нулевые заземляющие проводники питающих кабелей (РЕN), защитные отходящие нулевые проводники (РЕ), проводники системы уравнивания потенциалов.
На вводе в здание в соответствии с ПУЭ и ГОСТ Р 50571.10-96 предусмотрена основная система уравнивания потенциалов путем объединения
• основного защитного проводника РЕ,
• металлических труб инженерных коммуникаций внутри и вне здания,
• металлических частей строительных конструкций.

Состав: Комплект чертежей ЭО,ЭМ, спецификации, пояснительная записка Язык документа

Софт: ArchiCAD 19

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / 12-ти квартирный жилой дом электротехническая часть

Электрика окончательно.bpn
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
