Односекционный 12-ти этажный жилой дом

МГСУ
Кафедра архитектуры
Архитектурно-конструктивный проект
«Здание из крупноразмерных элементов»
Москва 2014

Односекционный 12-ти этажный жилой дом.
Здание имеет 1 подъезд, который оборудован пассажирским лифтом, а также мусоропроводом.
Конструкционная схема бескаркасная, конструктивная система: с поперечными несущими стенами и продольными диафрагмами жесткости. Несущий остов крупнопанельного дома состоит из стеновых панелей и панелей междуэтажных перекрытий.
Разрезка панелей стен – горизонтальная с однорядной схемой, выполняемой из панелей высотой на этаж на одно помещение.

Общая характеристика здания
Односекционный 12-ти этажный жилой дом.
Здание имеет 1 подъезд, который оборудован пассажирским лифтом, а также мусоропроводом.
Количественный и качественный состав запроектированных квартир:
1-комнатных: 12 квартир;
2-комнатных: 24 квартиры;
3-комнатных: 12 квартир
Всего 48 квартир.
Общие площади квартир: 48,28 м2; 65,15 м2; 68.23 м2; 71.46 м2.
Размеры в осях: Длина-24000 мм
Ширина-15000 мм
Высота этажа: h=2700 мм
Высота здания от 0.000 H=42000 мм

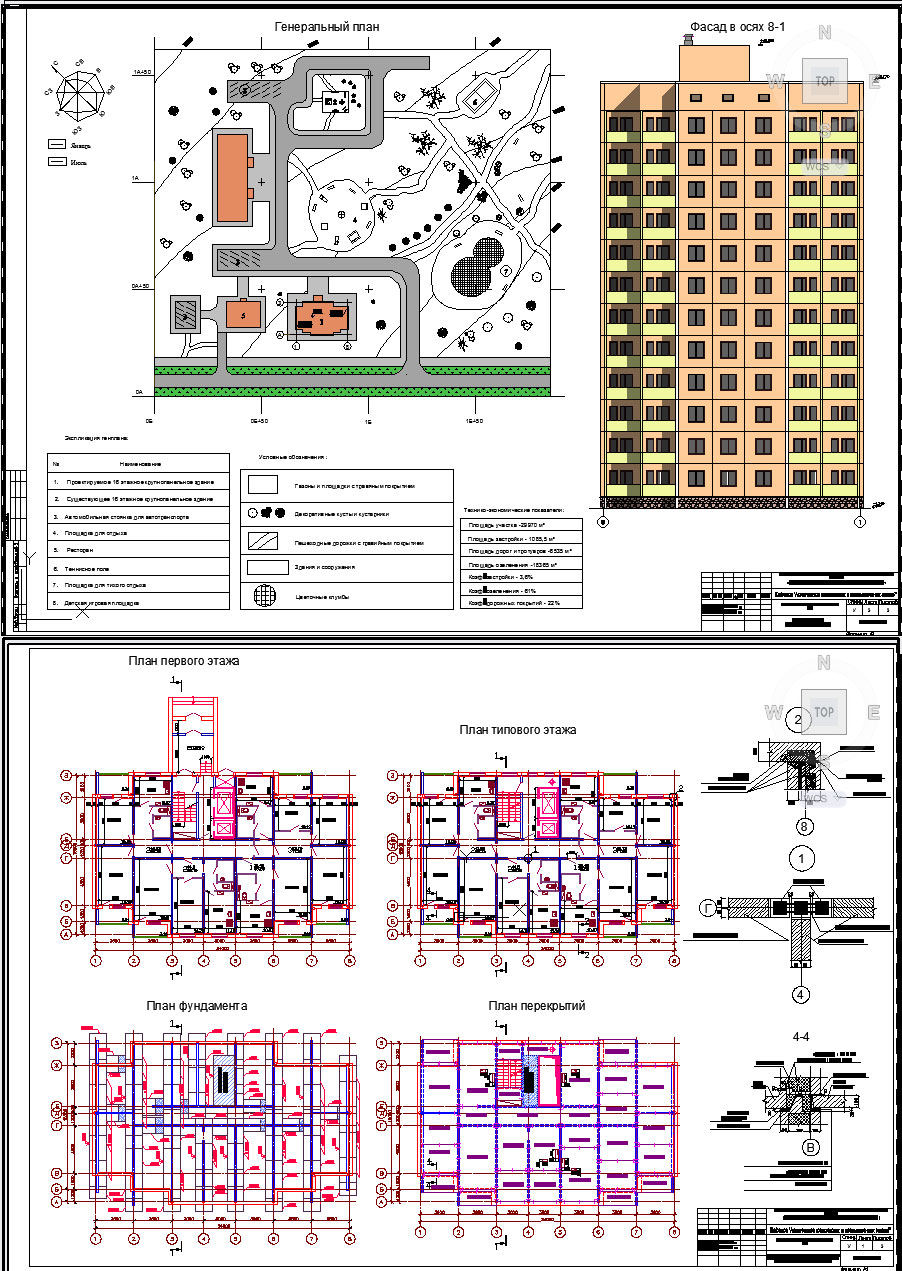

Состав: Пояснительная записка, генплан, фасад, разрез, планы Язык документа

Софт: AutoCAD 2014

Файлы:
МойПроект - копия.dwg
МойГенпан(чб).dwg
Пояснительная записка.docx
