12-ти этажный односекционный жилой дом с встроенной общественной частью г. Красноярск

Сибирский федеральный университет
Кафедра проектирования зданий и экспертизы недвижимости
Курсовой проект по дисциплине "Архитектура многоэтажных зданий"
На тему: "12-ти этажный односекционный жилой дом с встроенной общественной частью г. Красноярск"
Красноярск 2018

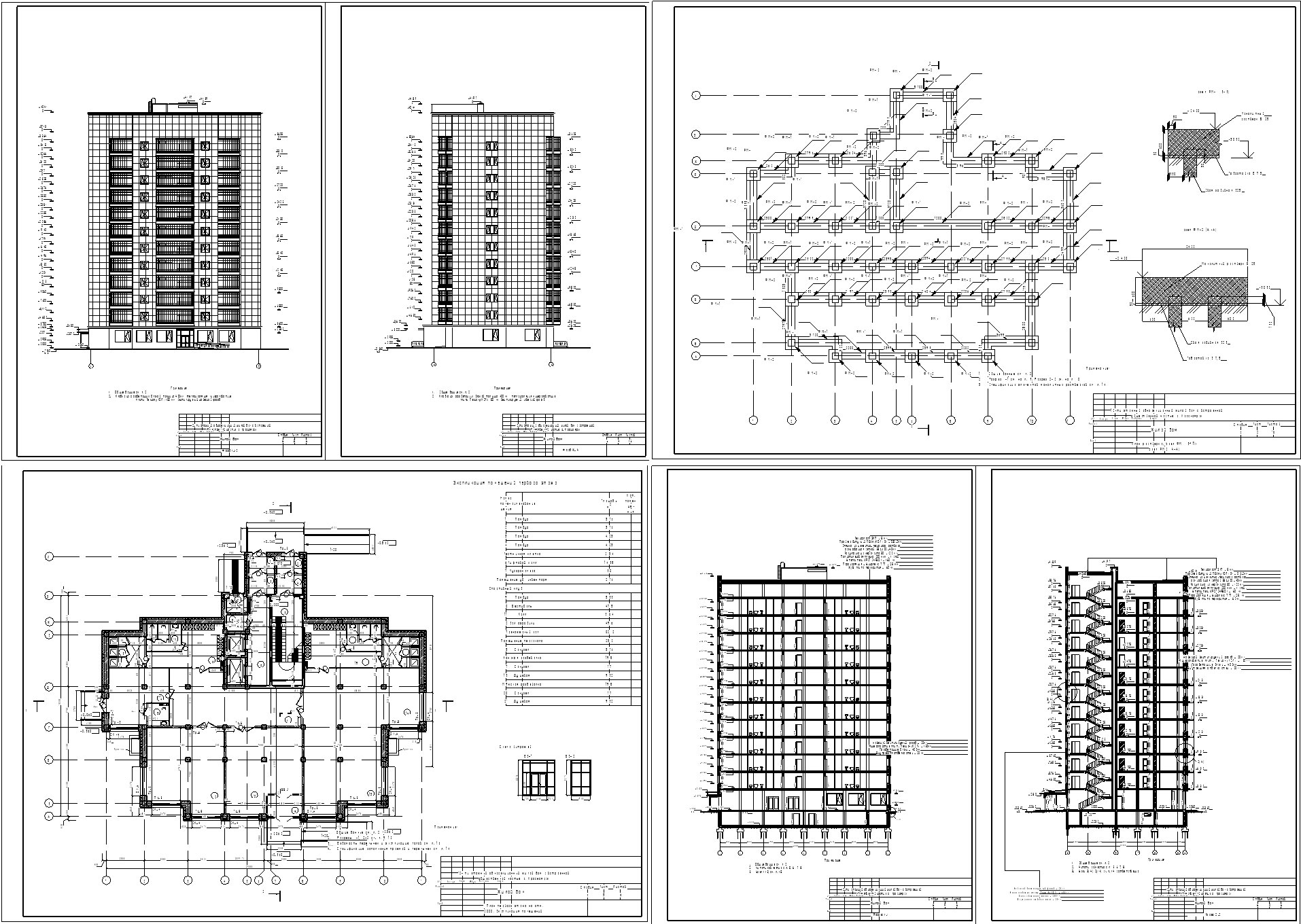

Графическая часть
2. Общие данные.
3. Фасад 1-10.
4. Фасад Ж-А.
5. План первого на отм. 0.000.
6. План типового этажа на отм. +3.750.
7. План технического этажа на отм -2.230.
8. План кровли.
9. Разрез 1-1.
10. Разрез 2-2.
11. План свайного поля.
12. План ростверка. Узел ФМ1 (Б-Б). Узел ФМ (А-А).
13. План перекрытий между типовыми этажами. Ведомость заполнения монолитного перекрытия.
14. Спецификация перемычек. Спецификация элементов заполнения проемов. Спецификация элементов монолитных ростверков. Спецификация свай. Узел 2(14). Узел 3(14).
15. Узел 1(15). Узел 4(15).
16. Экспликация полов. Ведомость перемычек.

Общие данные
1. За условную отметку 0.000 принят уровень чистого пола первого этажа.
2. Объект строительства располагается в городе Красноярск.
3. Природно-климатическая характеристика района строительства:
-район строительства - IB;
-расчетная температура наружного зимнего воздуха в наиболее холодную пятидневку (обеспеченностью 0,92) - минус 37 С
-расчетная снеговая нагрузка для II снегового района - 120 кг/м2/;
-нормативная ветровая нагрузка для III ветрового района - 38 кг/м2/;
-сейсмичность площадки строительства - 6 баллов;
-относительная влажность внутреннего воздуха - 55 %;
4. Характеристики здания:
Уровень ответственности здания: нормальный
Степень огнестойкости здания: I
Класс конструктивной пожарно опасности: С0
Класс пожарной функциональной опасности:
- жилой части Ф1.3
- общественной части Ф3.6
6. Объемно-планировочные решения:
- двенадцатиэтажный жилой дом, на 55 квартир: 22 - трехкомнатные, 22
- двухкомнатная, 11 - однокомнатные
- на первом этаже расположен спортивный клуб;
- габариты здания: 29,8х26,7 м; высота первого этажа 3,56 м; высота типового этажа 2,84 м, высота здания до уровня "парапет" 41,97 м
7. За условную отметку 0,000 принята отметка чистого пола первого этажа;
Фундаменты:
- Под колонны - свайный
- Под несущие стены - ленточный
- Под лестничную клетку и лифтовые шахты - ленточный
Наружные стены
- Кладка из газобетонных блоков, толщина 400мм, теплоизоляция минераловатные плиты ТехноНИКОЛЬ 150 мм, вентилируемый навесной фасад,
Межквартирные перегородки:
- Газобетонные блоки толщиной 200 мм
Межкомнатные перегородки:
-Гиспсокартонные листы на металлическом каркасе толщиной 100мм
Перекрытия:
- Железобетонные монолитные плиты толщиной 160 мм;
- Теплоизоляция перекрытия над подвалом - утеплитель ROCKWOLL ФАСАД БАЙТС Д ;
Отделка наружная:
- Вентилируемый фасад, выполненный композитными панелями.
По периметру здания устраивается отмостка из портландцемента М300 толщиной 150мм,шириной 800 мм по уплотненному щебеночному основанию.
Крыша: плоская с организованным внутренним водостоком

Состав: 1. Титульный лист. 2. Общие данные. 3. Фасад 1-10. 4. Фасад Ж-А. 5. План первого на отм. 0.000. 6. План типового этажа на отм. +3.750. 7. План технического этажа на отм -2.230. 8. План кровли. 9. Разрез 1-1. 10. Разрез 2-2. 11. План свайного поля. 12. План ростверка. Узел ФМ1 (Б-Б). Узел ФМ (А-А). 13. План перекрытий между типовыми этажами. Ведомость заполнения монолитного перекрытия. 14. Спецификация перемычек. Спецификация элементов заполнения проемов. Спецификация элементов монолитных ростверков. Спецификация свай. Узел 2(14). Узел 3(14). 15. Узел 1(15). Узел 4(15). 16. Экспликация полов. Ведомость перемычек. Язык документа

Софт: AutoCAD 2018

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / 12-ти этажный односекционный жилой дом с встроенной общественной частью г. Красноярск

PZ12.docx
12.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
