Односекционный девятиэтажный 36-ти квартирный жилой дом

Национальный университет водного хозяйства и природопользования, Кафедра основ архитектурного проектирования, конструирования и графики, «Односекционный девятиэтажный 36-ти квартирный жилой дом», 2013

Будівля, що проектується в плані має прямокутну форму, з розмірами в осях 12,0м × 28,2м.
Будівля дев`ятиповерхова з висотою поверху 3,0 м. Загальна висота 30,75м. За умовну відмітку 0,000 прийнято рівень підлоги першого поверху.
Загальна кількість квартир у будівлі, що проектується – 36, у тому числі: однокімнатних – 9, двокімнатних – 9, трикімнатних – 18.
Робочі креслення розроблені на всю будівлю.
Завдання до курсової роботи
1. Варіант-21а
2. Місце будівництва: м. Полтава
3. Рельєф будівельного майданчика: зі схилом 5̊.
4. Ґрунти на території майданчика: глини тверді.
5. Глибина залягання несучого шару ґрунту: 1 м.
6. Рівень ґрунтових вод від поверхні землі: 2.0 м.
Зміст
1. Короткий виклад завдання на проектування……………………….……2
2. Об’ємно-планувальне рішення……………………………………….……3
3. Опис конструктивного рішення…………………………………..……….4
3.1 Обгрунтування вибору конструктивної схеми………………….………4
3.2 Несучі та огороджуючі конструкції………………………….……….....4
4 Інженерне обладнання………………………………………………………7
5.Теплотехнічний розрахунок…………………………………………….…..8
5.Література……………………………………………………………………12

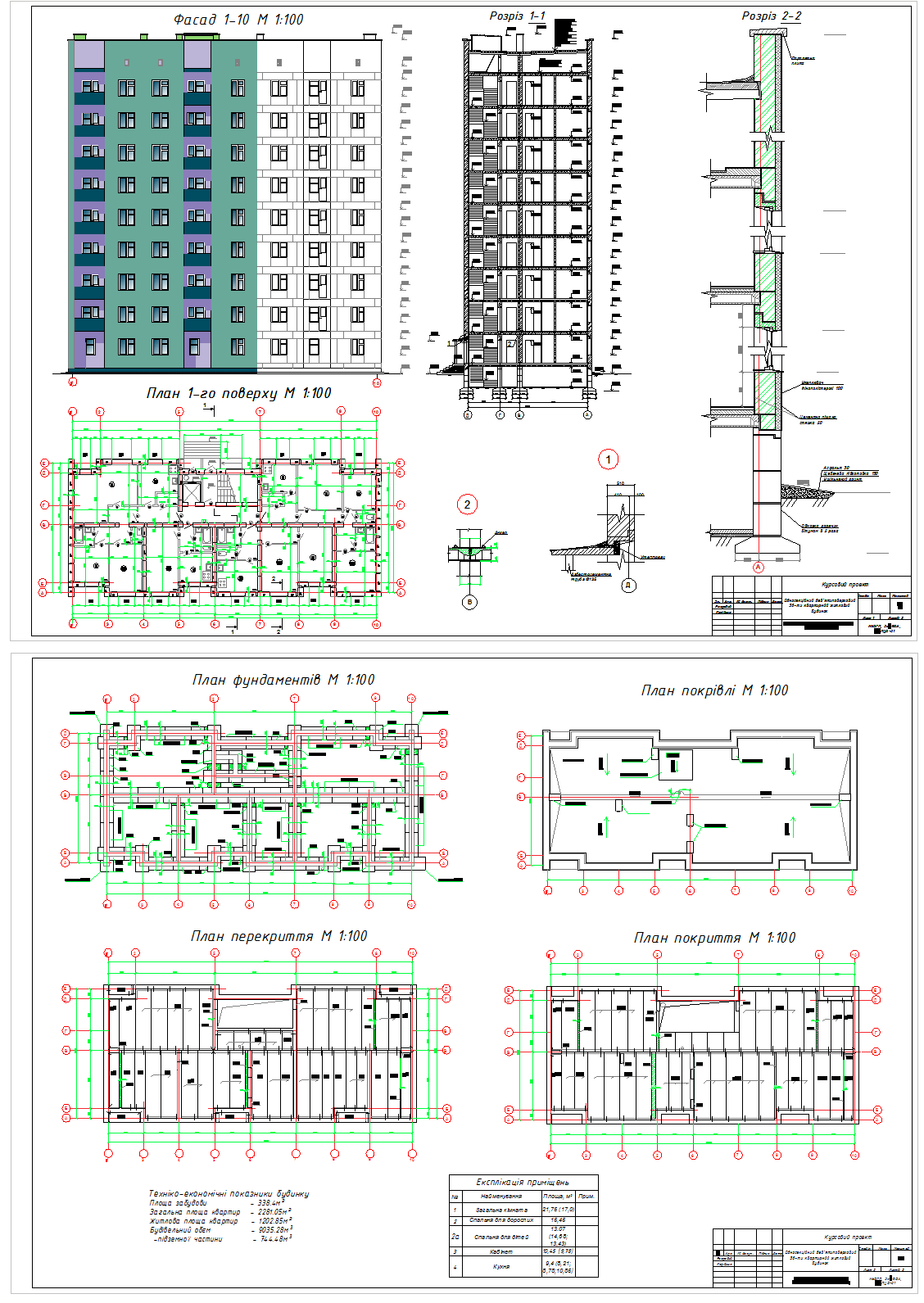

Состав: Два листа :1) Фасад; 2) План 1-го поверху; 3) Розріз 1-1; 4) Розріз 2-2; 5) Вузли;6) План фундаментів; 7) План покрівлі; 8) План перекриття; 9) План покриття; Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Односекционный девятиэтажный 36-ти квартирный жилой дом

Poyasnyuvalna_arkhitektura.docx
Архитектура.dwg
