36-квартирный 9-этажный 1-секционный жилой дом

Чайковский технологический институт филиал "Ижевского государственного технического университета им М.Т. Калашникова"
Кафедра технологии и организации строительного производства
Курсовой проект по дисциплине "Архитектура гражданских зданий"
На тему: "36-квартирный 9-этажный 1-секционный жилой дом " в г. Томск
Чайковский 2013

36-квартирный 9-этажный 1-секционный жилой дом
В генеральном плане прямоугольной формы 75*75м изображены следующие элементы застройки: проектируемое 9-ти этажное здание; два существующих 9-ти этажных зданий; сеть дорог шириной 6м; детская площадка.
Строительная система здания представляет собой комплексную характеристику конструктивного решения здания по материалу и технологии возведения несущих конструкций.

По материалу – железобетон, технология возведения – полносборная, строительная система – панельная.
Конструктивная система представляет собой взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций, которые совместно обеспечивают его прочность, жёсткость и устойчивость. Горизонтальные несущие конструкции – покрытия и перекрытия, вертикальные несущие конструкции – бескаркасные (стеновые).
В здании проектируется подвал высотой 2,1 м. Цокольные панели являются стенами подвала. Технические подполья расположены непосредственно в подвальных помещениях.
Здание оборудовано одним пассажирским лифтом грузоподъемностью 320 кг и мусоропроводом с камерой на 1 этаже и сменным контейнером.
Данным проектом предусмотрен сборный железобетонный ленточный фундамент, состоящий из фундаментных блоков-подушек (Рис.2) и стеновых фундаментных блоков.
В проектируемом здании наружные стены выполнены из панелей однорядной разрезки.
В проекте выполнен теплотехнический расчёт ограждающих конструкций.
Курсовой проект содержит 2 листа формата А1 графической части, 39 страниц пояснительной записки, содержащей 11 рисунков и 4 таблицы.

36-квартирный 9-этажный 1-секционный жилой дом (для посемейного за-селения и постоянного проживания); класс сооружения, т.е. совокупность требований, касающихся степени долговечности, огнестойкости и других эксплуатационных качеств, - II; степень огнестойкости - II (несгораемое здание); степень долговечности - третья (срок службы 20-50 лет). На одном этаже любой из секций находится 4 квартиры: однокомнатная, двухкомнат-ная, трехкомнатная и четырехкомнатная.

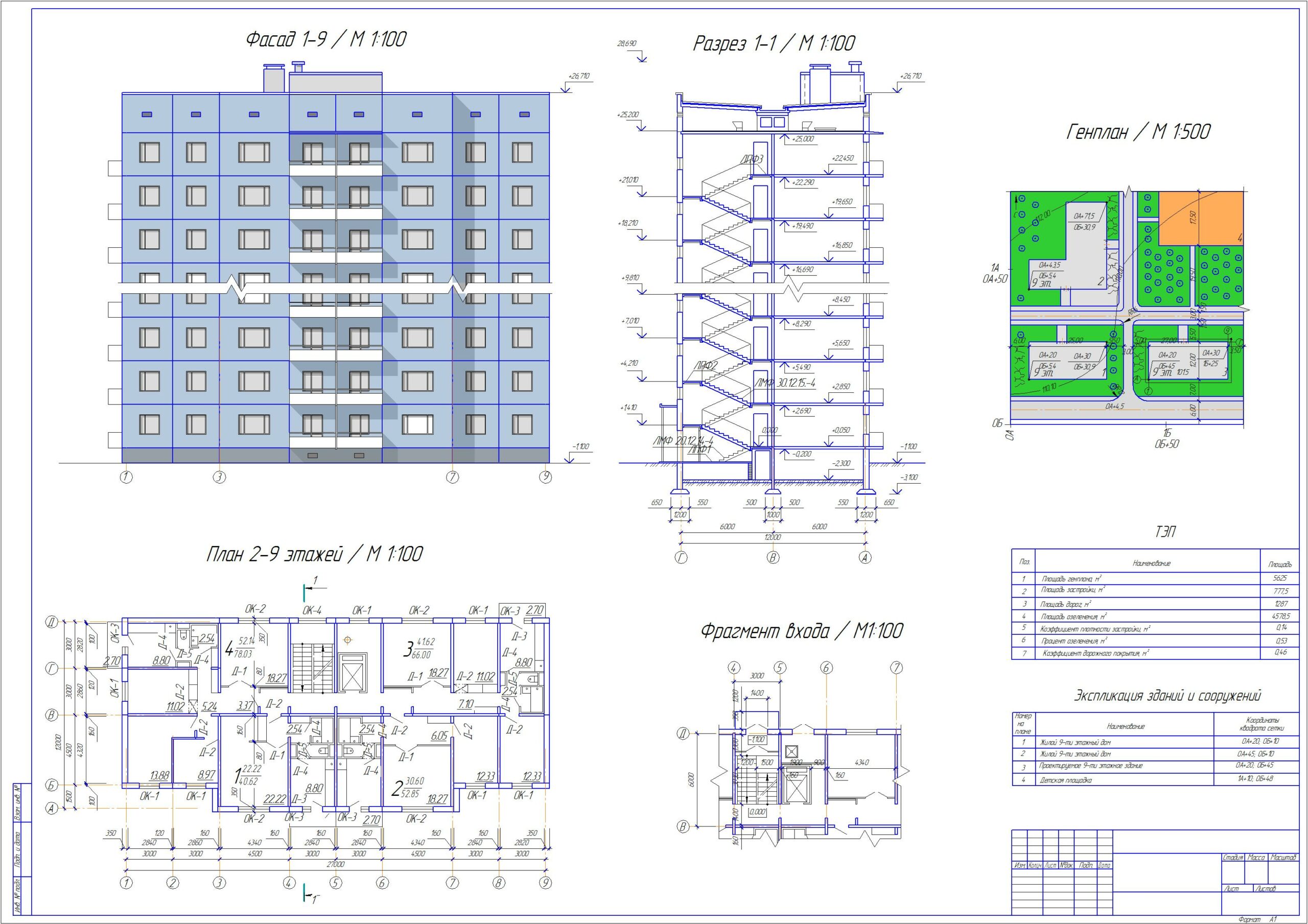

Состав: Генеральный план (ГП), План этажа, Разрез, Схема расположения перекрытий, Схема расположения фундаментов, Узлы, Разрез по стене, Пояснительная записка (ПЗ). Язык документа
