Девятиэтажный жилой дом на 36 квартир (Хмельницкий)

НУВГП, ННІБА, ПЦБ, Дев’ятиповерховий житловий будинок (м.Хмельницький), 2012

Объемно-планировочные решения.
Жилой дом запроектирован практически прямоугольной конфигурацией с размерами в плане 14,1 х 25,3 м; 9-этажный, с высотой этажа 2,8 м;
На каждом этажа находится четыре квартиры из них:
двухкомнатных - две;
трехкомнатных - две.
Планировочное решение квартир почти не отличается друг от друга состоят: из общей комнаты, спальни, кухни, санитарного узла и гостиной.
Жилые помещения имеют естественное освещение за счет оконных проемов.

Згідно з завданням кафедри архітектури,необхідно запроектувати 9-ти поверховий житловий будинок, який знаходиться в місті Хмельницький.
Функціональна схема графічно показує основні, допоміжні, обслуговуючі і комунікаційні приміщення житлового будинку.
До основних приміщень відносяться ті, які відповідають основній функції. Основними приміщеннями є житлові кімнати, обслуговуючими:санітарний вузол, кухні, комунікаційні коридори, холи, передпокої.
До допоміжних приміщень відносяться: комори, вбудовані шафи,а також балкони і лоджії.
На функціональній схемі всі приміщення позначають прямокутниками з номером, який відповідає номеру приміщення по експлікації.
Горизонтальний зв׳язок між приміщеннями показується стрілками. Для вертикального зв’язку між поверхами призначені сходи ,які знаходяться в сходовій клітці, вхід у сходову клітку з вулиці здійснюється через тамбур, який може бути вбудований або прибудований.
Функціональна схема будується без масштабу, з дотриманням пропорційності розмірів приміщень.
Житловий будинок запроектовано практично прямокутною конфігурацією з розмірами в плані 14,1 х 25,3 м; 9-типоверховий, з висотою поверху 2,8 м;
На кожному поверху знаходиться чотири квартири з них:
двокімнатних – дві;
трикімнатних – дві.
Планувальне рішення квартир майже не відрізняється одне від одного складаються:з загальної кімнати,спалень,кухні,санітарного вузла та вітальні.
Житлові приміщення мають природне освітлення за рахунок віконних прорізів.

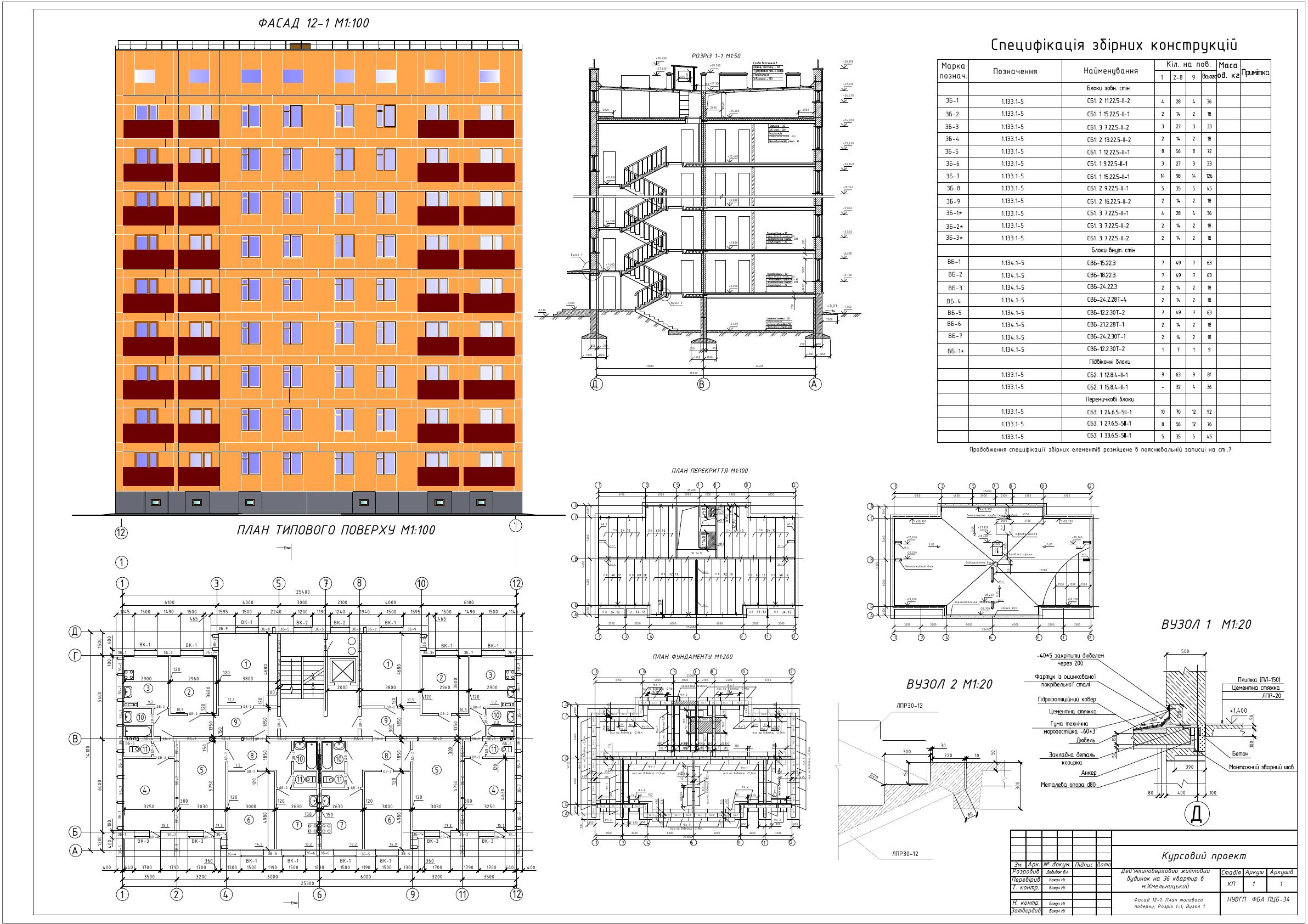

Состав: 1 лист чертежей: Фасад 12-1, План типового поверху, Розріз 1-1, План перекриття, План фундаменту, План покрівлі, специфікація збірних конструкцій, Вузол 1, 2. ПЗ Язык документа

Софт: AutoCAD 2012

Сайт: www

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Девятиэтажный жилой дом на 36 квартир (Хмельницкий)

Просмотр файлов
Лист.dwg
пояснювальна.doc
