9-этажный 1-секционный дом г. Николаев

Одесская Государственая Академия Строительства и Архитектуры
Кафедра Архитектурных конструкций
Курсовой проект по дисциплине " Архитектурные конструкции "
Проэктирование много этажного жилого дома
Одесса 2015

Исходные данные для проектирования:
Фундамент - ленточные из сборных бетонных блоков и ж/б плит ;
Стены наружные - однослойные панели из легких бетонов 400 мм ;
Стены наружные цокольные - керамзитобетонные панели 300 мм ;
Стены внутренние - сборные ж/б панели 120 мм;
Перегородки - гипсокартонные меж. ком. 80 мм , меж. кв. 200 мм;
Перекрытия - сборные плоские ж/б панели 160 мм;
Крыша – чердачная с холодным чердаком, внутренним водостоком и безрулоной кровлей ;
Географический пункт строительства –г. Николаев, Украина.

2. Объемно-планировочное решение.
Проектируемое здание многоэтажное . Планировочное решение здания секционное . Стены выполнены из крупноразмерных панельных элементов с размерами : внешние 400 мм , внутренние 120 мм.
Размеры здания в осях 20,4х12 м.
Высота этажа – 2.8 м;
Высота здания -30м – 9 этажей;
Здание оборудовано лифтом и лестничной клеткой.
Лифт пассажирский принят грузоподъемностью 320 кг со скоростью подъема 0,71 м/сек., с расположением противовеса сзади кабины и верхним расположением машинного помещения.
Лифтовая кабина размещается в сборной железобетонной шахте объемной конструкции. Двери шахты – с уплотняющими прокладками.
При установке лифтовых шахт должна быть обеспечена их вертикальность, а также наличие зазоров от несущих конструкций дома.

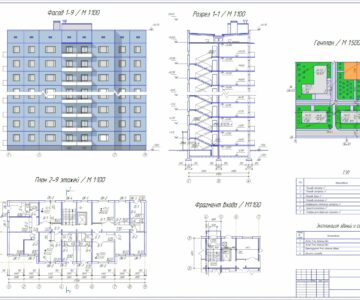

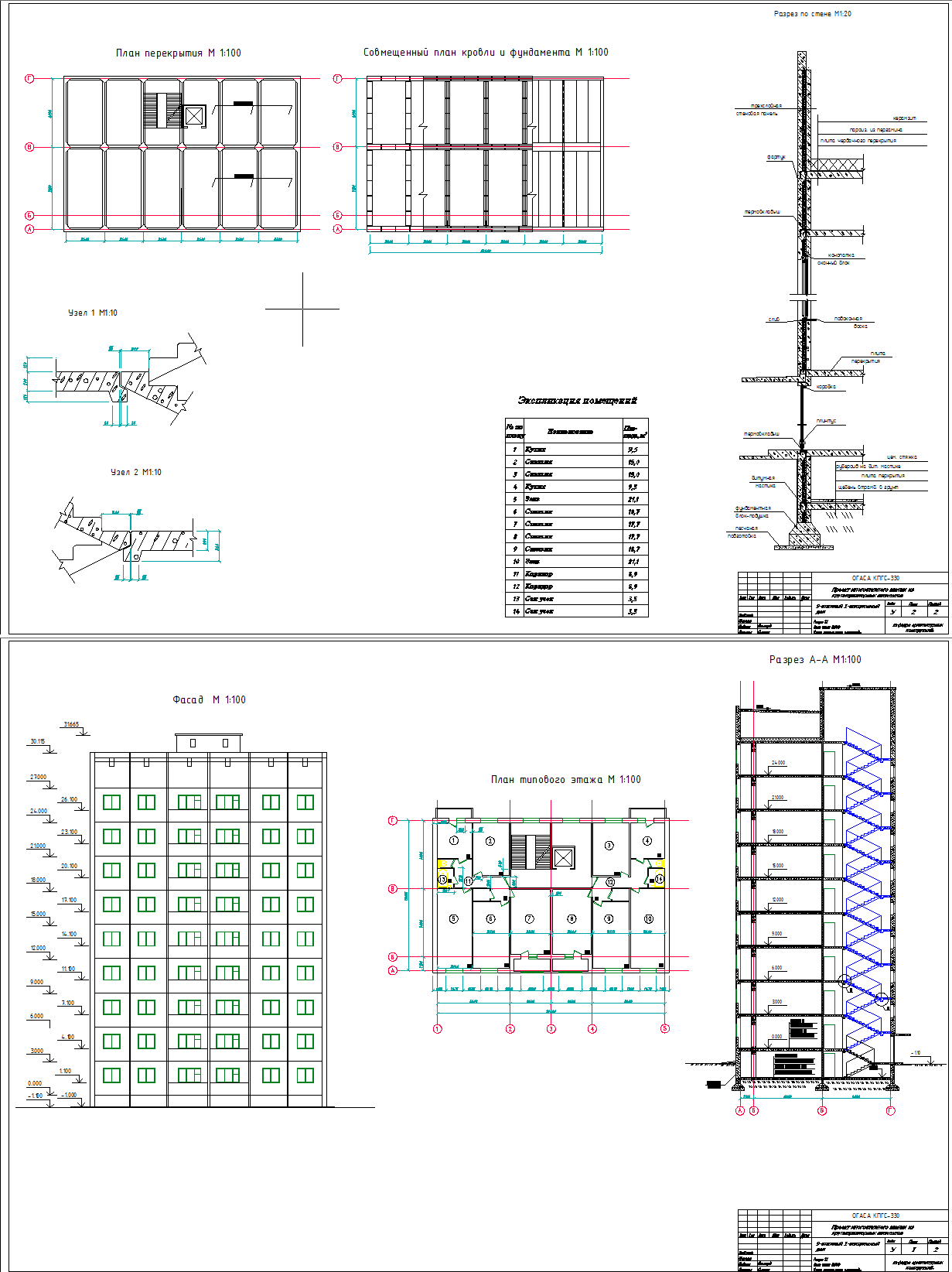

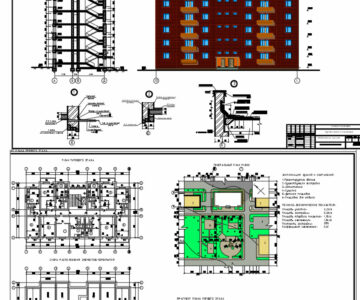

Состав: Фасат, Разрез, конструктивные узлы, ПЗ Язык документа
