Проект понижающей проходной подстанции 110/10 кВ

Северный Арктический Федеральный университет имени М.В.Ломоносова
Кафедра электроснабжения
Курсовой проект по дисциплине "Электрические станции и подстанции"
На тему "Проект понижающей проходной подстанции 110/10 кВ"
Архангельск 2021

ВН - 110 кВ
НН - 10 кВ
Окружающая среда: степень загрязнения - 5, температура 20С
Питающие линии: 4х35 кВ
Iк.з - 2,5 кА
Smax - 14 МВА
cosф - 0,8
Количество отходящих линий от РУ НН - 8
Тип подстанции - проходная
Длина линии связи - 30 км

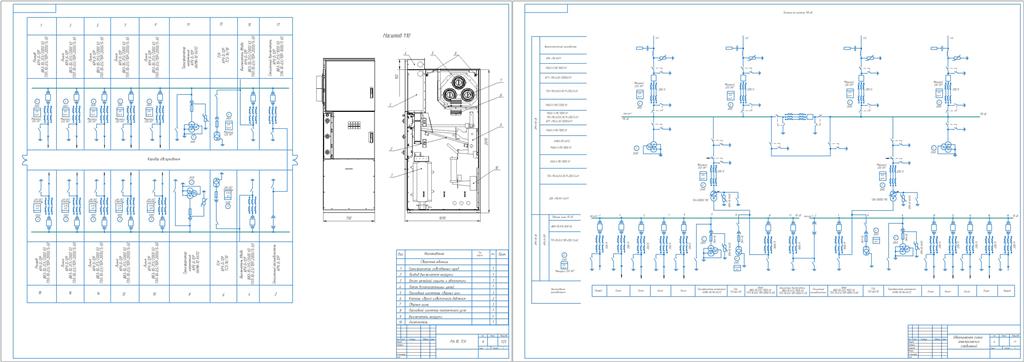

Чертеж - однолинейная схема, ТСН, РУ-10

Оглавление
1 График электрических нагрузок. Выбор трансформатора подстанции 5
2 Выбор типа распределительного устройства и изоляции по условию загрязнения атмосферы 10
3 Выбор главной схемы электрических соединений 12
4 Технико-экономическое сравнение вариантов 15
5 Расчёт токов короткого замыкания 18
5.1 Мероприятия по ограничению токов короткого замыкания 26
6 Выбор выключателей на стороне 10 кв 29
7 Выбор комплектных распределительных устройств 39
8 Выбор разъединителей 40
9 Выбор отделителей 42
10 Выбор шин в цепи низшего напряжения 44
11 Выбор изоляторов 48
12 Выбор питающих кабелей на стороне низшего напряжения 49
13 Выбор токоведущих частей на стороне высшего напряжения 51
14 Выбор трансформаторов тока на стороне высшего напряжения 52
15 Выбор трансформаторов тока на стороне низшего напряжения 54
16 Выбор трансформатора напряжения на стороне низшего напряжения 58
17 Выбор трансформатора напряжения на стороне высшего напряжения 59
18 Выбор схем собственных нужд подстанции и источников оперативного тока 60
19 Выбор релейной зашиты и автоматики 63
20 Компоновка и конструктивная часть подстанции 66
21 Техника безопасности и противопожарные мероприятия 68
Список использованных источников 74
