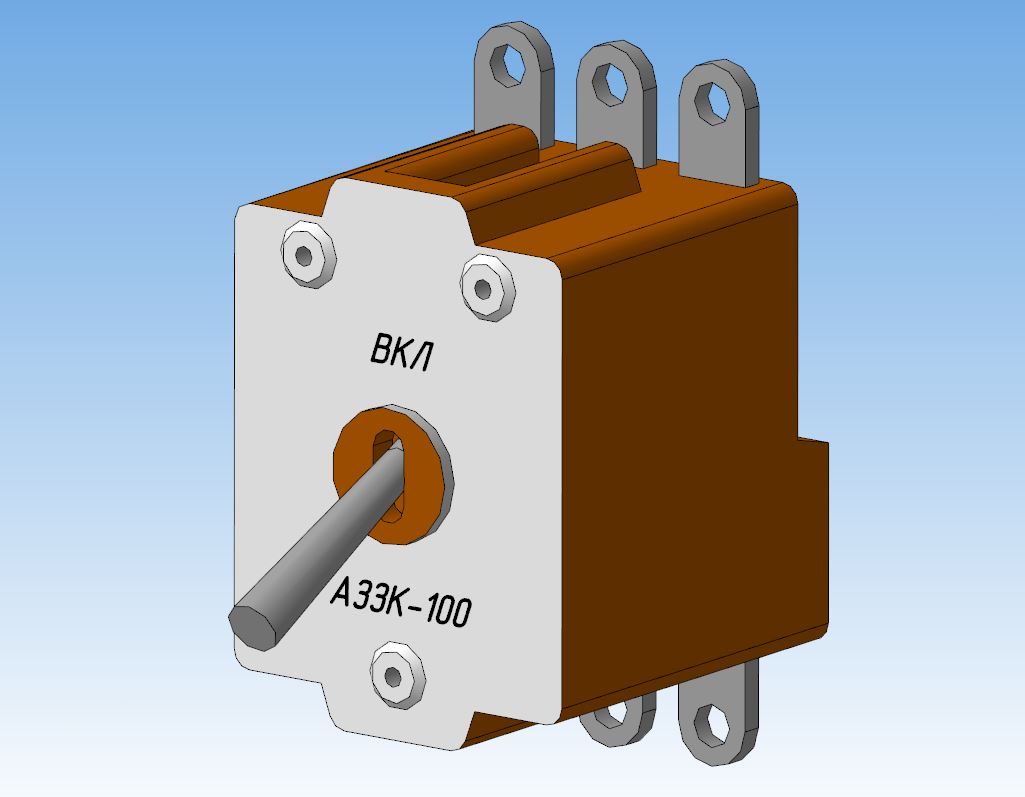

Автомат защиты сети трехфазного переменного тока АЗЗК-100

Автомат защиты сети трехфазного переменного тока АЗ3К-100 предназначен для для защиты электрооборудования от опасных по величине и времени токовых перегрузок. Так же является трехполюсным выключателем. Индекс “К” обозначает, что автомат защиты устанавливается в кабинах с красным освещением и отличается удлиненной ручкой и отсутствием на ней светящегося глазка.
Характеристики:
- Номинальное напряжение цепи переменного тока частотой
(400 ± 40) Гц и cos φ ≥ 0.5, не более:
линейное 200 (+7,0 / -13,0)
фазное 115 (+4,0 / -7,0)
- Номинальный ток, А: 100
- Ток срабатывания теплового расцепителя, I ном: 1,4
- Время срабатывания теплового расцепителя при температуре
окр.среды + 60 °C, мин: до 15
- Ток срабатывания электромагнитного расцепителя, I ном: 9-14
- Время срабатывания электромагнитного расцепителя, мс: до 10
- Относительная влажность окр. среды при t°C до +40°, %: до 98
- Рабочая температура окружающей среды, °С: от –60 до +60
- Общий гарантийный срок, лет: 6
- Масса г, не более: 600

Состав: Модель одной деталью Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Автомат защиты сети трехфазного переменного тока АЗЗК-100

АЗЗК-100.m3d
