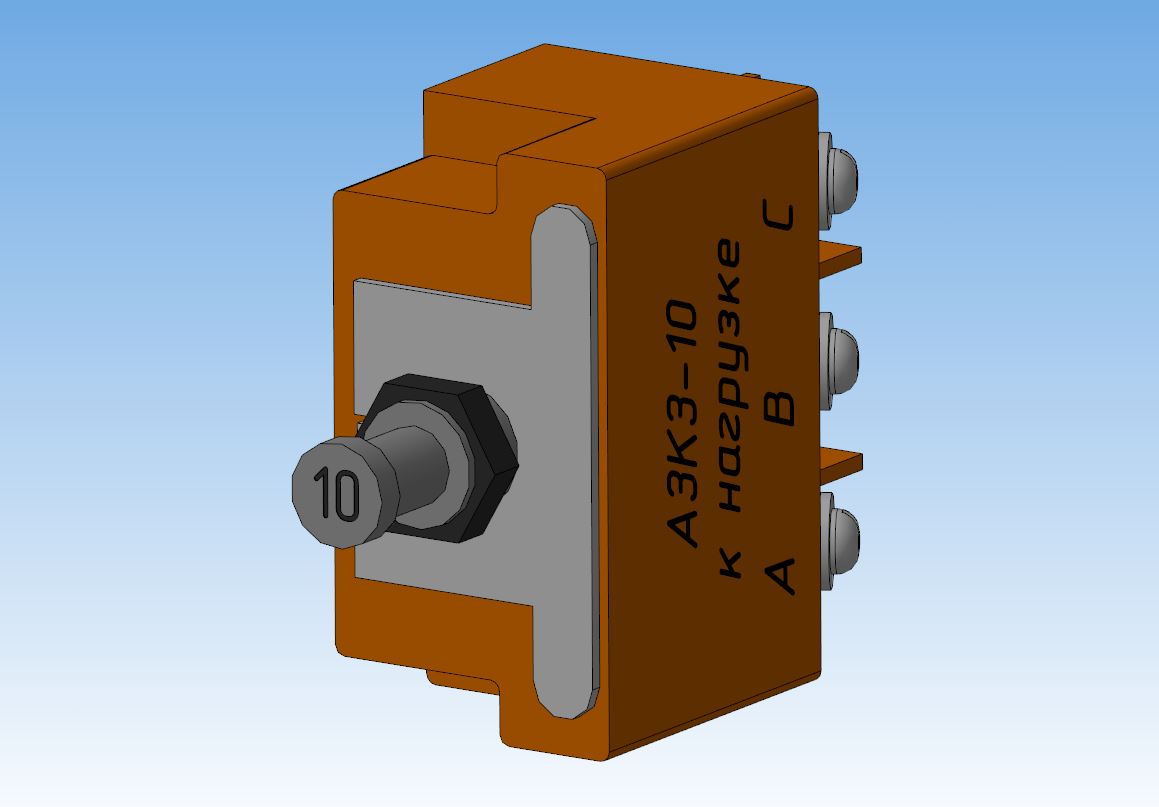

Автомат защиты сети трёхфазного переменного тока типа АЗКЗ-10
Предназначен для защиты бортовых электрических цепей летательных аппаратов и других энергоемких объектов. Обеспечивает защиту цепей постоянного и переменного тока, от недопустимых по величине и времени протекания токовых перегрузок, и токов короткого замыкания в системах энергоснабжения.
Технические характеристики:
- Номинальное напряжение цепи переменного тока частотой
(400 ± 20) Гц и cos φ ≥ 0.5, В, не более:
линейное 200 (+7,0 / -13,0)
фазное 115 (+4,0 / -7,0)
- Номинальный ток, А: 10
- Относительная влажность окр. среды при t°C до +40°, %: до 98
- Рабочая температура окружающей среды, °С: от -60 до +60
- Общий гарантийный срок, лет: 10
- Масса г, не более: 140
Состав: Модель одной деталью
Софт: КОМПАС-3D 17.1
