Cтроительство ВЛИ-0.4кВ и установка КТП 10/0,22 кВ

Данным проектом предусмативается выполнить установку КТП 10/0,22кВ и строительство ВЛИ-0.4кВ от опоры №420/44/18/22/65. ВЛ-10кВ, отходящая линия №14..
Строительство ВЛИ-0.4кВ предусмотрено на базе железобетонных стоек типа СВ 95-3.
Сечение провода ВЛИ-0.4кВ СИП-4 2х16 принято с учётом заявленной мощности трансформатора ОМП-10 кВА, а также проверено по условию обеспечения нормируемого отключения напряжения у удаленного потребителя и условию селективного срабатывания защиты при однофазном коротком замыкании в конце линии ВЛИ.

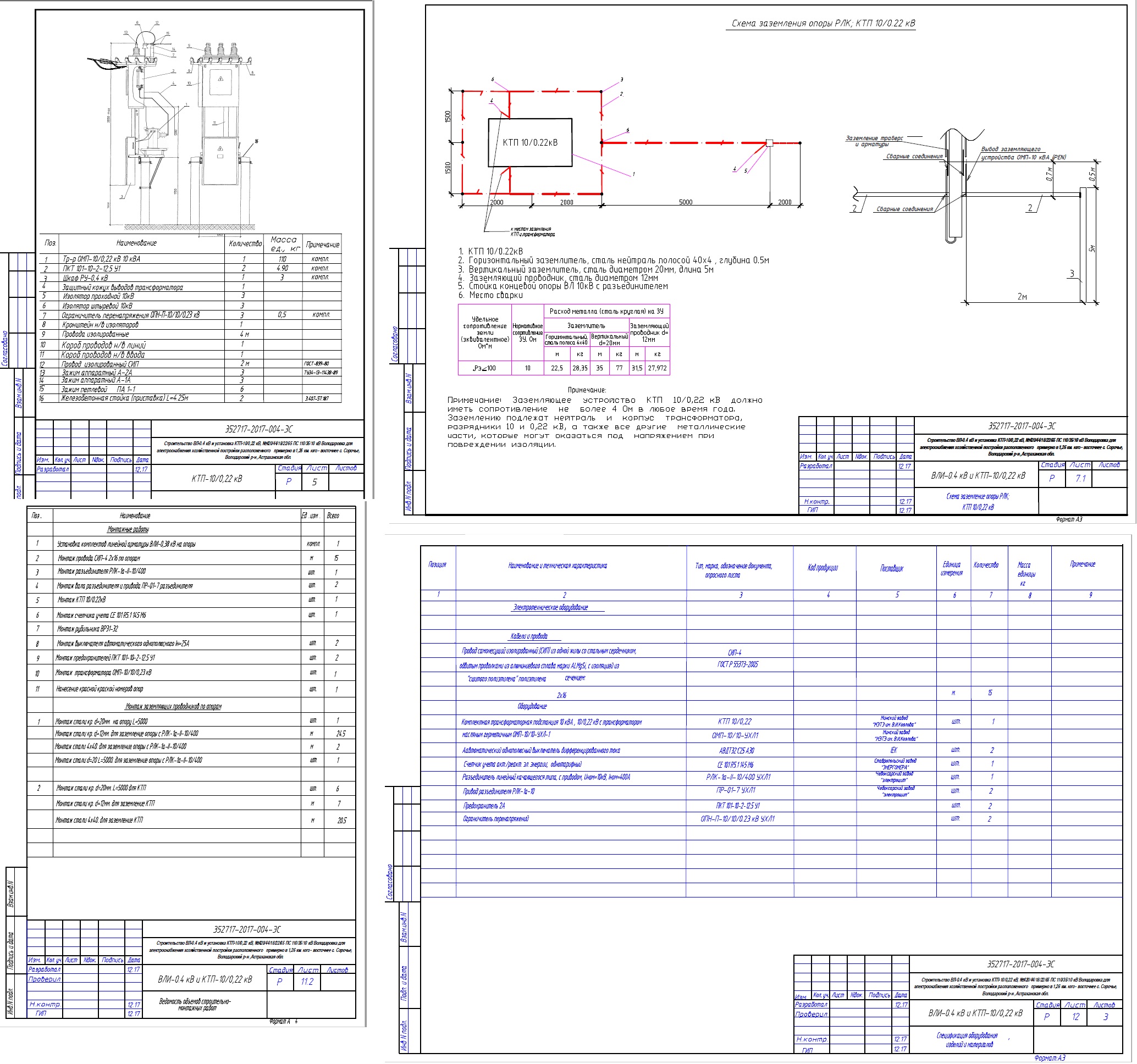

Состав: Рабочий проект, спецификация, общий вид ктп. Язык документа

Софт: nanoCAD 5.1

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Cтроительство ВЛИ-0.4кВ и установка КТП 10/0,22 кВ

замена тп 10-0,22.dwg
