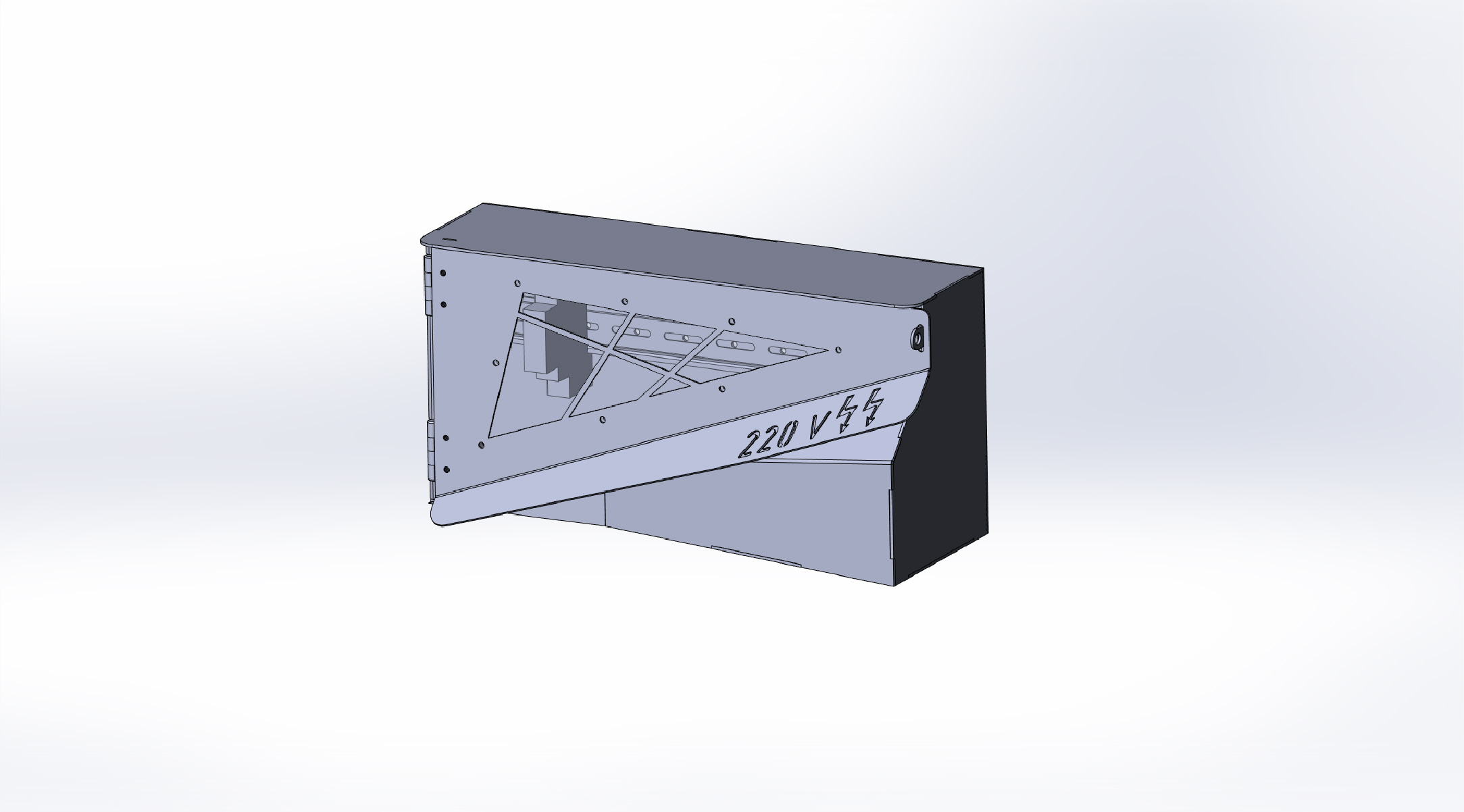

Электрический ящик в нишу забора под пол блока (40х10х20h) с dxf для лазерной резки, dwg для гибки. Ящик оснащен смотровым окошком из оргстекла(так же режется на лазере) и отверстиями под 25 гофру (снизу 2 отв D23). Корпус собирается в шип-паз и обваривается. Затем красятся все детали и собираются на заклепки. Предпочтительно треугольную площадку под надписью покрыть другим цветом для контраста текста. Спроектирован под дешевые петли, что есть в каждом магазине. (автокад 2000+ солид воркс2020+). модели sw
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Эл.ящик встраиваемый в забор из блоков 20х20х40 (в пол блока)
Эл.ящик встраиваемый в забор из блоков 20х20х40 (в пол блока)
0
4
51
0
0
Автор
Станислав
Волков
Дата
26.07.2023
Язык
Русский
Состав
3d сборка, Чертежи для лазерной резки и 2 эскиза на гибку + stp +iges
Софт
SolidWorks 2020
Как открыть?
Содержимое архива
-
Korpusnaya 1.SLDPRT
-
RD.SLDPRT
-
RF.SLDPRT
-
RL.SLDPRT
-
RR.SLDPRT
-
Ящик.SLDASM
-
Корпус2.SLDPRT
-
Dverca1.SLDDRW
-
Dverca1.SLDPRT
-
Dverca1.DWG
-
RR from 2 x 1.DXF
-
Korpusnaya 1.SLDDRW
-
Korpusnaya 1.DWG
-
Ящик.IGS
-
Ящик.STEP
-
RG.SLDPRT
-
-
-
жэдштвпкаяэдшпвкры.SLDPRT
-
orgsteklo.DXF
-
RL from 2 x 1.DXF
-
RD from 2 x 1.DXF
-
Dverca1 from 2 x 1.DXF
-
Korpusnaya 1 from 2 x 1.DXF
-
RF from 2 x 1.DXF
-
RG from 2 x 1.DXF
-
Корпус.SLDPRT
-
оргстекло.SLDPRT
-
петлё.SLDPRT
-
Автомат 1.SLDPRT
-
DIN рейка.SLDPRT
