Электрическая часть ГРЭС 4х320 МВт

СПбГПУ
Кафедра электрики и электроснабжения
Курсовой проект по дисциплине "Промышленное электроснабжение"
на тему "Электрическая часть ГРЭС"
СПб 2015

Электроэнергетика - отрасль промышленности, занимающаяся производством электроэнергии на электростанциях и передачей ее потребителям.
Энергетика является основой развития производственных сил в любом государстве. Энергетика обеспечивает бесперебойную работу промышленности, сельского хозяйства, транспорта, коммунальных хозяйств. Стабильное развитие экономики невозможно без постоянно развивающейся энергетики.
Единая энергетическая система России охватывает всю обширную территорию страны от западных границ до Дальнего Востока и является крупнейшим в мире централизованно управляемым энергообъединением. В составе ЕЭС России действует семь ОЭС – Северо-запада, Центра, Средней Волги, Урала, Северного Кавказа, Сибири и Дальнего Востока.
В целом энергоснабжение потребителей России обеспечивают 74 территориальных энергосистемы. Российская энергетика - это 600 тепловых, 100 гидравлических, 9 атомных электростанций.
Энергетическая промышленность является частью топливно-энергетической промышленности и неразрывно связана с другой составляющей этого гигантского хозяйственного комплекса - топливной промышленностью.
Продукция ТЭК составляет лишь около 10% ВНП страны, однако доля комплекса в экспорте составляет около 40% (в основном за счет экспорта энергоносителей).
За последние 80 лет промышленное производство электроэнергии увеличилось в тысячу с лишним раз, была создана единая энергосистема и около сотни районных энергосистем. Плоды гигантомании советского времени воплотились в этой отрасли более, чем где-либо еще. Многие из гигантов электроэнергетики размещены неравномерно, экономически и географически неправильно, но это не уменьшает ценность таких объектов - сейчас их не перенесешь и не перепрофилируешь. [1]
Мне поручен курсовой проект “ Электрическая часть ГРЭС-1280 МВт (4х320МВт)”. Эта электрическая станция является тепловой конденсационной, на ней энергия сжигаемого топлива преобразуется в энергию водяного пара, приводящего во вращение турбоагрегат. Механическая энергия вращения преобразуется генератором в электрическую. Мною проектируемая станция работает на угле. Данная станция может обеспечить электроэнергией крупный район страны, поэтому называется государственной районной электрической станцией.
Основными особенностями КЭС являются: удаленность от потребителей электроэнергии, что определяет в основном выдачу мощности на высоких и сверхвысоких напряжениях, и блочный принцип построения электростанции.
Выдача мощности осуществляется на напряжениях 220 кВ, связь с энергосистемой осуществляется на напряжении 220 кВ.

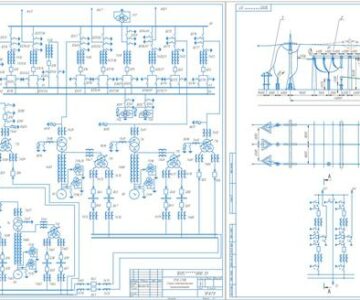

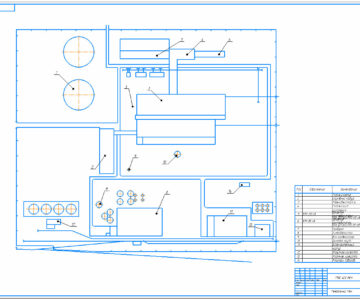

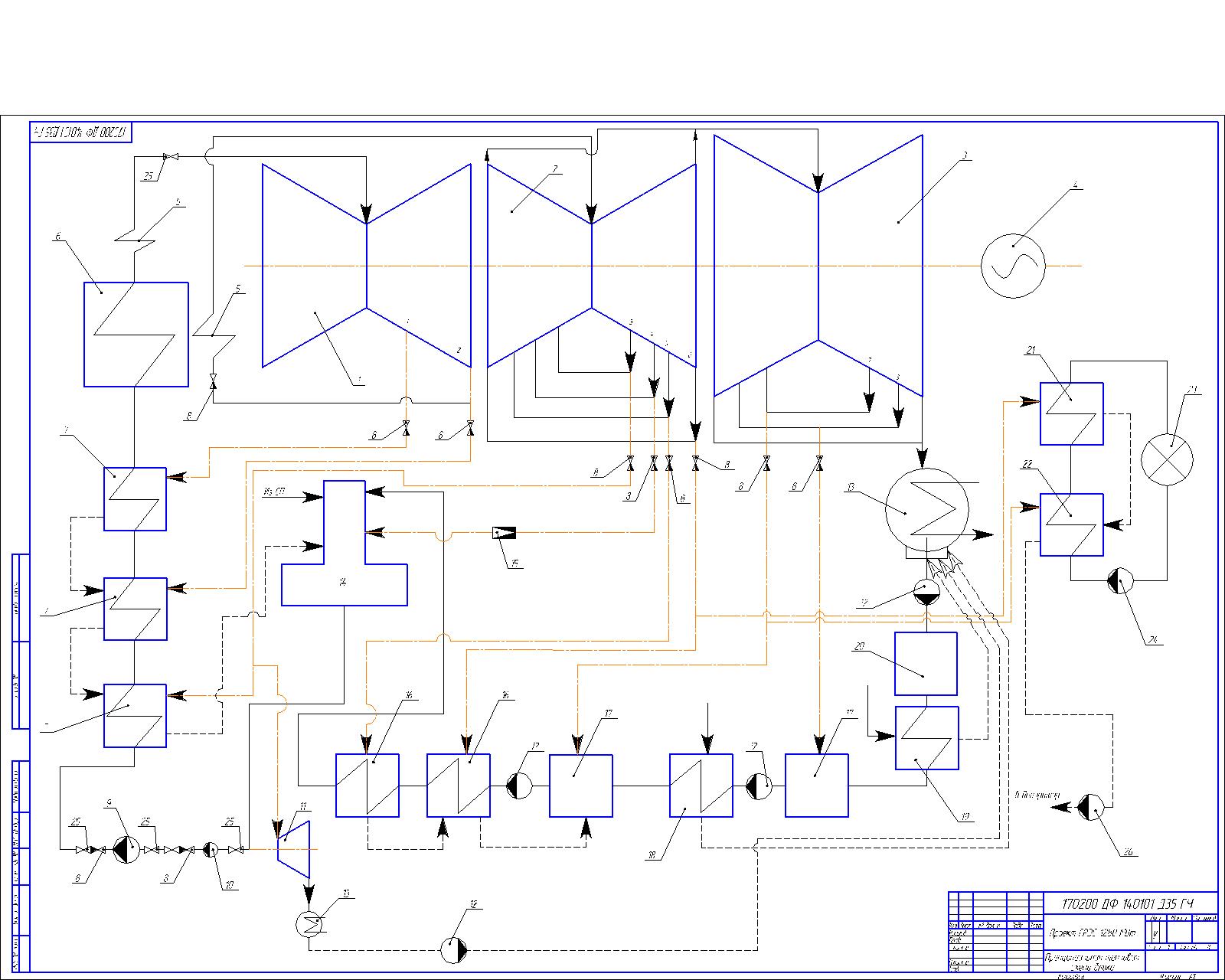

Состав: ПТС, Генплан, ДРОС, ЦНД, Спецификации (всего 15 чертежей) Язык документа

Софт: КОМПАС-3D dwg+компас
