Проектирование электрической части ТЭЦ - 60 МВт

Белорусский Национальный Технический Университет
Энергетический факультет
Кафедра электрические станции
Курсовой проект по дисциплине "Производство электроэнергии"
На тему: "Проектирование электрической части ТЭЦ - 60 Мвт"
Минск 2017

Исходные данные: По заданию станция должна иметь три распределительных устройства (РУ): 10 кВ (РУ НН), 35 кВ (РУ СН) и 220 кВ (РУ ВН). Потребители подключаются к РУ НН (Рмакс.10=30МВт) и к РУ СН (Рмакс.35=40 МВт), минимальные нагрузки по заданию следует принять 74% от макси-мальных. Расходы на собственные нужды 11%. Связь с системой осуществляется через РУ ВН воздушной линией протяжённостью 100 км.

В курсовом проекте производится: выбор основного оборудования и разработка вариантов схем выдачи энергии; выбор и технико-экономическое обоснование главной схемы электрических соединений; расчёт токов короткого замыкания для выбора аппаратов и токоведущих частей; выбор аппаратов; выбор токоведущих частей; выбор типов релейной за-щиты; выбор измерительных приборов и измерительных трансформаторов; выбор конструкций распределительных устройств.

СОДЕРЖАНИЕ

Введение 4
1. Выбор основного оборудования и разработка вариантов схем выдачи энер-гии 5
2. Выбор и технико-экономическое обоснование главной схемы электрических соединений 10
3. Расчёт токов короткого замыкания для выбора аппаратов и токоведущих частей 14
4. Выбор аппаратов 21
5. Выбор токоведущих частей 28
6. Выбор типов релейной защиты 35
7. Выбор измерительных приборов и измерительных трансформаторов 37
8. Выбор конструкций и описание всех распределительных устройств, имеющихся в проекте 45
Литература 47

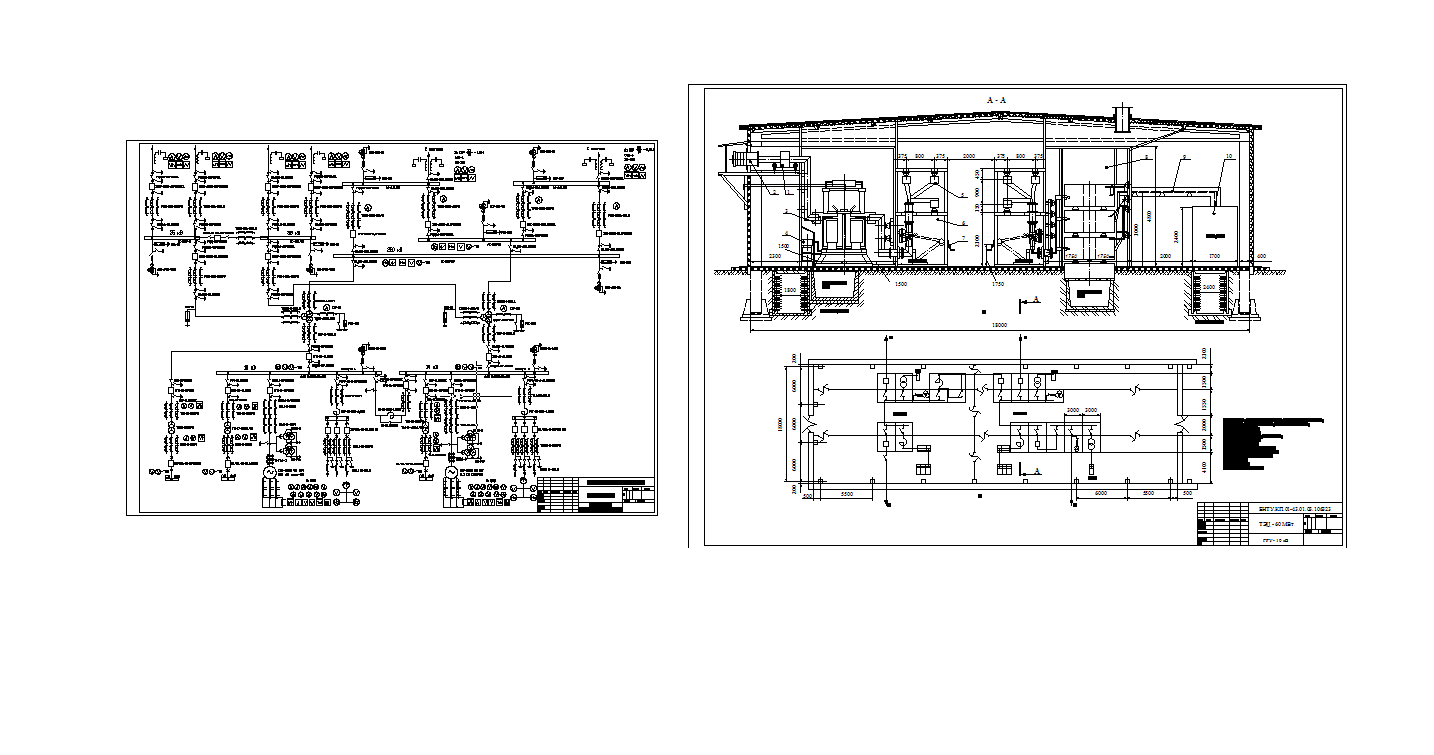

Состав: ПЗ, Главная схема электрических соединений, схема ГРУ-10 кВ, Литература Язык документа
