Электрическая часть конденсационной электростанции мощность 2400 МВт

Белорусский Национальный Технический Университет
Энергетический факультет
Кафедра электрические станции
Курсовой проект по дисциплине "Производство электроэнергии"
На тему: "Электрическая часть конденсационной электростанции мощностью 2400 МВт"
Минск 2016

Исходные данные
Исходные данные, длина ЛЭП - 130 км, мощность системы 3400 Мвт, Нагрузка РУ 220 кВ - 120 МВт, нагрузка РУ 330 кВ - 340 МВт.

В данном курсовом проекте будут рассмотрены вопросы выбора и расчёта основных элементов электрической части КЭС -2400 МВт, будет произведена разработка двух вариантов схемы, сделан выбор и технико-экономическое обоснование главной схемы, выполнен расчёт токов короткого замыкания. Также необходимо будет выбрать для схемы электрические аппараты, токоведущие части, релейную защиту, измерительные приборы и измерительные трансформаторы.

Содержание

1. Введение…………………………………………………………………………………...4

2. Выбор основного оборудования и разработка вариантов схем выдачи энергии (2-3 варианта)…………………………………………………………………………………....5

3. Выбор и технико-экономическое обоснование главной схемы электрических соединений…………………………………………………………………………………8

4. Расчет токов короткого замыкания для выбора аппаратов и токоведущих частей…13

5. Выбор аппаратов (высоковольтные выключатели, разъединители, разрядники и др.)………………………………………………………………………………………....19

6. Выбор токоведущих частей (токопроводы генераторов и трансформаторов, шины распределительных устройств всех напряжений)……………………………………...23

7. Выбор типов релейной защиты (генераторов, трансформаторов, шин, отходящих ЛЭП и т.д.)……………………………………………………………………………...…26

8. Выбор измерительных приборов (в цепях генераторов, трансформаторов, ЛЭП) и измерительных трансформаторов (тока и напряжения)……………………………….28

9. Выбор конструкций и описание всех распределительных устройств, имеющихся в проекте………………………………………………………………………………….....39

Список использованных источников……………………………………………………...41

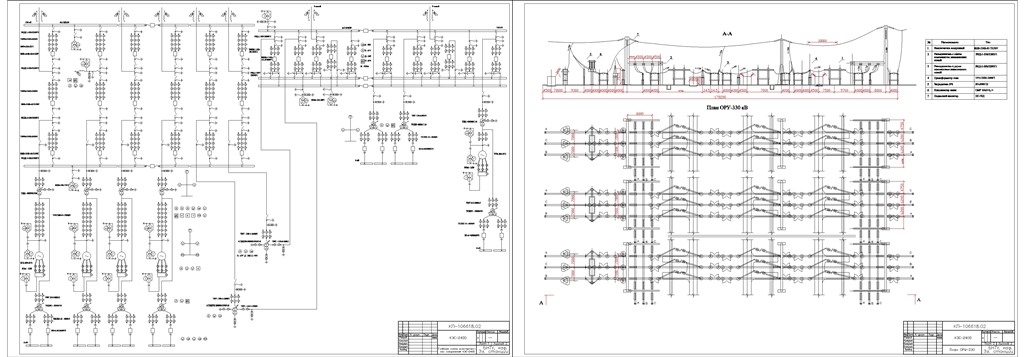

Состав: ПЗ, титульный лист, главная схема электрических соединений, План ОРУ 330 КВ Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электрическая часть конденсационной электростанции мощность 2400 МВт

Конденсационная электростанция\ПЗ.docx
Конденсационная электростанция\Титульный лист.docx
Конденсационная электростанция\КЭС 2400МВт(ОРУ 330).dwg
Конденсационная электростанция\КЭС 2400МВт.dwg
Конденсационная электростанция
