Проектирование конденсационной электростанции с блоками мощностью 6х300 МВт

Донской государственный технический университет
Факультет «Энергетика и нефтегазопромышленность»
Кафедра «Цифровые технологии и платформы в электроэнергетике»
Курсовой проект
Дисциплина «Электрическая часть станций и подстанций»
Тема: «Проектирование КЭС с блоками мощностью 6х300 МВт »
Ростов-на-Дону 2022

Исходные данные для выполнения курсового проекта
Установленная мощность электростанции 900 МВт. Максимальная нагрузка собственных нужд 8,5% от установленной мощности. Коэффициент мощности максимальной нагрузки собственных нужд 0,83. Номинальные напряжения сети 220 и 330 кВ. Число всех отходящих линий цепей ЛЭП на напряжении 220 кВ - 8, а на напряжении 330 кВ - 2. Синхронные мощности I системы - 4000 тыс. кВА, II системы - 6400 тыс. кВА. По 2 линии связи с каждой системой, длина которых до I системы 150 км, а до II системы - 260 км. Реактивное сопротивление в базе синхронной мощности I системы - 1,32 отн.ед., II системы - 1,18 отн.ед.
Содержание курсового проекта:
Введение:
Целью данного проекта является изучение методологии проектирования электрической части станции на примере конденсационной электрической станции (КЭС) мощностью 1800 МВА с применение современного силового оборудования, аппаратов и токоведущих частей
Наименование и краткое содержание разделов:
1. Определение основной схемы электрических соединений КЭС
2. Определение параметров короткого замыкания в распределительных устройствах
3. Выбор электрических аппаратов и токоведущих частей распределительных устройств
Заключение:
Результатом данной работы является проект электрической части электростанции мощностью

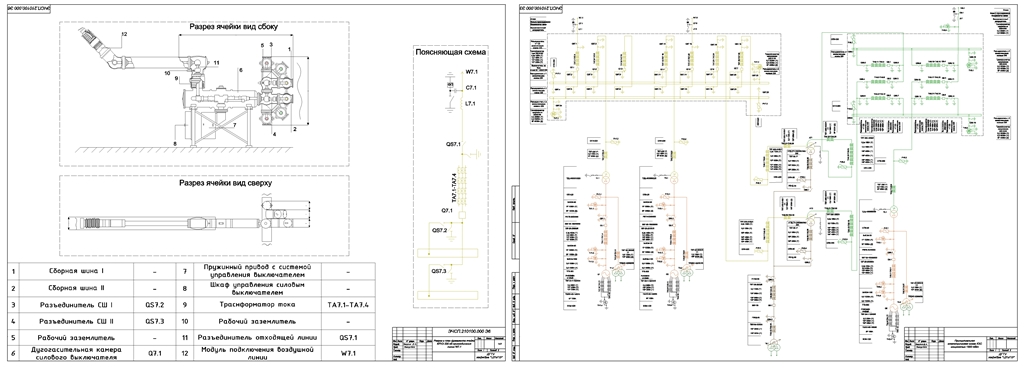

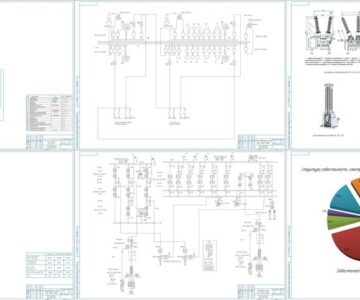

1800 МВт. Результаты проектирования оформлены в виде пояснительной записки и двух чертежей, отражающих конструкцию электростанции

Содержание

Введение……………………………………………………………………. 6
1 Определение основной схемы электрических соединений КЭС……….. 7
1.1 Выбор генераторов…………...………………………………………... 7
1.2 Определение эффективной структурной схемы……………………... 7
1.3 Выбор силовых трансформаторов…………………………………….. 9
1.4 Определение принципиальных схем распределительных устройств. 10
1.5 Распределение перетока мощности по участкам шин и присоединениям……..................................................................................... 1
2 Определение параметров короткого замыкания………………………… 13
2.1 Расчетные величины короткого замыкания………………………….. 13
2.2 Результаты расчета токов короткого замыкания в точке КЗ-1……... 15
2.3 Результаты расчета токов короткого замыкания в точке КЗ-2……… 17
2.4 Результаты расчета токов короткого замыкания в точке КЗ-3……... 19
3 Выбор электрических аппаратов и токоведущих частей ……………….. 23
3.1 Выбор и проверка электрических аппаратов распределительного устройства 330 кВ………………………………………………………….. 23
3.2 Выбор и проверка электрических аппаратов распределительного устройства 220 кВ………………………………………………………….. 25
3.3 Выбор и проверка электрических аппаратов и токопровода генератора блока №1…......................................…....................................... 27
Заключение…………………………………………………………………. 30
Перечень использованных информационных ресурсов………………… 31
