Проектирование КЭС с блоками мощностью 1х500 и 5 х300 МВт

Донской государственный технический университет
Факультет «Энергетика и нефтегазопромышленность»
Кафедра «Цифровые технологии и платформы в электроэнергетике»
Курсовой проект
Дисциплина «Электрическая часть станций и подстанций»
Тема: «Проектирование КЭС с блоками мощностью 1х500 и 5 х300 МВт »
Ростов-на-Дону 2022

Установленная мощность электростанции 2000 МВт. Максимальная нагрузка собственных нужд 9,2% от установленной мощности. Коэффициент мощности максимальной нагрузки собственных нужд 0,85. Номинальные напряжения сети 220 и 500 кВ. Число всех отходящих линий цепей ЛЭП на напряжении 220 кВ - 10, а на напряжении 500 кВ - 2. Синхронные мощности I системы - 5500 тыс. кВА, II системы - 8250 тыс. кВА. По 2 линии связи с каждой системой, длина которых до I системы 145 км, а до II системы - 300 км. Реактивное сопротивление в базе синхронной мощности I системы - 1,15 отн.ед., II системы - 1,11 отн.ед.

Содержание курсового проекта:
Введение:
Целью данного проекта является изучение методологии проектирования электрической части
станции на примере конденсационной электрической станции (КЭС) мощностью 2000 МВА
с применение современного силового оборудования, аппаратов и токоведущих частей
Наименование и краткое содержание разделов:
1. Определение основной схемы электрических соединений КЭС
2. Определение параметров короткого замыкания в распределительных устройствах
3. Выбор электрических аппаратов и токоведущих частей распределительных устройств
Заключение:
Результатом данной работы является проект электрической части электростанции мощностью
2000 МВт. Результаты проектирования оформлены в виде пояснительной записки и двух
чертежей, отражающих конструкцию электростанции

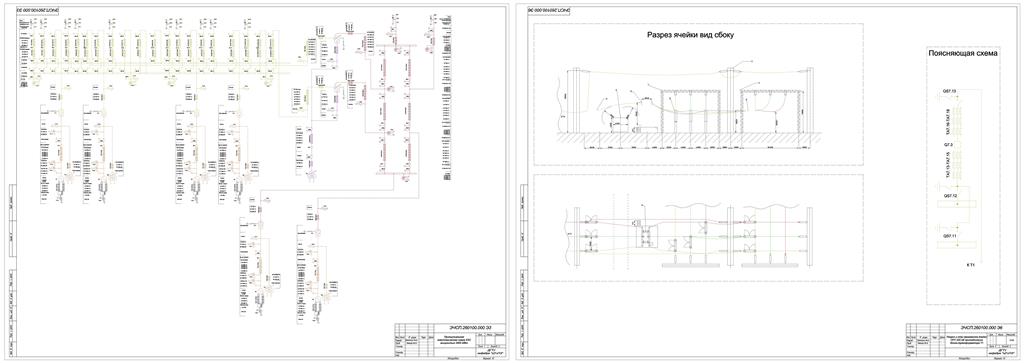

Перечень графического и иллюстративного материалов:

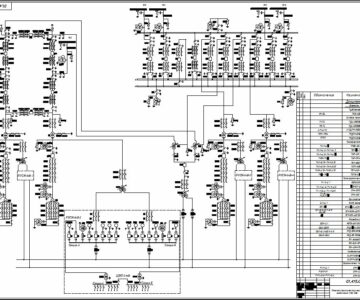

1. Принципиальная схема КЭС мощностью 2000 МВт
2. Разрез и план ячейки ОРУ 220 кВ присоединения блока-трансформатора Т1

Содержание

Введение……………………………………………………………………. 6
1 Определение основной схемы электрических соединений КЭС……… 7
1.1 Выбор генераторов…………...………………………………………... 7
1.2 Определение эффективной структурной схемы……………………... 7
1.3 Выбор силовых трансформаторов…………………………………….. 9
1.4 Определение принципиальных схем распределительных устройств. 10
1.5 Распределение перетока мощности по участкам шин и присоединениям……..............................................................11
2 Определение параметров короткого замыкания………………………… 13
2.1 Расчетные величины короткого замыкания………………………….. 13
2.2 Результаты расчета токов короткого замыкания в точке КЗ-1……... 15
2.3 Результаты расчета токов короткого замыкания в точке КЗ-2……… 17
2.4 Результаты расчета токов короткого замыкания в точке КЗ-3……... 19
3 Выбор электрических аппаратов и токоведущих частей ……………….. 23
3.1 Выбор и проверка электрических аппаратов распределительного устройства 500 кВ…………………………………………………………..23
3.2 Выбор и проверка электрических аппаратов распределительного устройства 220 кВ………………………………………………………….. 25
3.3 Выбор и проверка шин и ошиновки распределительного устройства 500 кВ….....................................…............................................. 27
3.4 Выбор и проверка шин и ошиновки распределительного устройства 220 кВ…......................................…............................................ 28
3.5 Выбор и проверка электрических аппаратов и токопровода генератора блока ………………………………..………………………… 29
Заключение…………………………………………………………………. 33
Список использованных информационных ресурсов…………………… 34
