Магистерская работа на тему: Электрификация и автоматизация молочно – товарной фермы на 100 голов

Исходные даные: коровник на 100 голов, технологические процессы на молочно - товарной ферме.
В магистерской роботе на тему: „Электрификация и автоматизация молочно – товарной фермы на 100 голов” проведенный выбор технологического оборудования для приготовления и раздачи кормов, уборки гноя, поит животных, доение, поддержание необходимого климата, водоснабжения комплекса, также проведенный расчет освещения. Выбраны аппараты защиты и управления.
Проведенный расчет электрической сети 0,38 кв, которые находятся на территории фермы. Определенно мощность трансформаторной подстанции
10/0,4 кв.
Разработанные мероприятия по монтажу, налаживанию и эксплуатации электрооборудования, рассчитана электротехническая служба и обоснована ее структура, составленная графика текущего ремонта электрооборудования.
Детально рассмотрено устройство для сушения изоляции электродвигателей.
Рассмотренные вопросы безопасности труда и противопожарной безопасности.
Надежность и долговечность разработанного устройства рассчитана в экономических расчетах.
ЗМІСТ
ВСТУП………………………………………………………………………………8
1. ВИРОБНИЧО-ГОСПОДАРСЬКА ХАРАКТЕРИСТИКА ГОСПОДАРСТВА І СТАН ЙОГО ЕЛЕКТРИФІКАЦІЇ………………………………………………...10
1.1 Виробничо-господарська характеристика господарства……………………10
1.2 Стан електрифікації господарства……………………………………………15
1.3 Характеристика ферми ВРХ……………………………………………………..
2. ПРОЕКТУВАННЯ ЕЛЕКТРИФІКАЦІЇ ВИРОБНИЧИХ ПРОЦЕСІВ………16
2.1 Вибір технологічного обладнання……………………………………………16
2.2 Розрахунок та вибір електроприводу………………………………………...18
2.2.1 Вибір електродвигуна за потужністю……………………………………...20
2.2.2 Розрахунок і побудова механічної характеристики електродвигуна…….22
2.2.3 Визначення тривалості пуску електропривода……………………………24
2.2.4 Перевірка вибраного двигуна за тепловими режимом під час пуску……27
2.2.5 Перевірка вибраного електродвигуна на перевантажувальну здатність...27
2.2.6 Перевірка вибраного електродвигуна на можливість пуску робочої машин………………………………………………………………………………27
2.2.7 Вибір електродвигуна за електричними модифікаціями, конструктивним виконанням, ступенем захисту від дії оточуючого середовища………….........28
2.2.8 Вибір апаратів керування і захисту………………………………………...29
2.2.9 Вибір силових проводок…………………………………………………….30
2.3 Розрахунок та вибір вентиляційної установки………………………………31
2.3.1 Розрахунок вентиляції за вмістом вуглекислого газу……………………31
2.3.2 Мінімально допустимий повітрообмін, який необхідний для життєдіяльності тварин…………………………………………………………...32
2.3.3 Розрахунок вентиляції по вмісту вологи…………………………………..33
2.3.4 Розрахунок вентиляції по видаленню тепла у перехідний період……….34
2.3.5 Розрахунок системи опалення……………………………………………...36
2.4 Розрахунок обладнання для водопостачання………………………………..37
2.5 Розрахунок освітлення………………………………………………………...43
2.5.1 Розрахунок і вибір апаратів керування і захисту освітлювальних установок…………………………………………………………………………..47
2.5.2 Вибір освітлювальних проводок…………………………………………...48
3. ОБҐРУНТУВАННЯ СПЕКТРАЛЬНОГО СКЛАДУ ШТУЧНОГО ОСВІТЛЕННЯ В ТВАРИННИЦЬКИХ ПРИМІЩЕННЯХ ТА РОЗРОБКА УСТАНОВКИ АВТОМАТИЧНОГО КЕРУВАННЯ ОСВІТЛЕННЯМ У ВИРОБНИЧИХ ПРИМІЩЕННЯХ……………………………………………….50
3.1 Вплив різних джерел оптичного випромінювання на результати вирощування й продуктивність тварин…………………………………….........50
3.2 Аналіз спектру джерел оптичного випромінювання………………………..52
3.3 Розробка пристрою автоматичного керування освітлювальними установками у виробничому приміщенні………………………………………..57
4. ЕЛЕКТРОПОСТАЧАННЯ ФЕРМИ ВРХ……………………………………..64
4.1 Розрахунок електричних навантажень та вибір джерел живлення………...64
4.2 Вибір проводу вводу і розподільчих пристроїв……………………………..69
4.3 Розрахунок електричних мереж 0,38 кВ……………………………………..70
4.4 Перевірка можливості пуску двигуна при відхиленні напруги…………….73
4.5 Перевірка захисної апаратури на спрацювання при однофазному та при трифазному короткому замиканні………………………………………………..76
5. МОНТАЖ, НАЛАГОДЖЕННЯ ТА ЕКСПЛУАТАЦІЯ ЕЛЕКТРОТЕХНІЧНОГО ОБЛАДНАННЯ………………………………………80
5.1 Організація монтажу та налагодження енергетичного обладнання………..80
5.2 Розрахунок обсягу робіт по обслуговуванню електричного обладнання….81
5.3 Планування ТО і ПР електротехнічного обладнання……………………….83
5.4 Визначення річного споживання електроенергії на виробничі потреби…..84
5.5 Організація обліку електроенергії……………………………………………84
5.6 Заходи по раціональному використанні електроенергії…………………….85
6. ОХОРОНА ПРАЦІ……………………………………………………………...86
Передмова………………………………………………………………………..88
6.1 Аналіз стану охорони праці на фермі ВРХ…………………………………..88
6.2 Безпечність ферми ВРХ молочного напрямку………………………………89
6.2.1 Визначення класів виробничих зон і категорій приміщень………………89
6.2.2 Визначення потенціально-небезбечних частин електроустановки………91
6.2.3 Визначення небезпечних і шкідливих чинників…………………………..91
6.3 Заходи щодо забезпечення належних умов праці…………………………...92
6.4 Розрахунок потреби та вибір захисних засобів……………………………...93
6.5 Заземлення та захисні заходи електробезпеки………………………………94
6.6 Блискавкозахист будівель і споруд…………………………………………..99
6.7 Система протипожежного захисту………………………………………….100
7. РОЗРАХУНОК НАДІЙНОСТІ І БЕЗВІДМОВНОСТІ ПРИСТРОЮ ДЛЯ СУШІННЯ ІЗОЛЯЦІЇ…………………………………………………………....102
7.1 Розрахунок показників надійності пристрою………………………………102
Список використаної літератури………………………………………………..111


Сообщить о проблеме
Автор
user-avatar nik1978
Дата
27.02.2021
Язык
Украинский
Состав

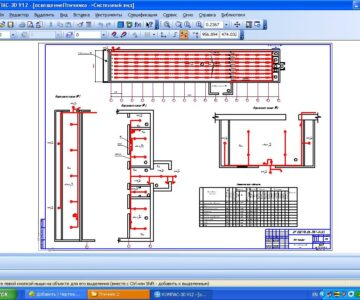

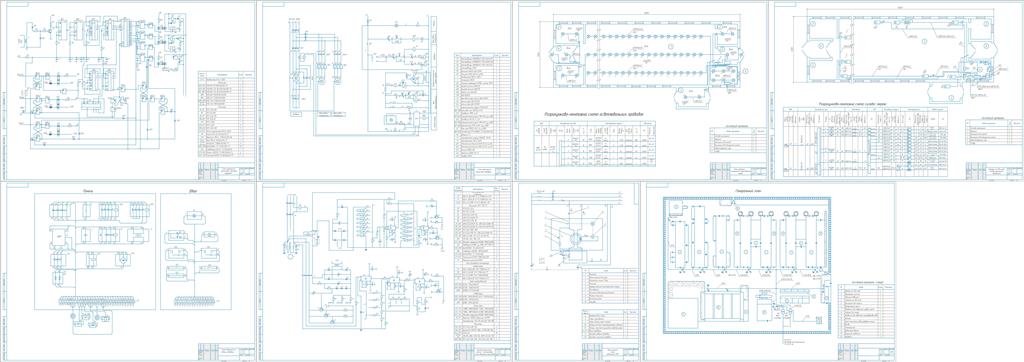

Пояснительная записка, Презентация, Графический материал на 8 листах: Генплан (ГП), План коровника с нанесением силовой сети (Е7), План коровника с нанесением сети освещения (Е7), Схема электрическая принципиальная дробилки (Е3), Схема электрических соединений дробилки (Е3), Принципиальная электрическая схема системы управления (Е3 ) Принципиальная электрическая схема прибора контроля сопротивления изоляции и температуры (Е3), схема электрическая устройства защитного отключения (Е3)
