Электрификация технологических процессов на молочно-товарной ферме на 400 голов

Национальный аграрный университет
Кафедра автоматики и робототехники
Магистерская выпускная работа
на тему : Электрификация технологических процессов на молочно-товарной ферме на 400 голов
Киев, 2011

В дипломном проекте на тему: "Электрификация технологических процессов на молочно-товарной ферме на 400 голов " проведен выбор технологического оборудования для приготовления и раздачи кормов, уборки навоза, поение животных, доения, поддержания необходимого климата, водоснабжения комплекса, также проведен расчет освещения. Выбрано аппараты защиты и управления.
Проведенный расчет электрических сетей 0,38 кВ, которые находятся на территории фермы. Определены мощность трансформаторной подстанции
10 / 0,4 кВ.
Разработаны мероприятия по монтажу, наладке и эксплуатации электрооборудования, рассчитана электротехническая служба и обоснована ее структура, составлены графики текущего ремонта электрооборудования.
Подробно рассмотрено устройство для сушки изоляции электродвигателей.
Рассмотрены вопросы охраны труда и противопожарной безопасности.
Надежность и долговечность разработанного устройства рассчитаны в экономических расчетах. Дипломный проект содержит 8 листов формату А1 графической части и 114 страниц расчетно-пояснительной записки

Зміст
Вступ
Розділ 1. Виробничо-господарська характеристика господарства і стан його електрифікації
1.1 Виробничо-господарська характеристика господарства
1.2 Стан електрифікації господарства
1.3 Характеристика ферми ВРХ
Розділ 2. Проектування електрифікації виробничих процесів
2.1 Вибір технологічного обладнання
2.2 Розрахунок та вибір електропроводу
2.2.1 Вибір електродвигуна за потужністю
2.2.2 Розрахунок і побудова механічної характеристики електродвигуна
2.2.3 Визначення тривалості пуску електропривода
2.2.4 Перевірка вибраного двигуна за тепловими режимом під час пуску
2.2.5 Перевірка вибраного електродвигуна на перевантажувальну здатність
2.2.6 Перевірка вибраного електродвигуна на можливість пуску робочої машини
2.2.7 Вибір електродвигуна за електричними модифікаціями, конструктивним виконанням, ступенем захисту від дії оточуючого середовища
2.2.8 Вибір апаратів керування і захисту
2.2.9 Вибір силових проводок
2.3 Розрахунок та вибір вентиляційної установки
2.3.1 Розрахунок вентиляції за вмістом вуглекислого газу
2.3.2 Мінімально допустимий повітрообмін, який необхідний для життєдіяльності тварин
2.3.3 Розрахунок вентиляції по вмісту вологи
2.3.4 Розрахунок вентиляції по видаленню тепла у перехідний період
2.3.5 Розрахунок системи опалення
2.4 Розрахунок обладнання для водопостачання
2.5 Розрахунок освітлення
2.5.1 Розрахунок і вибір апаратів керування і захисту освітлювальних установок
2.5.2 Вибір освітлювальних проводок
Розділ 3. Розробка переносного пристрою для сушіння ізоляції електродвигунів
3.1 Способи підвищення строку служби ізоляції електродвигунів
3.2 Способи сушіння ізоляції електродвигунів
3.3 Розробка пристрою для автоматичного струмового сушіння ізоляції обмоток електродвигунів
3.4 Автоматичний пристрій сушіння обмоток в осцилюючому режимі
3.5 Блок контролю температури обмоток
3.6 Блок контролю опору ізоляції
3.7 Програмний блок
Розділ 4. Електропостачання ферми ВРХ
4.1 Розрахунок електричних навантажень та вибір джерел живлення
4.2 Вибір проводу вводу і розподільчих пристроїв
4.3 Розрахунок електричних мереж 0,38 кВ
4.4 Перевірка можливості пуску двигуна при відхиленні напруги
4.5 Перевірка захисної апаратури на спрацювання при однофазному та при трифазному короткому замиканні
Розділ 5. Монтаж, налагодження та експлуатація електротехнічного обладнання
5.1 Організація монтажу та налагодження енергетичного обладнання
5.2 Розрахунок обсягу робіт по обслуговуванню електричного обладнання
5.3 Планування ТО і ПР електротехнічного обладнання
5.4 Визначення річного споживання електроенергії на виробничі потреби
5.5 Організація обліку електроенергії
5.6 Заходи по раціональному використанні електроенергії
Розділ 6. Охорона праці
Передмова
6.1 Аналіз стану охорони праці на фермі ВРХ
6.2 Безпечність ферми ВРХ молочного напрямку
6.2.1 Визначення класів виробничих зон і категорій приміщень
6.2.2 Визначення потенціально-небезбечних частин електроустановки
6.2.3 Визначення небезпечних і шкідливих чинників
6.3 Заходи щодо забезпечення належних умов праці
6.4 Розрахунок потреби та вибір захисних засобів
6.5 Заземлення та захисні заходи електробезпеки
6.6 Блискавкозахист будівель і споруд
6.7 Система протипожежного захисту
Розділ 7. Розрахунок надійності і безвідмовності пристрою для сушіння ізоляції
7.1 Розрахунок показників надійності пристрою
Список використаної літератури

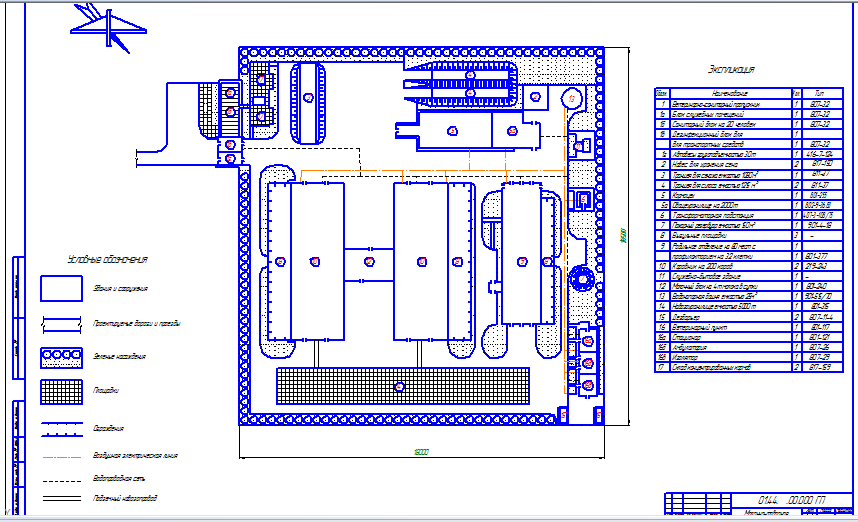

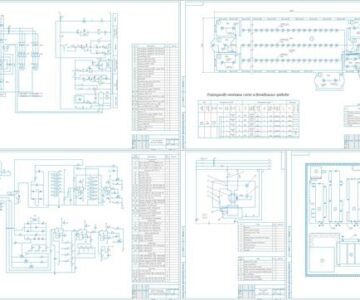

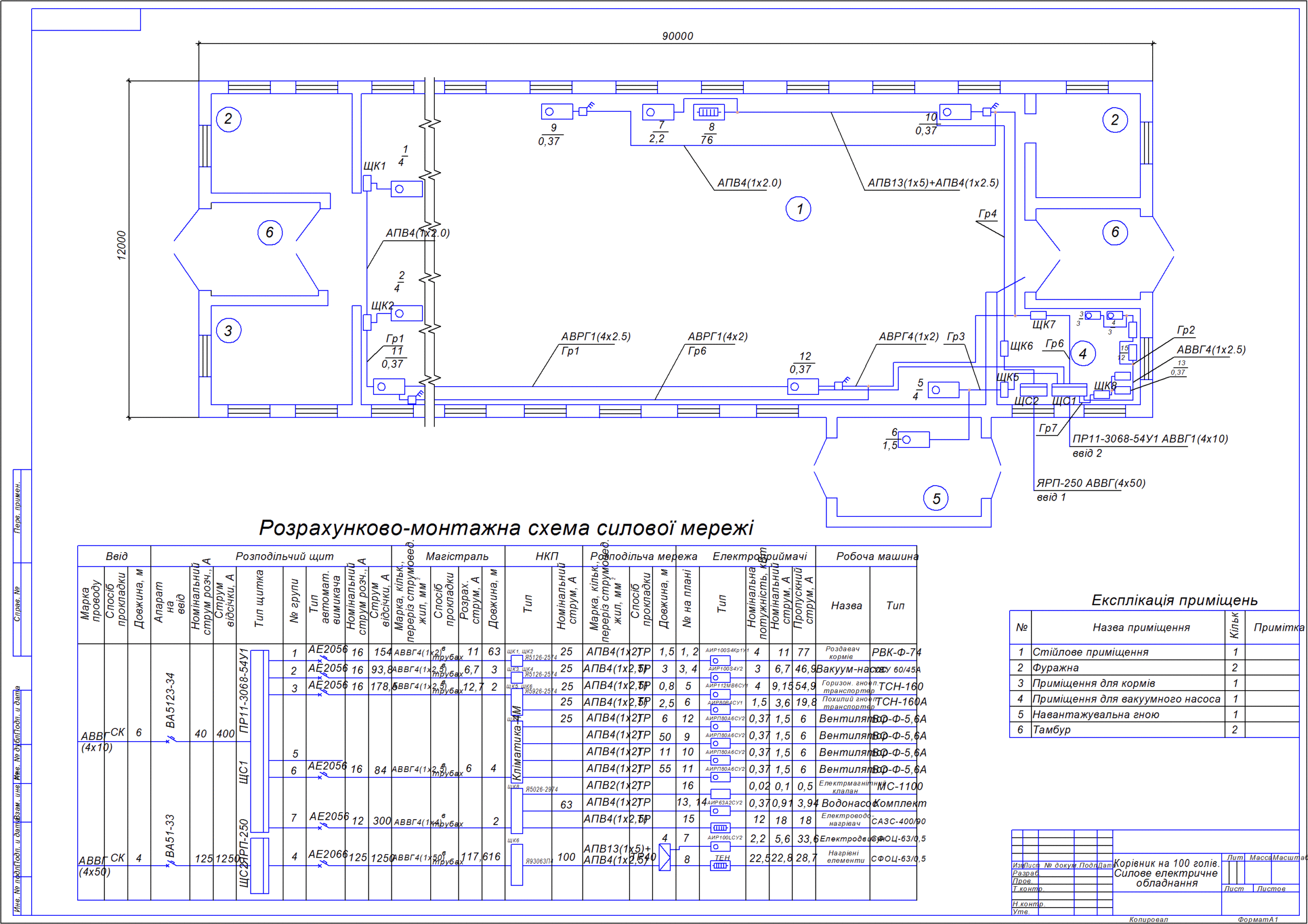

Состав: Пояснительная записка, силовое электрическое оборудования коровника, осветительное оборудование коровника, генплан, принципиальная схема блока контроля изоляции, конструкция отключающего реле с постоянным магнитом, схема электрических соединений, принципиальная электрическая схема дробилки, принципиальная электрическая схема програмного блока устройства сушки изоляции электродвигателей Язык документа

Софт: КОМПАС-3D 12

Файлы:
Електрифікація/
Електрифікація/Чертеж4.cdw
Електрифікація/Чертеж.cdw
Електрифікація/Чертеж7.cdw
Електрифікація/Чертеж8.cdw
Електрифікація/Чертеж2.cdw
Електрифікація/Чертеж5.cdw
Електрифікація/Чертеж6.cdw
Електрифікація/Чертеж3.cdw
Електрифікація/Диплом.doc
Електрифікація/Чертеж.jpg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: nik1978
Дата: 2015-03-30
Просмотры: 4023
2 комментария
    1

    Здравствуйте! Можно посмотреть содержание ПЗ?

      2

      Здравствуйте. Добавил в описание.
