Дальневосточный Государственный Аграрный Университет
Кафедра ЭиЭ
Дипломный проект "Электрификация свинарника"
Благовещенск 2012

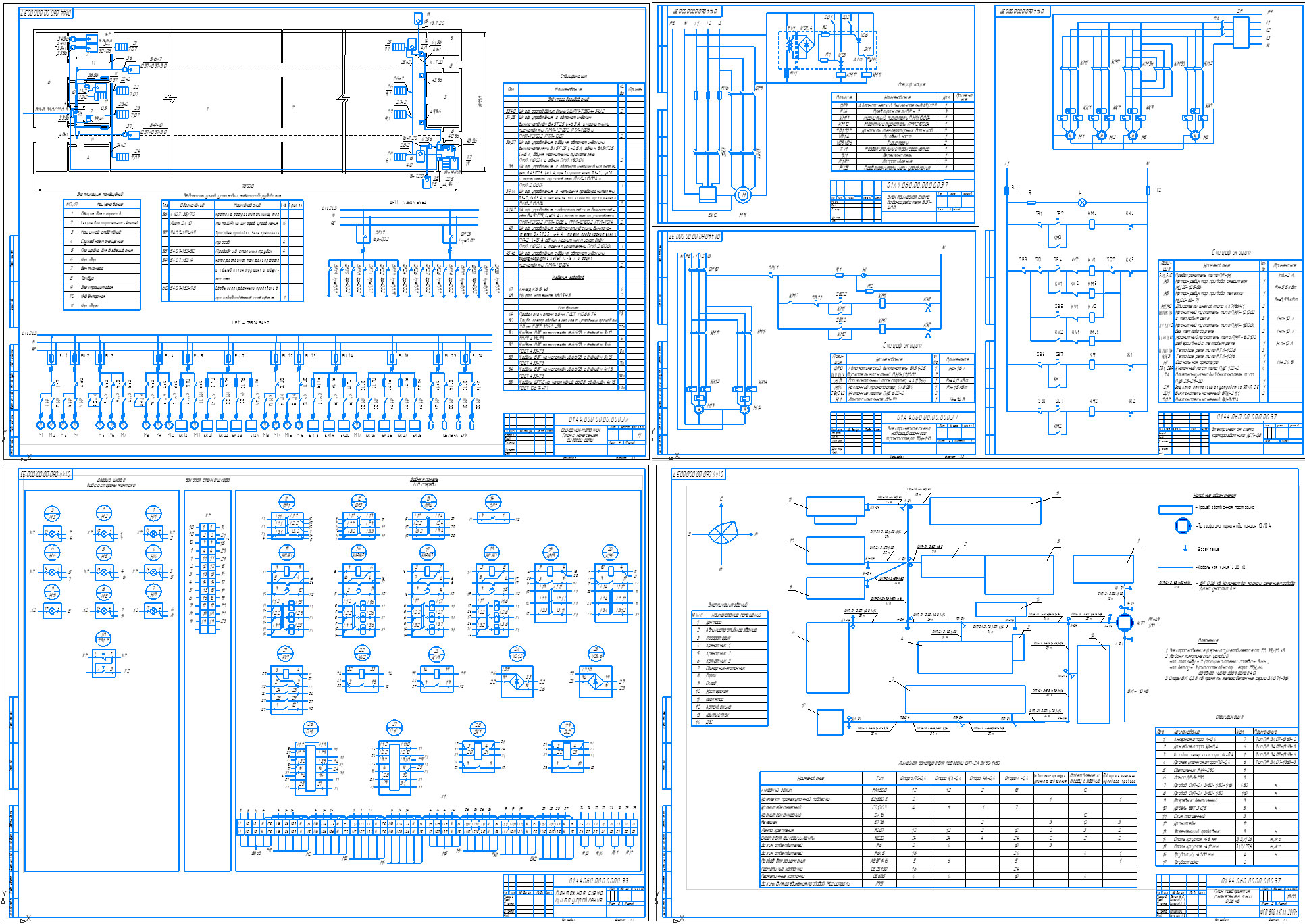

В данном проекте рассматривается электрификация свинарник. Проект содержит пояснительную записку, электротехнический расчет, таблицы и 9 листов формта А1 графической части. Объектом электрификации является корпус для опоросов на 52 места и поросят отъемышей на 380 мест. Технологическим процессом предусмотрено поступление свиноматок для опоросов и откорм поросят до четырех месячного возраста
ОГЛАВЛЕНИЕ
2 ХАРАКТЕРИСТИКА СВИНАРНИКА ДЛЯ ОПОРОСОВ НА 52 МЕ-СТА И ПОРОСЯ ТЪЕМЫШЕЙ НА 380 МЕСТ 10
3 СВЕТОТЕХНИЧЕСКИЙ РАСЧЕТ 11
3.1 Выбор источников света 11
3.2 Выбор системы и вида освещения 11
3.3 Выбор нормируемой освещенности и коэффициента запаса 11
3.4 Выбор осветительных приборов 12
3.5 Размещение осветительных приборов на плане 13
3.6 Определение мощности и числа источников света 17
3.7 Определение мощности ламп во вспомогательных помещениях мето-дом удельной мощности 18
3.8 Расчет освещения в электрощитовой 19
4 РАСЧЕТ И ВЫБОР ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ 23
4.1 Расчет и выбор оборудования для вентиляции и отопления 23
4.2 Выбор кормораздатчика 31
4.3 Выбор навозоуборочного транспортера 32
4.4 Выбор водонагревателя 33
4.5 Режим работы облучательной установки 33
5 РАСЧЕТ ЭЛЕКТРИЕСКИХ НАГРУЗОК 36
5.1 Расчет осветительных нагрузок 36
5.2 Расчет силовых нагрузок 37
5.3 Расчет тепловых нагрузок 40
5.4 Расчет специальных нагрузок 41
5.5 Расчет нагрузок на вводе 41
6 ВЫБОР АППАРАТУРЫ УПРАВЛЕНИЯ И ЗАЩИТЫ 43
7 РАСЧЕТ ВНУТРЕННЕЙ СИЛОВОЙ СЕТИ 48
8 РАСЧЕТ СЕТИ 0,38 кВ 50
9 Расчет токов короткого замыкания 51
10 Разработка приточно-вытяжной вентиляции с применением роторных теплообменников 63
10.1 Общее положение 63
10.2 Требование микроклимата в свинарнике 65
10.3 Выбор теплообменника 65
10.4 Расчет теплообменника в секции для свиноматок 67
10.5 Расчет теплообменника в секции для поросят отъемышей 75
10.6 Выбор схемы установки вращающегося регенератора в системе вентиляции 76
10.7 Разработка схемы управления 79
10.8 Выбор аппаратуры 80
11 ЭКСПЛУАТАЦИЯ ЭЛЕКТРООБОРУДОВАНИЯ 83
12 Безопасность и экологичность проекта 88
12.1 Мероприятия по обеспечению электробезопасности 88
12.2 Пожарная безопасность 91
12.3 Экологическая безопасность 94
13. ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРИМЕНЕНИЕ РОТОРНЫХ ТЕПЛООБМЕННИКОВ 97
13.1 Расчет капитальных вложений 97
13.2 Определение годовых эксплуатационных затрат 100
13.3 Технико-экономическая оценка эффективности проектируемого технического решения 106
13.4 Расчет чистого дисконтированного дохода 107
ЛИТЕРАТУРА 106
