КОМПАС 3D 18

Электрооборудованию сушильной установки

Светлогорский Государственный Индустриальный Колледж
Кафедра электроснабжения (по отраслям)
Курсовой проект по дисциплине "Электрооборудование"
На тему: "Электрооборудование сушильной установки" 2013

Исходные данные:
Вентилятор производительностью 35 м^3/сек и напор 450 Па.
Калорифер, состоящий из трёхфазного нагревателя мощностью 35 кВт

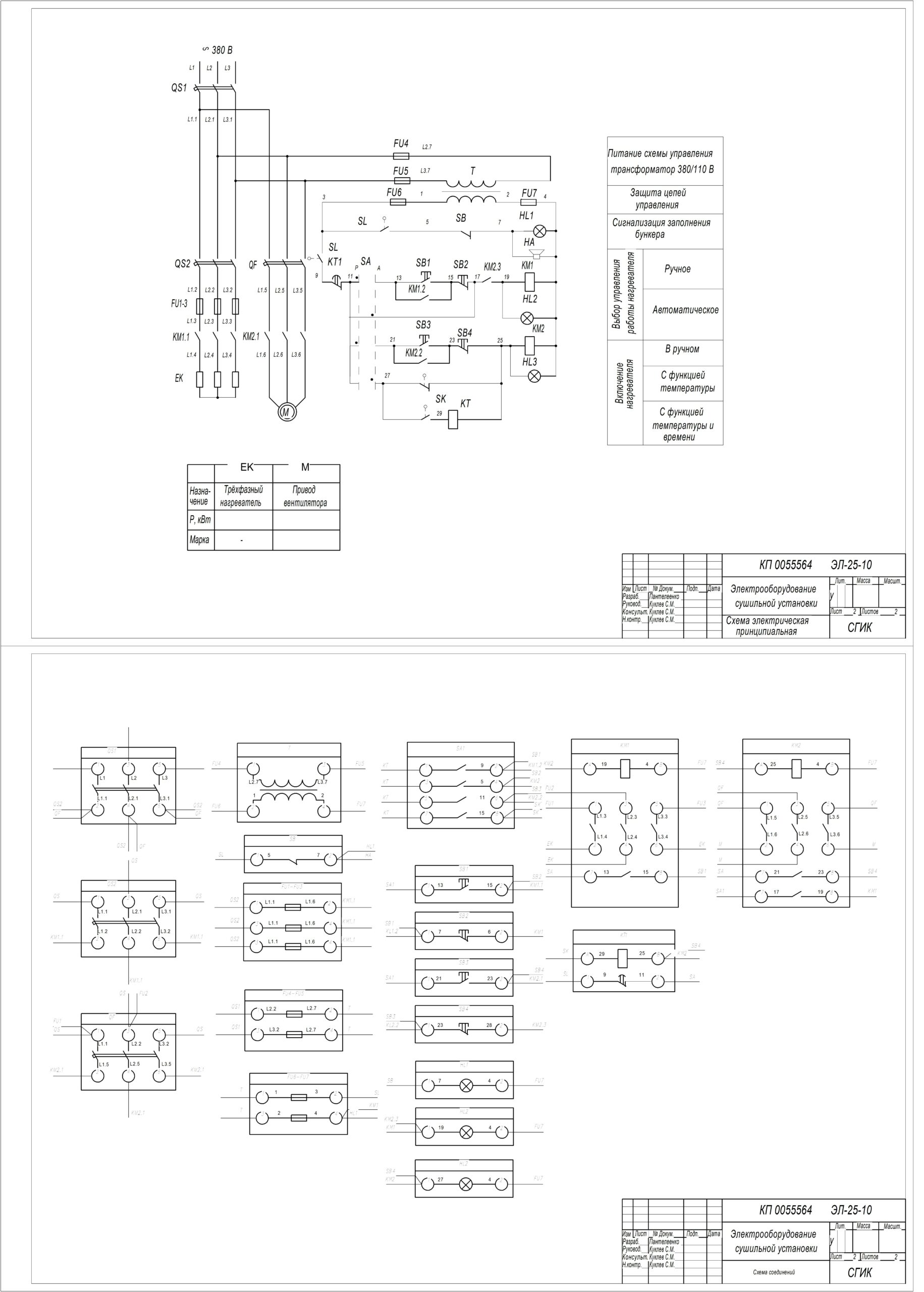

Исходя из данных в курсовом проектировании необходимо спроектировать электрическую схему управления и выбрать соответствующие аппараты и устройства для сушильной установки. Установка имеет калорифер, состоящий из трёхфазного нагревателя мощностью 35 кВт и вентилятора с приводом от асинхронного двигателя, для сушки сыпучего материала. Схема управления питается через понизительный трансформатор на номинальное напряжение вторичной цепи 100 В. Схема управления предусматривает, автоматическое и ручное включение калорифера, только после заполнения сушильного бункера, двухпозиционное регулирование температурного режима и выдержке при заданной температуры в течении заданного времени и отключении установки, сигнализацию режимов работы нагревателя и вентилятора, световую и звуковую сигнализацию заполнения бункера. Вентилятор имеет производительность 35 м^3/сек и напор 450 Па.
Установки активного вентилирования выпускают со шкафами управления и автоматизации. В принципиальной электрической схеме управления сушилкой показана основное и вспомогательное оборудование. Для защиты цепи управления и цепи управления применяются автоматические воздушные выключатели (далее АВВ) и предохранители.

Содержание:
Введение
1. Назначение станка и общая характеристика электрооборудования
2. Принципиальная схема и порядок ее работы
3. Выбор электродвигателей
4. Выбор электрических аппаратов и элементов схемы управления
5. Расчет параметров и выбор аппаратов защиты
6. Расчет трансформатора цепей управления
7. Расчет и выбор проводов и кабелей
8. Размещение элементов схемы управления
9. Таблица соединений оборудования
10. Охрана труда и техника безопасности
Приложение: Перечень элементов электрооборудования
Список литературы

Состав: Схема электрическая принципиальная, Схема соединений, ПЗ. Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электрооборудованию сушильной установки

Электрооборудование сушильной установки.dwg
КП по ЭО Сушилка.docx
