Барабанная сушильная установка для сахара-песка

2643

200

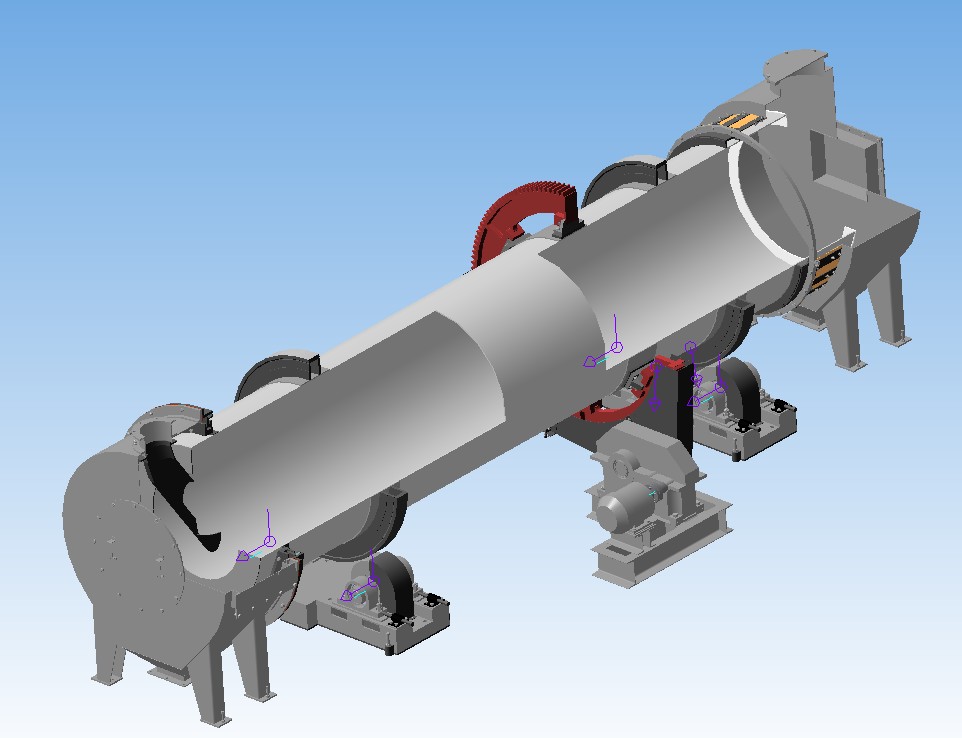

3D модель Барабанная сушильная установка для сахара-песка

Барабанной сушильной установки, технологического процесса сушки сахара-песка. Основной элемент барабанной сушилки - сушильная камера - представляет собой наклонный цилиндрический сварной вращающийся барабан, на корпус которого надеты два бандажа и зубчатый венец. Бандажами барабан опирается на свободно вращающиеся ролики, установленные на рамках опорной и опорно-упорной станций . Два упорных ролика на раме опорно-упорной станции ограничивают осевое смещение барабана. Барабан вращается вокруг своей оси. Вращение барабану передаётся от электродвигателя через редуктор , смонтированных на общей раме (приводная станция ), и зубчатую передачу. Зубчатая передача закрыта кожухом. У разгрузочного конца барабана имеется подпорное устройство, назначение которого состоит в поддержании определенной степени заполнения барабаном материала. Время сушки 2000 кг сахара-песка составляет 36 минут. Исходные данные: число оборотов 0,87 об/мин, мощность необходимая для вращения барабана N = 96,5 кВт, толщину стенки барабана 11,2 мм, вес барабана 2,58 т, вес изоляции 0,4 т, длина барабана 6,3 м, диаметр барабана 1,8 м, общая длина сушильного аппарата 7,8 м.

3D Модели барабанная сахарный песок сушилка сушильная установка Сушка

Автор

Макс Хомич

Дата

08.04.2017

Язык

Русский

Состав

Полная сборка 3D с библиотекой , чертёж с размерами

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

сборка
- Полумуфта 2_(fn-64).m3d
- Рама_(fn-102).a3d
- Крышка_(fn-72).m3d
- Гайка 10,6_(fn-69).m3d
- Ролик_(fn-14).m3d
- PLib_Studs_GOST_24379_1_1_812_(fn-139).m3d
- PLib_stove_square_GOST_24379_1_812_(fn-131).m3d
- Бункер левый_(fn-56).m3d
- Корпус_(fn-22).m3d
- PLib_Screw_GOST_1485-84_900_(fn-133).m3d
- PLib_bolts_foundation_GOST_24379_1_1_812_(fn-138).a3d
- PLib_armature_GOST_8752_79_712_(fn-42).m3d
- Резиновая втулка_(fn-66).m3d
- PLib_Bearing_GOST_5721_712_(fn-18).a3d
- Ось_(fn-26).m3d
- Кольцо лабиринта верхнее_(fn-78).m3d
- стенка_(fn-105).m3d
- PLib_bolts_foundation_GOST_24379_1_2_1_812_(fn-128).a3d
- Рама привода_(fn-92).m3d
- Опора колеса_(fn-10).m3d
- Ролик опорный_(fn-11).a3d
- Опора_(fn-106).m3d
- Lib
  - plib_bolt_1_900.m3d
  - plib_bearing_gost_6364_712.a3d
  - PLib_Key_prismatic_712.m3d
  - PLib_G-sort_GOST_19853_911.m3d
  - constr3d.l3d
  - plib_collar_8752_79_712.a3d
- Ролик упорный_(fn-23).a3d
- Крышка_(fn-33).m3d
- Фиксирующее кольцо_(fn-71).m3d
- Кольцо стопорное_(fn-15).m3d
- ГАЙКА_(fn-116).m3d
- Кольцо разрезное_(fn-97).m3d
- Редуктор Ц2У-250 л_(fn-60).m3d
- Стенка внутренняя_(fn-104).m3d
- Вал ролика_(fn-12).m3d
- Накладка_(fn-111).m3d
- Часть кожуха 2_(fn-84).m3d
- Уголок_(fn-121).m3d
- Кожух ролика_(fn-118).a3d
- PLib_case_GOST_8752_79_712_(fn-41).m3d
- Рама 2_(fn-99).a3d
- PLib_Studs_GOST_24379_1_2_812_(fn-129).m3d
- Кожух_(fn-82).a3d
- Уплотнение лабиринтное_(fn-76).a3d
- Пластина опора кожуха_(fn-135).m3d
- Бандаж_(fn-5).m3d
- Бункер правый_(fn-55).m3d
- Бобышка_(fn-115).m3d
- Крышка 2_(fn-74).m3d
- Ралик_(fn-28).m3d
- Основание_(fn-100).m3d
- Платик_(fn-114).m3d
- Втулка_(fn-67).m3d
- Накладка2_(fn-112).m3d
- Редуктор_(fn-58).a3d
- Колесо зубчатое_(fn-9).m3d
- Уплотнение 1_(fn-93).m3d
- Крышка _(fn-30).m3d
- Двигатель_(fn-61).m3d
- стенка2_(fn-109).m3d
- Кольцо_(fn-47).m3d
- Рама СБ_(fn-122).a3d
- PLib_Nut_OST92_900_(fn-51).m3d
- PLib_Nut_OST92_712_(fn-132).m3d
- Винт А.М20-6gx150 ГОСТ 1485-84_(fn-123).m3d
- PLib_ring_outside_GOST_6364_712_(fn-39).m3d
- Рама СБ2_(fn-98).a3d
- PLib_spring_GOST_8752_79_712_(fn-43).m3d
- Накладка под бандаж_(fn-7).m3d
- Палец_(fn-65).m3d
- Стенка торцевая_(fn-101).m3d
- Обечайка барабана_(fn-2).m3d
- стенка бок_(fn-107).m3d
- барабан_(fn-48).a3d
- PLib_ring_outside_GOST_5721_712_(fn-19).m3d
- МУФТА УПРУГАЯ ВТУЛОЧНО-ПАЛЬЦЕВАЯ_(fn-62).a3d
- PLib_Nut_OST92_712_(fn-126).m3d
- Шайба_(fn-35).m3d
- PLib_roller_GOST_5721_712_(fn-20).m3d
- Стенка боковая_(fn-103).m3d
- Вал_(fn-59).m3d
- Крышка_(fn-110).m3d
- Стенка кожуха_(fn-120).m3d
- Винт_(fn-117).m3d
- Уголок6_(fn-91).m3d
- Накладка под колесо_(fn-50).m3d
- Обечайка кожуха_(fn-119).m3d
- Сушильный барабан_(fn-1).a3d
- Полумуфта 1_(fn-63).m3d
- Уголок_(fn-86).m3d
- Резиновое уплотнение_(fn-80).m3d
- PLib_Washer_3_712_(fn-137).m3d
- Уголок4_(fn-89).m3d
- Планка уплотнения_(fn-94).m3d
- Опора Бандажа_(fn-6).m3d
- Вставка_(fn-57).m3d
- PLib_Washer_2_712_(fn-52).m3d
- PLib_roller_GOST_6364_712_(fn-38).m3d
- Колесо привода_(fn-54).m3d
- PLib_Vashers_GOST_24379_1_812_(fn-130).m3d
- накладка_(fn-49).m3d
- Уголок3_(fn-88).m3d
- Накладка фиксатор_(fn-81).m3d
- Болт 2.1.M24x600 ГОСТ 24379.1-80_(fn-124).a3d
- Крышка прямоугольная_(fn-73).m3d
- PLib_Washer_1_712_(fn-53).m3d
- PLib_bush_GOST_6364_712_(fn-40).m3d
- Фиксирующий винт_(fn-70).m3d
- Шпилька_(fn-113).m3d
- стенка бок 2_(fn-108).m3d
- оПОРА_(fn-134).m3d
- Уголок2_(fn-87).m3d
- PLib_ring_inside_GOST_5721_712_(fn-21).m3d
- Накладка по колесо_(fn-8).m3d
- Уголок5_(fn-90).m3d
- Уплотнение_(fn-95).m3d
- Торец левый_(fn-3).m3d
- Часть кожуха 3_(fn-85).m3d
- Шпилька_(fn-127).m3d
- Стойка опора кожуха_(fn-136).m3d
- PLib_ring_inside_GOST_6364_712_(fn-37).m3d
- Часть кожуха 1_(fn-83).m3d
- Кольцо лабиринта_(fn-77).m3d
- Крепление лабиринта_(fn-79).m3d
- Ткань_(fn-96).m3d
- Спираль.m3d
- PLib_stove_square_GOST_24379_1_812_(fn-125).m3d
- Шайба 10_(fn-68).m3d
- Торец правый_(fn-4).m3d
- прокладка_(fn-75).m3d
- Основание_(fn-24).m3d
- Sys
  - bo_atr.lat
  - graphic.lyt
  - GRAPHIC.BSS
  - Spc.lat
чертёж простой.cdw
