Сушильный барабан для сушки песка

Сушилка барабанная для сушки песка
Производительность 12 000 кг/ч
Диаметр сушильного барабана 1,2 м
Длина сушильного барабана 6 м

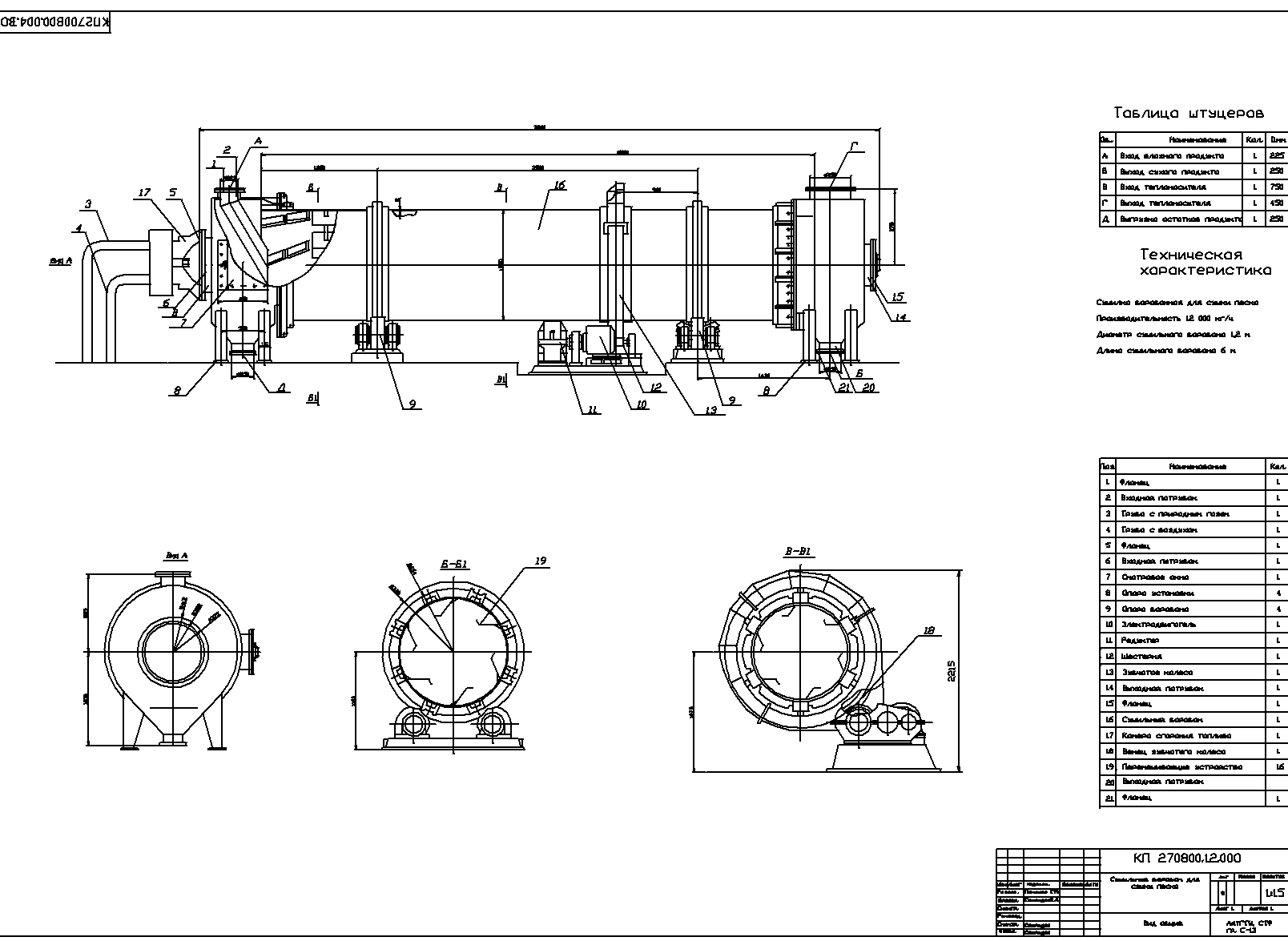

Барабанные конвективные сушилки наиболее широко применяются в промышленности строительных материалов. Они просты в обращении, экономичны и надежны в эксплуатации. Барабанная сушилка, изображенная на рисунке 3.1 состоит из вращающегося стального барабана 7, установленного под углом 4-60 к горизонту. Барабан снабжен венцовой шестерней 4, через которую осуществляется его вращение, и двумя опорными бандажами 3. Бандажи при вращении барабана катятся по неподвижным роликовым опорам 5 и исключают возможность передвижения барабана в продольном направлении. Торцы барабана с помощью уплотнительных колец 9 укреплены в камерах 2 и 6.Камера 2 служит для отбора и выведения отработанного теплового агента в атмосферу, а также для подачи материала через течку 1 питателем. Через камеру 8 отбирается высушенный материал, который через затвор 10 попадает в ковшовый конвейер.
Сушильный барабан работает по методу противотока. В качестве теплового агента применяются дымовые газы от сжигания природного газа. Дымовые газы поступают в сушильную камеру и ассимилируют влагу песка. Отработанный сушильный агент поступает в отсасывающую камеру, откуда он выбрасывается в атмосферу. Металлический корпус барабана для повышения экономичности сушки снабжают внутренними насадками.
