1.Сушильный барабан предназначен для тепловой обработки различных сыпучих продуктов.
2.Влажность продукта:
начальная- 35...40%,
конечная- 2...7%.
3.Температура сушильного агента:
на входе в сушилку- 700...750 С,
на выходе из сушилки- 100...150 С
4.Коэффициент заполнения корпуса продуктом- 0,2.
5.Частота вращения корпуса- 8,1 об/мин.
6.Производительность по испарённой влаге- 310 кг/час.
7.Сушильный агент- продукты сгорания топлива или горячий воздух.
8.Рекомендуемый угол наклона корпуса к горизонтали- 1...4 .
9.Допускаемые температуры стенки корпуса:
минимальная- минус 15 С;
максимальная- 350 С.
10.Допускаемая нагрузка на каждую опорную станцию- 16т.
11.Привод:
мощность двигателя- 7,5 квт.
частота вращения вала двигателя- 1500 об/мин;
передаточное число редуктора- 31,5;
передаточное число зубчатой пары- 5,7.
- Главная -
- Чертежи -
- Промышленность -
- Оборудование для технологических процессов -
- Сушка -
- Барабан сушильный

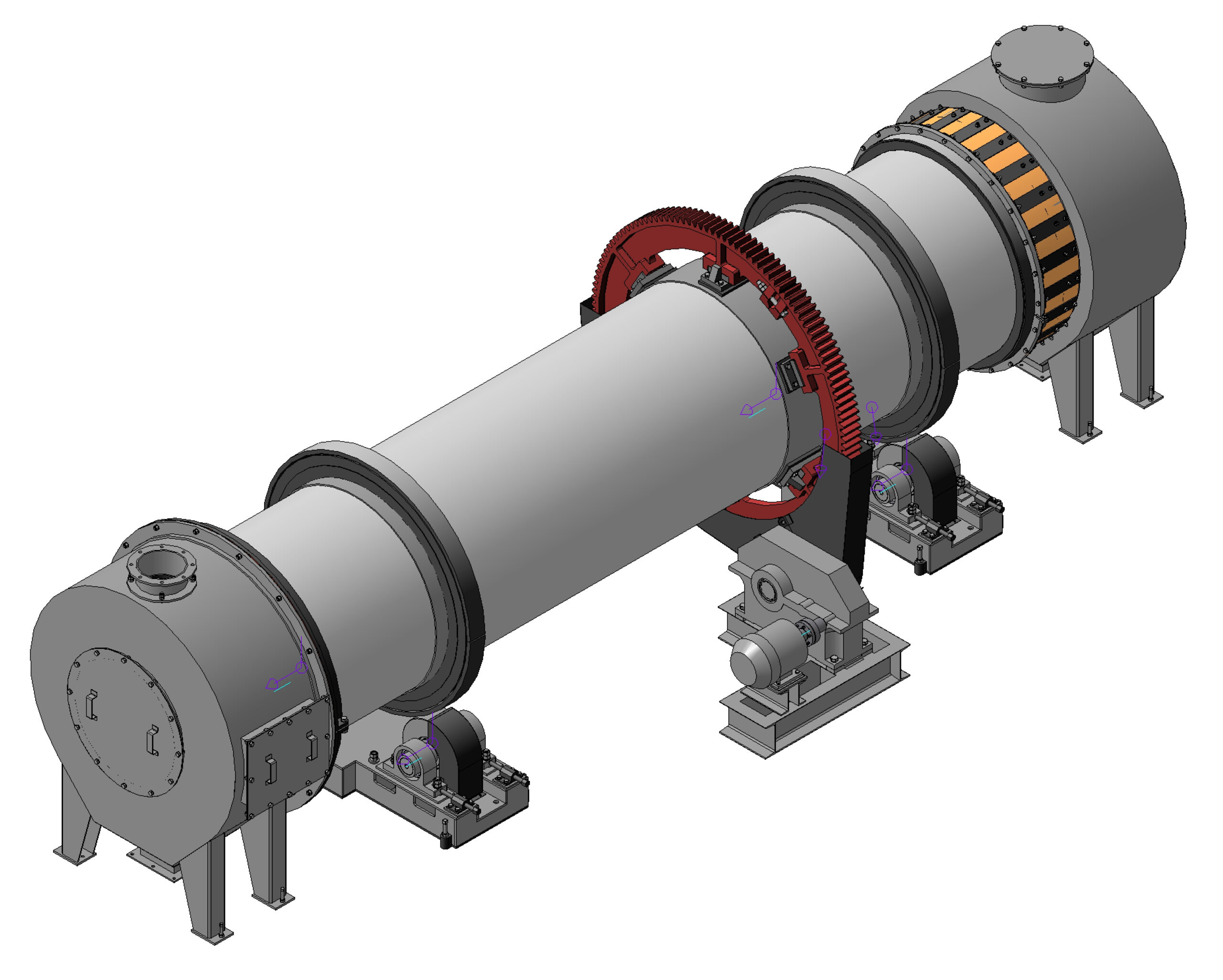

Барабан сушильный
4
373
13044
60
10
200
Сообщить о проблеме
Автор
Vlad
Дата
28.09.2015
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 13sp2
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
constr3d.l3d
-
plib_bearing_gost_6364_712.a3d
-
plib_bolt_1_900.m3d
-
plib_collar_8752_79_712.a3d
-
PLib_G-sort_GOST_19853_911.m3d
-
PLib_Key_prismatic_712.m3d
-
-
-
bo_atr.lat
-
GRAPHIC.BSS
-
graphic.lyt
-
Spc.lat
-
-
KOMPAS - Сушильный барабан_(fn-1).jpg
-
PLib_armature_GOST_8752_79_712_(fn-42).m3d
-
PLib_Bearing_GOST_5721_712_(fn-18).a3d
-
PLib_bolts_foundation_GOST_24379_1_1_812_(fn-138).a3d
-
PLib_bolts_foundation_GOST_24379_1_2_1_812_(fn-128).a3d
-
PLib_bush_GOST_6364_712_(fn-40).m3d
-
PLib_case_GOST_8752_79_712_(fn-41).m3d
-
PLib_Nut_OST92_712_(fn-126).m3d
-
PLib_Nut_OST92_712_(fn-132).m3d
-
PLib_Nut_OST92_900_(fn-51).m3d
-
PLib_ring_inside_GOST_5721_712_(fn-21).m3d
-
PLib_ring_inside_GOST_6364_712_(fn-37).m3d
-
PLib_ring_outside_GOST_5721_712_(fn-19).m3d
-
PLib_ring_outside_GOST_6364_712_(fn-39).m3d
-
PLib_roller_GOST_5721_712_(fn-20).m3d
-
PLib_roller_GOST_6364_712_(fn-38).m3d
-
PLib_Screw_GOST_1485-84_900_(fn-133).m3d
-
PLib_spring_GOST_8752_79_712_(fn-43).m3d
-
PLib_stove_square_GOST_24379_1_812_(fn-125).m3d
-
PLib_stove_square_GOST_24379_1_812_(fn-131).m3d
-
PLib_Studs_GOST_24379_1_1_812_(fn-139).m3d
-
PLib_Studs_GOST_24379_1_2_812_(fn-129).m3d
-
PLib_Vashers_GOST_24379_1_812_(fn-130).m3d
-
PLib_Washer_1_712_(fn-53).m3d
-
PLib_Washer_2_712_(fn-52).m3d
-
PLib_Washer_3_712_(fn-137).m3d
-
Бандаж_(fn-5).m3d
-
Бобышка_(fn-115).m3d
-
Болт 2.1.M24x600 ГОСТ 24379.1-80_(fn-124).a3d
-
Бункер левый_(fn-56).m3d
-
Бункер правый_(fn-55).m3d
-
Вал_(fn-59).m3d
-
Вал ролика_(fn-12).m3d
-
Винт_(fn-117).m3d
-
Винт А.М20-6gx150 ГОСТ 1485-84_(fn-123).m3d
-
Вставка_(fn-57).m3d
-
Втулка_(fn-67).m3d
-
ГАЙКА_(fn-116).m3d
-
Гайка 10,6_(fn-69).m3d
-
Двигатель_(fn-61).m3d
-
Кожух_(fn-82).a3d
-
Кожух ролика_(fn-118).a3d
-
Колесо зубчатое_(fn-9).m3d
-
Колесо привода_(fn-54).m3d
-
Кольцо_(fn-47).m3d
-
Кольцо лабиринта_(fn-77).m3d
-
Кольцо лабиринта верхнее_(fn-78).m3d
-
Кольцо разрезное_(fn-97).m3d
-
Кольцо стопорное_(fn-15).m3d
-
Корпус_(fn-22).m3d
-
Крепление лабиринта_(fn-79).m3d
-
Крышка 2_(fn-74).m3d
-
Крышка _(fn-30).m3d
-
Крышка_(fn-33).m3d
-
Крышка_(fn-72).m3d
-
Крышка_(fn-110).m3d
-
Крышка прямоугольная_(fn-73).m3d
-
МУФТА УПРУГАЯ ВТУЛОЧНО-ПАЛЬЦЕВАЯ_(fn-62).a3d
-
Накладка2_(fn-112).m3d
-
Накладка_(fn-111).m3d
-
Накладка под бандаж_(fn-7).m3d
-
Накладка под колесо_(fn-50).m3d
-
Накладка по колесо_(fn-8).m3d
-
Накладка фиксатор_(fn-81).m3d
-
Обечайка барабана_(fn-2).m3d
-
Обечайка кожуха_(fn-119).m3d
-
Опора_(fn-106).m3d
-
Опора Бандажа_(fn-6).m3d
-
Опора колеса_(fn-10).m3d
-
Основание_(fn-24).m3d
-
Основание_(fn-100).m3d
-
Ось_(fn-26).m3d
-
Палец_(fn-65).m3d
-
Планка уплотнения_(fn-94).m3d
-
Пластина опора кожуха_(fn-135).m3d
-
Платик_(fn-114).m3d
-
Полумуфта 1_(fn-63).m3d
-
Полумуфта 2_(fn-64).m3d
-
Ралик_(fn-28).m3d
-
Рама 2_(fn-99).a3d
-
Рама_(fn-102).a3d
-
Рама СБ2_(fn-98).a3d
-
Рама СБ_(fn-122).a3d
-
Рама привода_(fn-92).m3d
-
Редуктор_(fn-58).a3d
-
Редуктор Ц2У-250 л_(fn-60).m3d
-
Резиновая втулка_(fn-66).m3d
-
Резиновое уплотнение_(fn-80).m3d
-
Ролик_(fn-14).m3d
-
Ролик опорный_(fn-11).a3d
-
Ролик упорный_(fn-23).a3d
-
Стенка боковая_(fn-103).m3d
-
Стенка внутренняя_(fn-104).m3d
-
Стенка кожуха_(fn-120).m3d
-
Стенка торцевая_(fn-101).m3d
-
Стойка опора кожуха_(fn-136).m3d
-
Сушильный барабан_(fn-1).a3d
-
Ткань_(fn-96).m3d
-
Торец левый_(fn-3).m3d
-
Торец правый_(fn-4).m3d
-
Уголок2_(fn-87).m3d
-
Уголок3_(fn-88).m3d
-
Уголок4_(fn-89).m3d
-
Уголок5_(fn-90).m3d
-
Уголок6_(fn-91).m3d
-
Уголок_(fn-86).m3d
-
Уголок_(fn-121).m3d
-
Уплотнение 1_(fn-93).m3d
-
Уплотнение_(fn-95).m3d
-
Уплотнение лабиринтное_(fn-76).a3d
-
Фиксирующее кольцо_(fn-71).m3d
-
Фиксирующий винт_(fn-70).m3d
-
Часть кожуха 1_(fn-83).m3d
-
Часть кожуха 2_(fn-84).m3d
-
Часть кожуха 3_(fn-85).m3d
-
Шайба 10_(fn-68).m3d
-
Шайба_(fn-35).m3d
-
Шпилька_(fn-113).m3d
-
Шпилька_(fn-127).m3d
-
барабан_(fn-48).a3d
-
накладка_(fn-49).m3d
-
оПОРА_(fn-134).m3d
-
прокладка_(fn-75).m3d
-
стенка2_(fn-109).m3d
-
стенка_(fn-105).m3d
-
стенка бок 2_(fn-108).m3d
-
стенка бок_(fn-107).m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Руслан
Илья Макушин
Михаил
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день! Нужна обжиговая печь такого же диаметра, барабанного типа
Возможно мы бы могли предложить автору подработку, но я не вижу возможности связаться с ним на прямую, если есть заинтересованность оставьте контакты или напишите что нет
Здравствуйте! Как можно связаться с автором 3D модели?
Туточки я. Что хотели? Вряд ли смогу помочь. Прожект давний. Мало что помню
Добрый день! Скажите пожалуйста, что за тип уплотнения используется на барабане? С левой части понятно, там лабиринтное уплотнение, а вот с правой части не совсем понимаю что такое.
Здравствуйте! Вы можете задать вопрос по работе тут.
Какие габариты у барабана?
Здравствуйте, наружный диаметр 1200, диаметр 6000 мм
Редуктор раздеталирован там или просто бобышкой нарисован?
одной деталькой - упрощено
Как можно скачать даный проект?
вот варианты
спасибо
Скачал данный проект, открылся пару раз, и больше не открывается общая сборка. В компасе проблем нет. Повторно скачать как??
Повторно можно скачать сколько угодно раз в своем профиле.
Здравствуйте. Подскажите размеры сушильного барабана?
Проект полный для сборки и входит ли в него циклон.
Мне нужен полный проект для сборки сушильной линии для торфа
С Уважением Алексей
Только 3д сборка сушильного барабана. Смотрите то что на картинке есть, то и есть. Больше ничего.
Рабочих чертежей нет. Только 3д модели.
Циклон для последующей очистки воздуха? В самой линии его нет. Есть один на несколько линий. Циклон покупной. Его характеристик я не знаю.
Как будет вести себя торф при сушке в этом барабане тоже сказать не могу.
