Общие указания

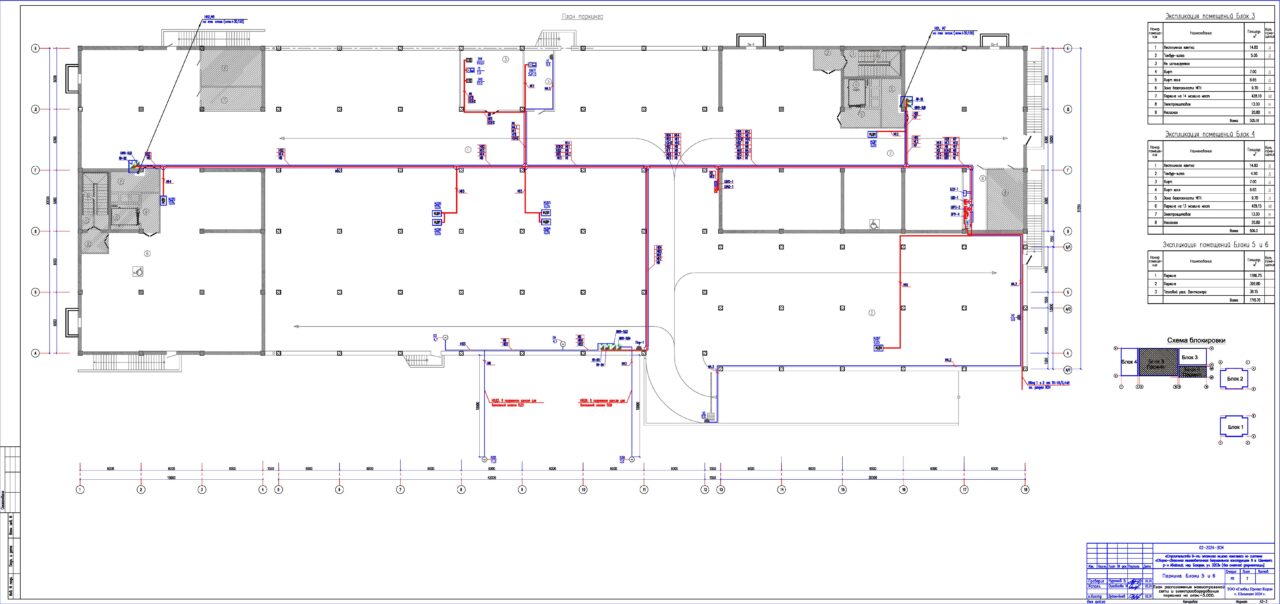

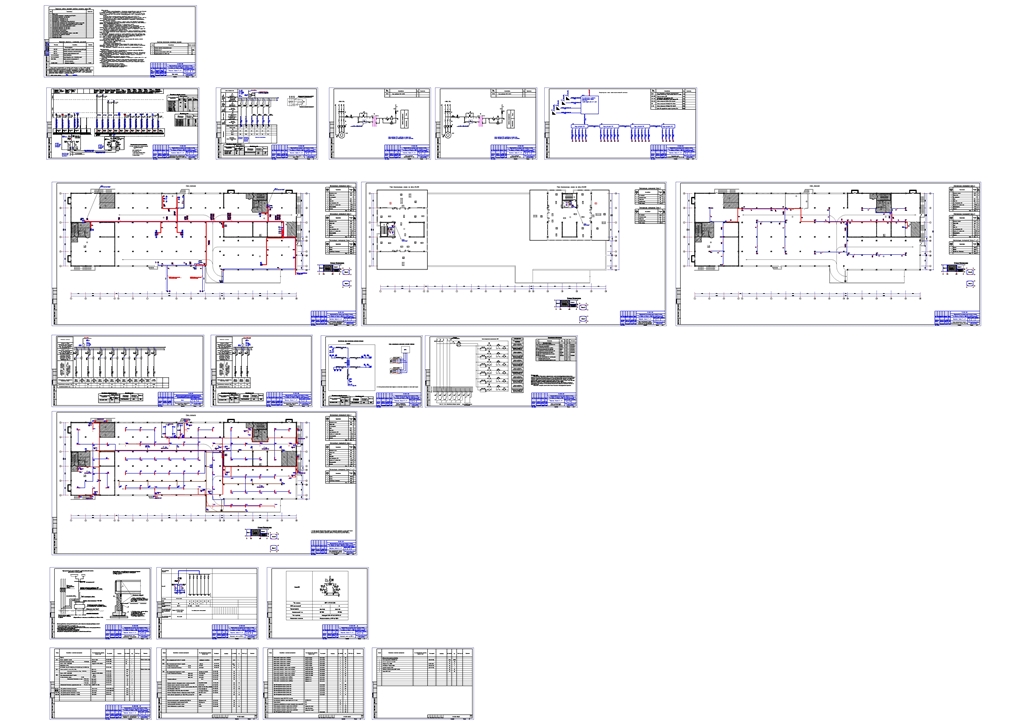

Проект силового электрооборудования и внутреннего электроосвещения жилого дома выполнен на основании архитектурно-строительной и технологической частей, а также задания на проектирование и в соответствии с нормами проектирования ПУЭ РК 2015г, СП РК 3.03-105-2014 "Стоянки автомобилей" СП РК 4.04-106-2013 "Электрооборудование жилых и общественных зданий".

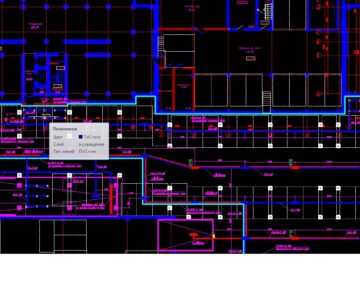

Паркинг.
В качестве вводно-распределительного устройства принят панель ВРУ-21-10.
Электроприемники 1-ой категории надежности электроснабжения питаются от ВРУ с АВР-ом через распределительный щит ЩРС-2. Шкафы ВРУ устанавливаются в электрощитовой блока 3.
Силовыми электроприемниками являются вентиляционное оборудование и противопожарное устройство, освещение помещении.
Питающие сети выполняются кабелями с медными жилами типа ВВГнг(А)-LS расчетного сечения. Учет электроэнергии осуществлен электронным счетчиками Mеркурий 234 ARTM2-03PBR.L2 с функцией АСКУЭ, предусмотренными в ВРУ-2.
Освещение осуществлено светильниками со светодиодными лампами.
Светильники подобраны в соответствии с условиями монтажа и эксплуатации.
Управление освещением предусмотрено автоматическое от датчиков движения через шкаф управления ШУО и в ручном режиме от кнопок установленные на шкафе управления ШУО.
Групповая сеть освещения выполняется открыто по стенам и по перекрытию в трубах ПВХ, кабелями ВВГнг(А)-LS с медными жилами, расчетных сечений.
Выключатели устанавливаются на высоте 1м от пола, розетки устанавливаются на высоте 1м от пола. Питание штепсельных розеток предусмотрено с применением защитных устройств УЗО с током отсечки 30мА.
Вентиляторы дымоудаление паркингов при пожаре управляются через шкафы управление типа ШУН/В-3 "Рубеж", подключенные через адресной линии пожарной сигнализации к прибору "Рубеж-2ОП".
Рабочая вентиляция паркинга управляются через ящик управление типа Я5111-3274 и Я5111-3074У1 от сигнала газоаналитической системы паркинга.
Газоаналитическая система паркинга
Для измерение концентрация (ПДК) содержания оксида углерода (СО) паркинге, принято газосигнализатор «СКВА-03-08», состоящий из:
-Блок сигнализации и управления «СКВА-03-08»;
-Модуль расширения «МР8»
-Измерительные преобразователи А312
При превышении порога содержания оксида углерода (СО) в воздухе рабочей зоны блок сигнализации и управления «СКВА-03-08» замыкает контакт на включение вытяжного вентилятора, управляемый ящиками управления Я5111.
Блок сигнализации и управления «СКВА-03-08» установлен в электрощитовой блока 3.
Меры безопасности.
Питание электроприемников объекта осуществляется от источника напряжения 380/220В с глухозаземленной нейтралью с системой заземления TN-C-S.
Для защиты обслуживающего персонала от поражения электрическим током все металлические части электрооборудования, нормально не находящиеся под напряжением, но могущие оказаться под таковым в результате нарушения изоляции, необходимо выполнить зануление и заземление и уравнивание потенциалов.
Зануления электрооборудования выполнено следующим образом:
-в качестве заземляющих проводников используется 3-й провод для 1-о фазной сети и 5-й – для 3-х фазной сети.
Проектом предусматриваются внутренний контур заземления электрощитовой, выполненный сталью полосовой 25х4мм. Внутренний контур присоединить к внешнему минимум в двух точках.
На вводе в здание выполнить систему уравнивания потенциалов путем объединения следующих проводящих частей:
-основной (магистральный) защитный проводник
-основной (магистральный) заземляющий проводник
-стальные трубы коммуникаций зданий и между зданиями
-металлические части строительных конструкций.
