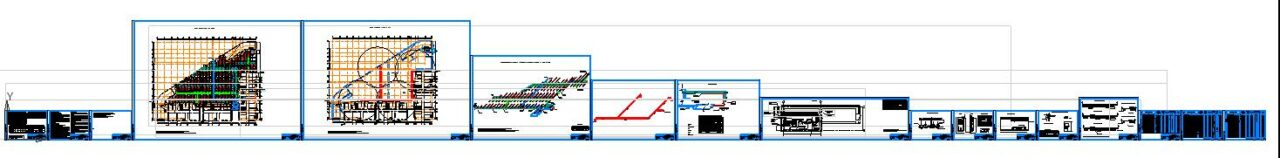

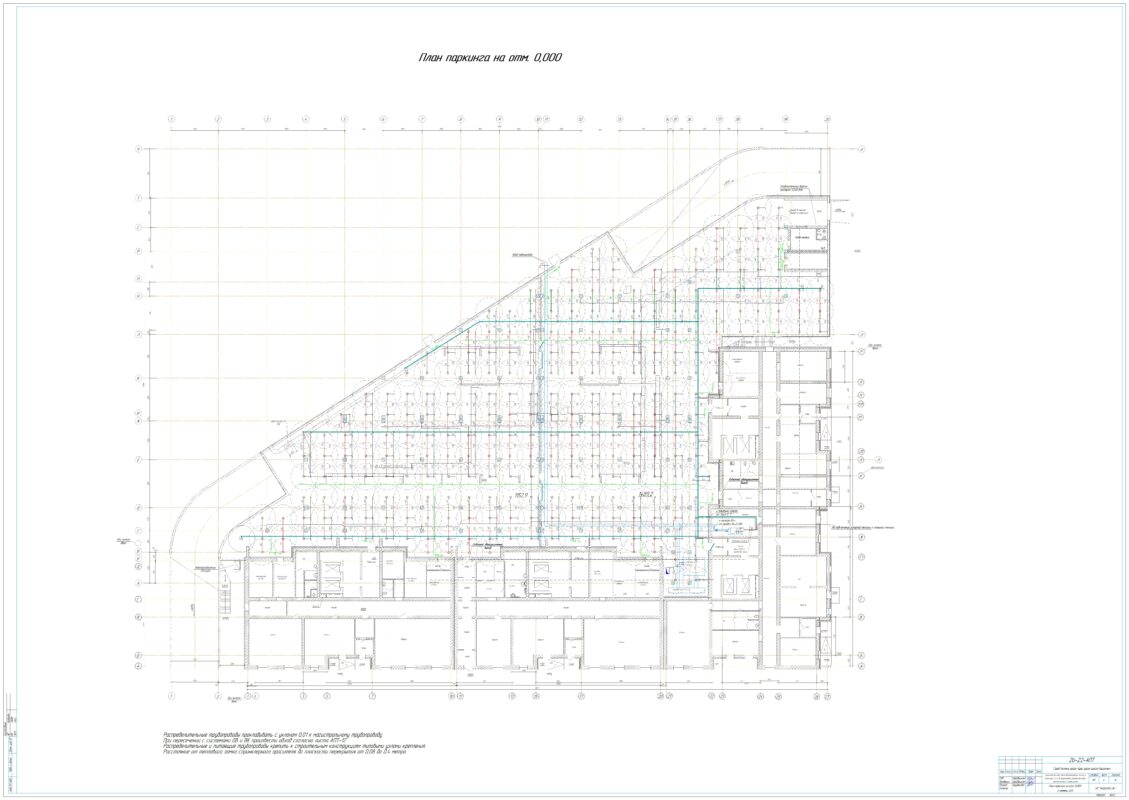

Рабочий проект по автоматическому пожаротушению паркинга площадью 2642 м2. В рабочем проекте представлены планы и схемы спринклерной системы водяного автоматического пожаротушения объединенного хозяйственно-питьевого водоснабжения.
Рабочие чертежи проекта автоматического пожаротушения паркинга на объекте разработаны
на основании следующих документов:
- технического задания на проектирование;
- чертежей архитектурно-строительных;
- действующих норм и правил проектирования;
- технических данных фирм-изготовителей и применяемое оборудование защиты.
Рабочий проект разработан в соответствии с требованиями СП РК 2.02-104-2014,
СП РК 3.03-105-2014 и технической документацией заводов-изготовителей применяемого
оборудования.
При разработке индивидуального проекта принято:
Уровень ответственности здания - объект II (нормального) уровня ответственности, не относящиеся к технически сложным, согласно "Правил определения общего порядка отнесения зданий и сооружений к технически и (или) технологически сложным объектам", утвержденных приказом Министерства национальной экономики Республики Казахстан №165 от 28 февраля 2015 года, с изменениями внесенными на основании приказа №517 от 20 декабря 2016 года, утвержденного министром национальной экономики РК:
-объекты жилищно-гражданского назначения: наземные гаражи-стоянки, высотой наземных этажей не более 5 (включительно).
Класс здания - II.
Степень огнестойкости здания - II.
Степень долговечности здания - II.
Классу функциональной пожарной опасности - Ф5.2.
Категория по взрывопожарной и пожарной опасности - В2.
Класс конструктивной пожарной опасности - С0.
Класс пожарной опасности строительных конструкций КО - непожароопасен.
Согласно СН РК 2.02-11-2002, рекомендаций технических справочников, а также расчетов,
запроектирована автоматическая установка спринклерного пожаротушения, воздушная
(температура менее +5). Паркинг не отапливаемый. Параметры проектируемой установки
автоматического спринклерного пожаротушения приняты из расчета защищаемой площади,
по второй группе помещении где интенсивность орошения 0,12 л/с, площадь для расчета расхода
воды 240 м2, время работы установки 60 мин (СН РК 2.02-102-2012, таб.2-4, приказ № 54 от
27.04.2021г.) площадь контролируемая одним оросителем не более 12 м2.
К насосной станции присоединены пожарные краны (ПК) с расходом две струи по 5,2 л/с. (объем
паркинга более 5000 м.куб.). ПК включаются нажатием кнопки "SB", установленной в каждом шкафу
пожарного крана, от которой поступает сигнал на открытие эл.задвижки, установленного на
трубопроводе в насосной станции. Над входом в тамбур-шлюз жилой зоны установлены водяные
завесы с расходом из расчета 1 л/с на метр проема. Открывается завесу вручную, краном
на обводной линии или по команде с узла управления секции на эл.клапан завесы. Расход воды на
внутреннее пожаротушение согласно гидравлического расчета с учетом спринклеров, водяных
завес и пожарных кранов составляет 40,4 л/c или 141,12=145,4 м3/ч .
Расстояние между оросителями не более 4 м, до стен и перегородок не более 2 м.
Перед самым удаленным оросителем установлен кран для манометра, для контроля давления.
Спринклерный ороситель "СВВ-12" устанавливаем розеткой вверх и температурой срабатывания 68°С.
