Электроснабжение 14 этажного монолитного здания

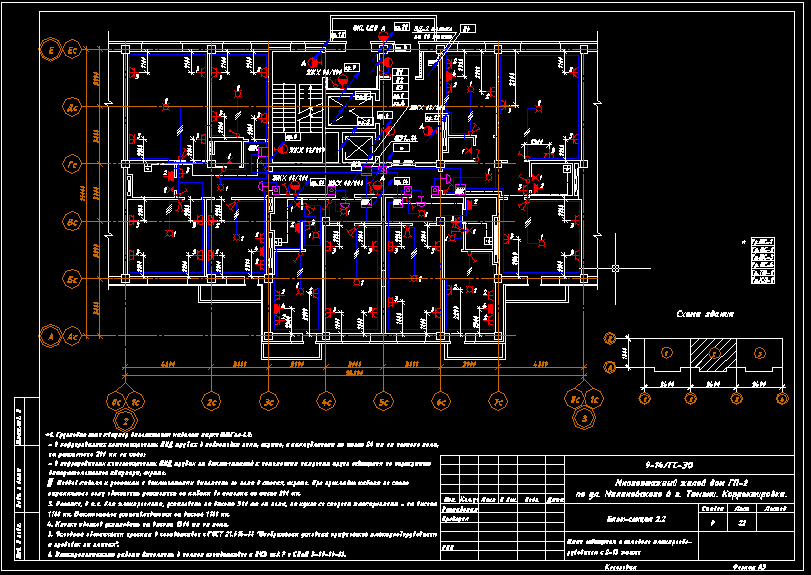

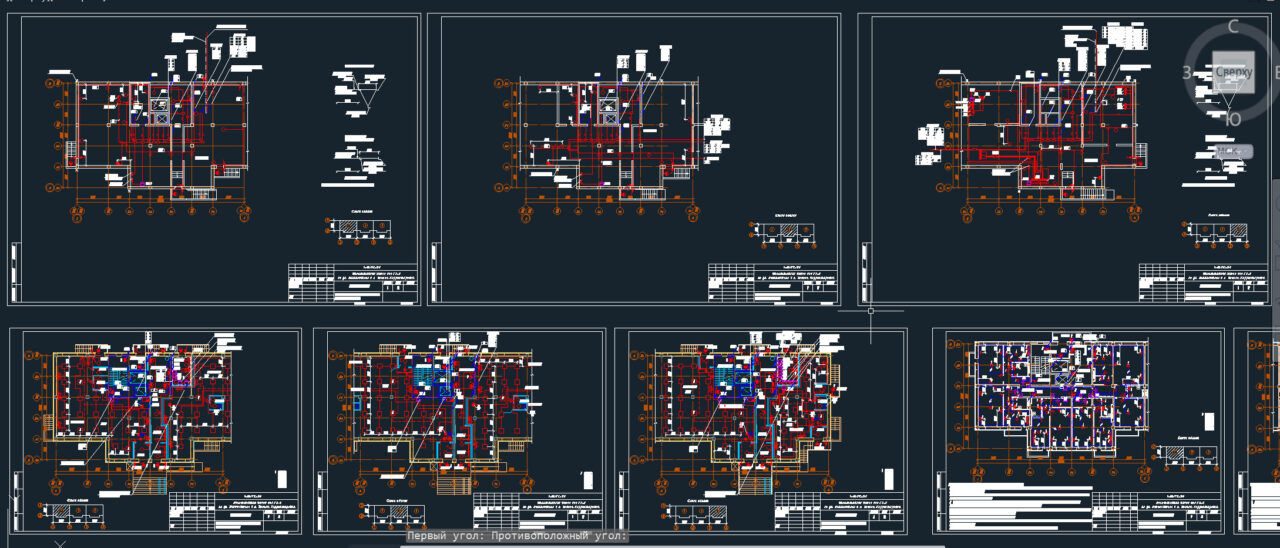

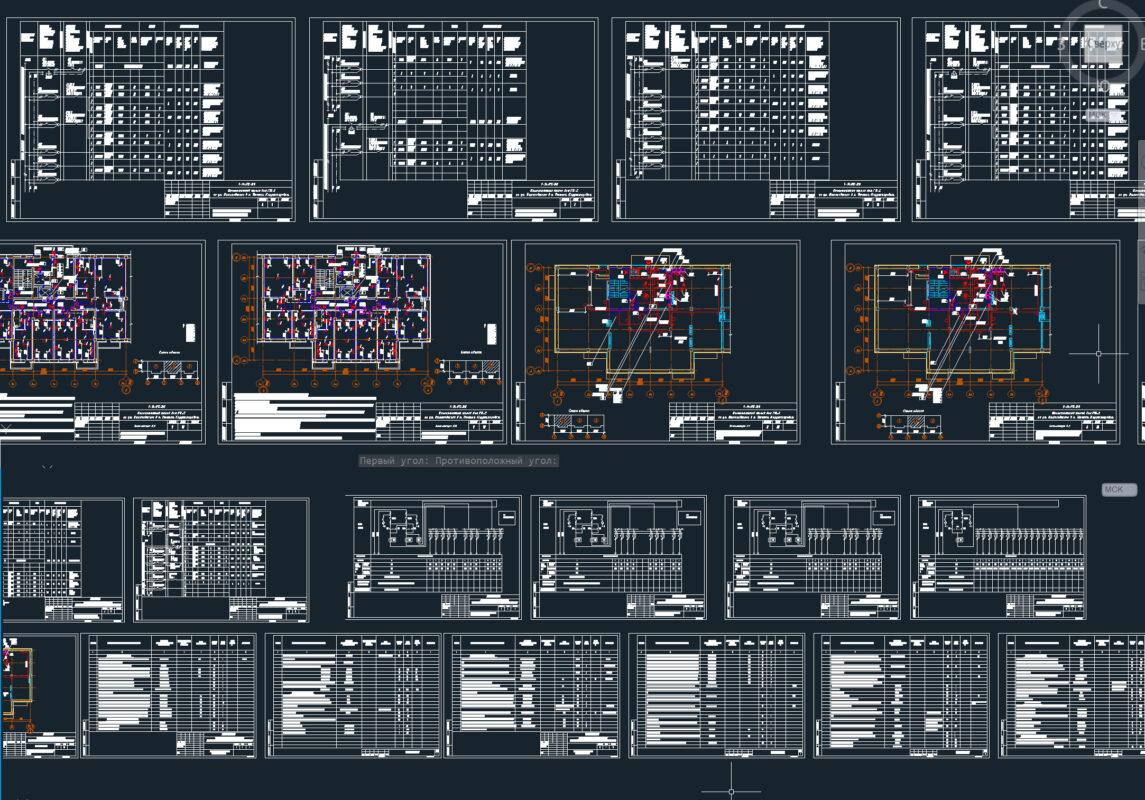

Многоэтажный жилой дом ГП-2 по ул. Малиновского в г. Тюмени. Электроснабжение 14 этажного монолитного здания. Стадия Р. Проект прошел госэкспертизу.

Проект электроснабжения жилого дома выполнен в соответствии с ПУЭ, СП 31-110-2003. По степени обеспечения надежности электроснабжения дом относится ко II (I - лифты, тепловой пункт и аварийное освещение жилого дома, пожарное оборудование) категории и запитывается по двум взаиморезервируемым линиям при напряжении 380/220 В.
Встроенные нежилые помещения относятся к III-ей категории надежности электроснабжения и питаются от ВРУ №1, ВРУ №2, ВРУ №3 секций 2.1, 2.2, 2.3 секций жилого дома соответственно.

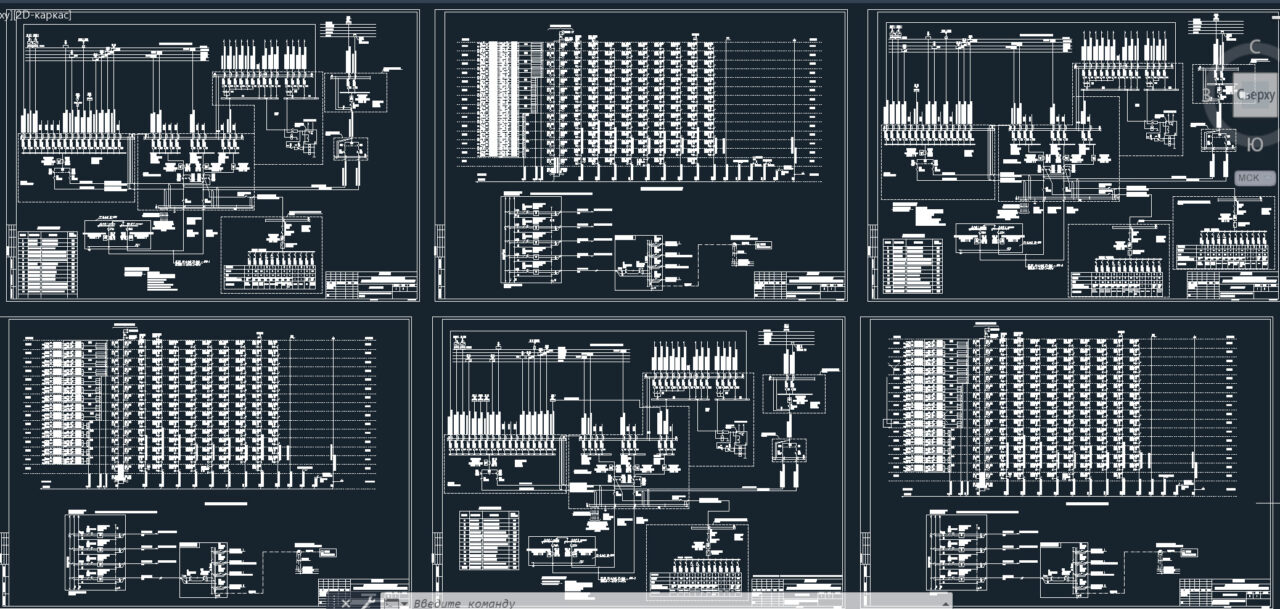

В качестве вводно-распределительных устройств приняты щит ВРУ №1 жилого дома, установленный в электрощитовой на 1 этаже секции 2.1 жилого дома, и щиты ВРУ №2, ВРУ №3 секций 2.2 и 2.3 соответственно, установленные в электрощитовой секции 2.3. Для нагрузок I категории приняты ВРУ АВР и щиты ЩС-2.
В качестве этажных щитов приняты электрослаботочные щиты типа ЩЭН3-5х40А/Сч (4х40А/Сч). Квартирный учет электроэнергии ведется счетчиками, установленными в этажных щитах. Общий квартирный учет осуществляется счетчиками во ВРУ №1, ВРУ №2 и ВРУ №3. Учет электропотребления встроенных нежилых помещений выполняется приборами учета, установленных в щитах ЩР-1...4 этих помещений.
Управление освещением лестничных клеток, входов и тамбуров входов осуществляется при помощи индивидуальных выключателей и от фотодатчика. Фотодатчик устанавливается на наружной раме окна между 1 и 2 этажами. Управление освещением техподполья - местное посредством выключателя.
В помещениях квартир предусмотрена установка клеммных колодок для подключения светильников и подвесных (настенных) патронов. Штепсельные розетки в квартирах берутся с 3-м заземляющим контактом на ток 16А и устанавливаются не выше 1.1 м от пола. Выключатели устанавливаются на высоте 1.1 м от пола. Для электроплит устанавливаются розетки на 32А. Линии групповой сети и общедомовые линии освещения выполняются трехпроводными (фазный, нулевой рабочий и нулевой защитный проводники). Нулевой рабочий и нулевой защитный проводники подключаются на щитке под разные контактные зажимы.
Питающие линии к этажным щитам выполняются проводом ПВ-1 в стальных трубах, проложенных открыто по подполью. Вертикальные участки (стояки) прокладываются в стальных трубах. Стояки закрыть коробом ГВЛ.
Групповая сеть квартир выполняется кабелем ВВГнг-LS, прокладываемым в подготовке пола в гофрированных тяжелых композиционных ПНД трубах. Подвод питания от выключателей к подвесным патронам квартир выполняется по перекрытию вышерасположенных квартир. Освещение техподполья выполняется кабелем ВВГнг-LS, проложенного открыто, с креплением скобами. Линии питания электроплит выполняются кабелем ВВГнг-LS 3х6.0 мм2.

В проекте применена система заземления типа TN-C-S. Подключение электроприемников выполняется с дополнительным защитным проводником (3-м и 5-м в однофазной и трехфазной сети соответственно). Для защиты от поражения электрическим током все металлические нетоковедущие части электрооборудования, которые при повреждении изоляции могут оказаться под напряжением, заземляются путем присоединения к нулевым защитным проводникам. На каждую квартиру предусмотрено устройство защитного отключения на ток Iном. 50А и ток утечки Iут. 30 мА.
Необходимо соблюдать цветовую идентификацию проводников (фазный, нулевой рабочий и нулевой защитный проводники) согласно ПУЭ п.2.1.31.
На вводе в здание предусматривается устройство повторного заземления нулевого провода с сопротивлением растеканию ≤10 Ом.
Заземляющее устройство выполнить из 3-х уголков 50х50х5 мм, длиной 2.5 м забиваемых на глубину 3 м. с разносом 2.5 м. Уголки соединяются между собой и с ВРУ №1, ВРУ №2, ВРУ №3 жилого дома стальной полосой 40х5 мм, прокладываемых в траншее на глубине 0.5 м. Количество уголков - 3 шт.
На вводе в здание должна быть выполнена система уравнивания потенциалов путем соединения следующих проводящих частей:
-защитного РЕ-проводника установки;
-заземляющего проводника, присоединенного к искусственному заземлителю;
-проводников главной системы уравнивания потенциалов, соединяющих металлические трубы коммуникаций, входящих в здание (трубы горячего и холодного водоснабжения, канализации, отопления).
Соединение указанных проводящих частей между собой следует выполнять при помощи главной заземляющей шины (ГЗШ), состоящей из коробки У996 с приваренной в ней стальной полосой 40х5 мм. Присоединение проводников предусмотрено с помощью пяти болтовых соединений. ГЗШ устанавливается рядом с вводным щитом.
Запроектирована дополнительная система уравнивания потенциалов, согласно п. 7.1.88 ПУЭ изд. 7, которая предусматривает присоединение металлического корпуса ванны, труб водопровода к нулевому защитному проводнику сети путем прокладки кабеля ВВГ 1х4.0 мм2 до ванны и трубопроводов. Соединение выполнить с помощью металлических хомутов, надеваемых на защищенные от краски трубы.
Молниезащита здания выполнена на основании инструкции по устройству молниезащиты зданий СО 153-34.21.122-2003 (см. часть СС, план кровли).
