Водоснабжение и водоотведение 14 этажного дома

0
211
3088
7
0

МГСУ, ВИВ, водоснабжение и водоотведение, водоснабжение и водоотведение 14 этажного дома,2013год

Исходные данные для проектирования
1. Введение
2. Система водоснабжения и водоотведения объекта
3. Система холодного водоснабжения
3.1. Обоснование и выбор схемы
3.2. Конструирование системы В1, В2, В11
3.2.1. Водоразборная арматура
3.2.2. Водопроводная сеть В1, В2, В11
3.2.3. Трубопроводная арматура
3.2.4. Установки для повышения давления
3.2.5. Водомерный узел
3.2.6. Ввод
3.3. Расчет В1,В2,В11
3.3.1. Определение расчетных расходов на объекте
3.3.2. Расчет элементов системы на час максимального водопотребления
3.3.2.1. Ввод
3.3.2.2. Водомерный узел
3.3.2.3. Гидравлический расчет водопроводной сети
3.3.2.4. Определение требуемого давления в сети
3.3.2.5. Подбор насосов повысительной установки
3.3.3. Проверка системы на пропуск аварийного (пожарного) расхода
3.3.3.1. Проверка ввода
3.3.3.2. Проверка водомерного узла
3.3.3.3. Поверочный расчет водопроводной сети
3.3.3.4. Определение требуемого давления при пожаротушении
3.3.3.5. Подбор насосов повысительной установки при пожаротушении
4. Система бытовой канализации
4.1. Обоснование и выбор схемы
4.2. Конструирование системы К1
4.2.1. Приемники сточных вод
4.2.2. Гидрозатворы
4.2.3. Канализационная сеть
4.2.4. Устройства для прочистки
4.2.5. Выпуски
4.2.6. Дворовая сеть
4.2.7. Контрольный колодец
4.2.8. Вытяжная (вентиляционная) часть
4.3. Расчет К1
4.3.1. Определение расчетных расходов на объекте
4.3.2. Расчет элементов системы
4.3.2.1. Стояки
4.3.2.2. Гидравлический расчет дворовой канализационной сети
5. Список использованной литературы

Перечень графического материала:
Лист 1: Генплан (М 1:500). План подвала и типового этажа (М 1:100). Профиль дворовой канализационной сети (МГ 1:500, МВ 1:100)

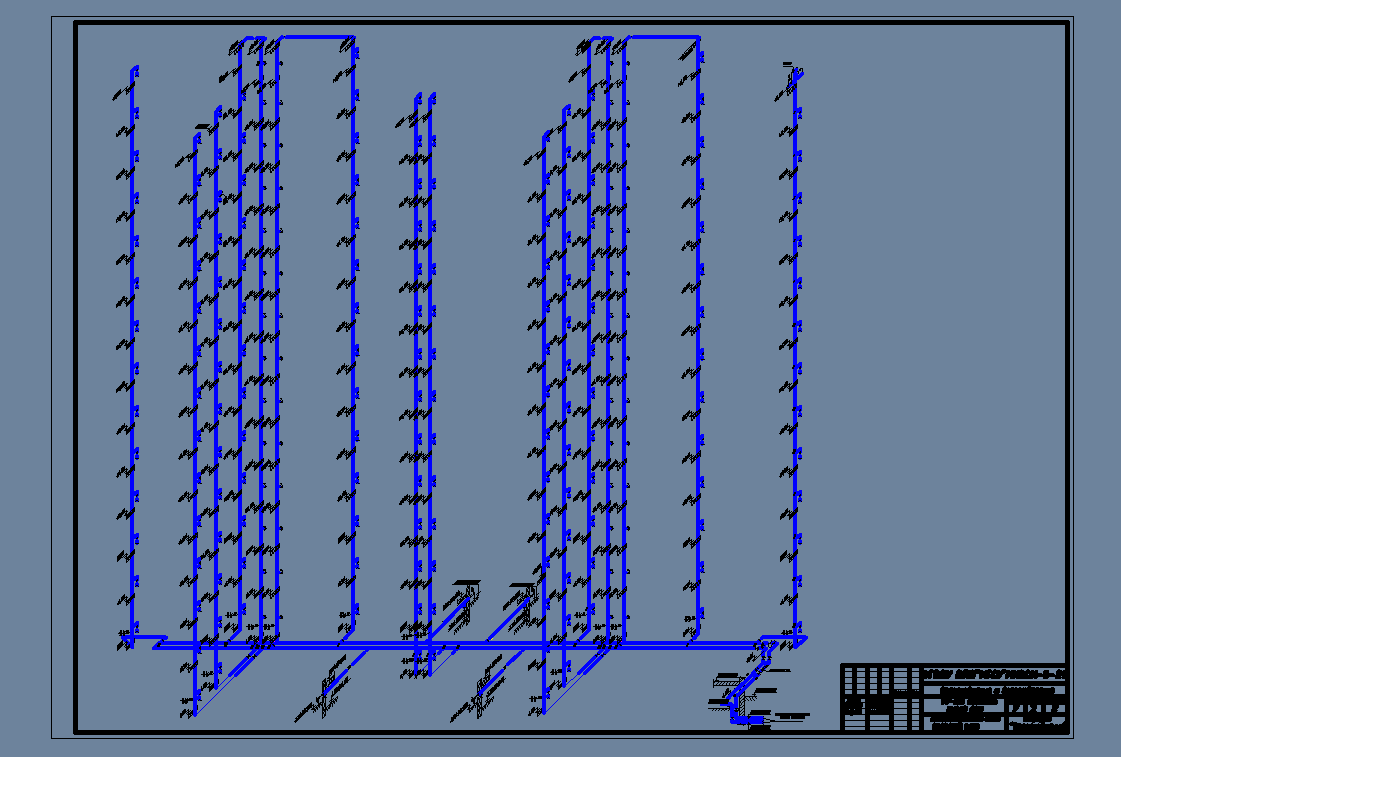

Лист 2: Аксонометрическая схема холодного водопровода и канализации (М 1:100)

Вариант генплана 4
Расстояние до красной линии застройки а, м 21
Расстояние от красной линии застройки до городского водопровода b, м 9
Расстояние от городского водопровода до городской канализации с, м 4
Диаметр условного прохода трубопровода:(Ду), мм
городского водопровода 400
городской канализации 500
городской ливневой канализации
Гарантийный напор в городском водопроводе
Нгар, м 23
Норма водопотребления на 1 жителя (общая)
qо сут.uво , л/сут*чел 300
Назначение зданий/конструкция кровли
Количество зданий nзд 4
Количество секций в здании nсекц, шт 2
Этажность nэт 14
Высота этажа hэт, м 3,5
Высота подвала hподв, м 2,1
Высота расположения пола 1-го этажа относительно отметки планировки h1эт,м 1,2
Толщина перекрытий, м 0,3
Глубина заложения лотка трубопровода в колодце городской канализации (в КГК), м, от поверхности земли(h л КГК) 3
Абсолютная отметка поверхности земли колодца городской канализации (КГК)
Z КГК, м 195
Глубина промерзания грунта hпром, м 1,4
Высота чердака, м 1



Дата
20.11.2015
Язык
Русский
Состав
Аксонометрическая схема В1,В2,В11, Планы типового этажа подвала и генплана , Аксонометрические схемы К1 и профиль К1 в масштабе М 1:100, ПЗ
Софт
AutoCAD 2013 Как открыть?
Содержимое архива
  • Таблицы Шевелева для расчета водопроводных труб
    • CIMG5483.JPG
    • CIMG5480.JPG
    • CIMG5484.jpg
    • CIMG5478.jpg
    • Thumbs.db
    • CIMG5479.JPG
  • Voprosy_k_zachetu_po_distsipline_ViV_1.pdf
  • ВиВ КП dwg.dwg
  • Пояснит. записка_03.03.14.doc
  • СНИП НОРМ.doc
