Водоснабжению и водоотведение 6 этажного жилого здания

КубГАУ, строительство, водоснабжение и водоотведение,
курсовая работа по водоснабжению и водоотведению жилого здания, 2016

Исходные данные
• Степень благоустройства – Д (жилые дома с централизованным горячим водоснабжением, оборудованные умывальниками, душами и мойками, с сидячими ваннами, оборудованными душами)
• Количество этажей – 6;
• Гарантийный напор – 35 м;
• Глубина промерзания – 1,2 м;
• Заложение водопровода – 2,2 м;
• Заложение водоотводящего коллектора – 2,3 м;
• Диаметр трубы городского водопровода – 250 мм;
• Диаметр трубы водоотводящего коллектора – 350 мм;
• Высота этажа – 3 м;
• Высота неэксплуатируемого подвала – 2,5 м;
• Норма водопотребления – 300 л/чел.

Содержание
Введение......................................................................................................... 6
1 Нормативные ссылки.................................................................................. 7
2 Исходные данные….……………………..….....……………………........ 9
3 Графическое задание……………………………..………....……............ 10
4 Основы проектирования внутренних систем водоснабжения........…… 11
4.1 Общие принципы.………..………..……………………………….... 11
4.2 Проектирование системы водоснабжения………..................…….. 12
5 Гидравлический расчет системы водоснабжения…………………........ 13
5.1 Расчет потерь напора по длине ………..…...…………….…............ 14
5.2 Расчет местных потерь напора ………………………….……….… 16
6 Расчет и определение гидравлического сопротивления................……. 16
7 Определение требуемого напора в здании……………………………... 17
8 Расчет и подбор клапанов-регуляторов давления……………………... 17
9 Вводная часть к проектированию системы водоотведения…………… 18
10 Гидравлический расчет дворовой системы водоотведения………….. 19
11 Высотная схема расположения систем………………………………... 21
12 Схема прокладки полимерных труб через наружные стены………… 23
13 Спецификация…………………………………………………………... 23
13.1 Спецификация водопроводной сети……………………………… 23
13.2 Спецификация водоотводящей сети……………………………… 24
Заключение…………………………………..…………..…………………. 25
Список использованных источников……………………………………... 26
Приложения………………………………………………………………… 27

В архиве 2а листа чертежей и ПЗ

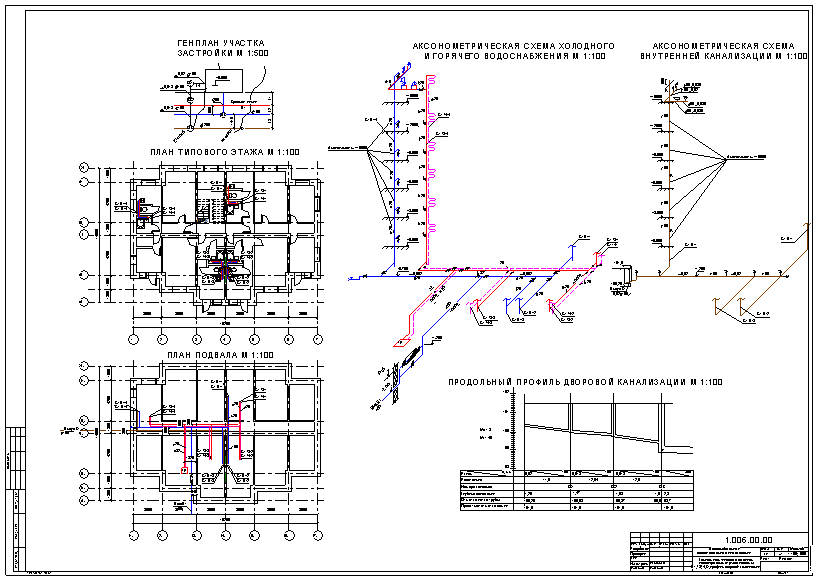

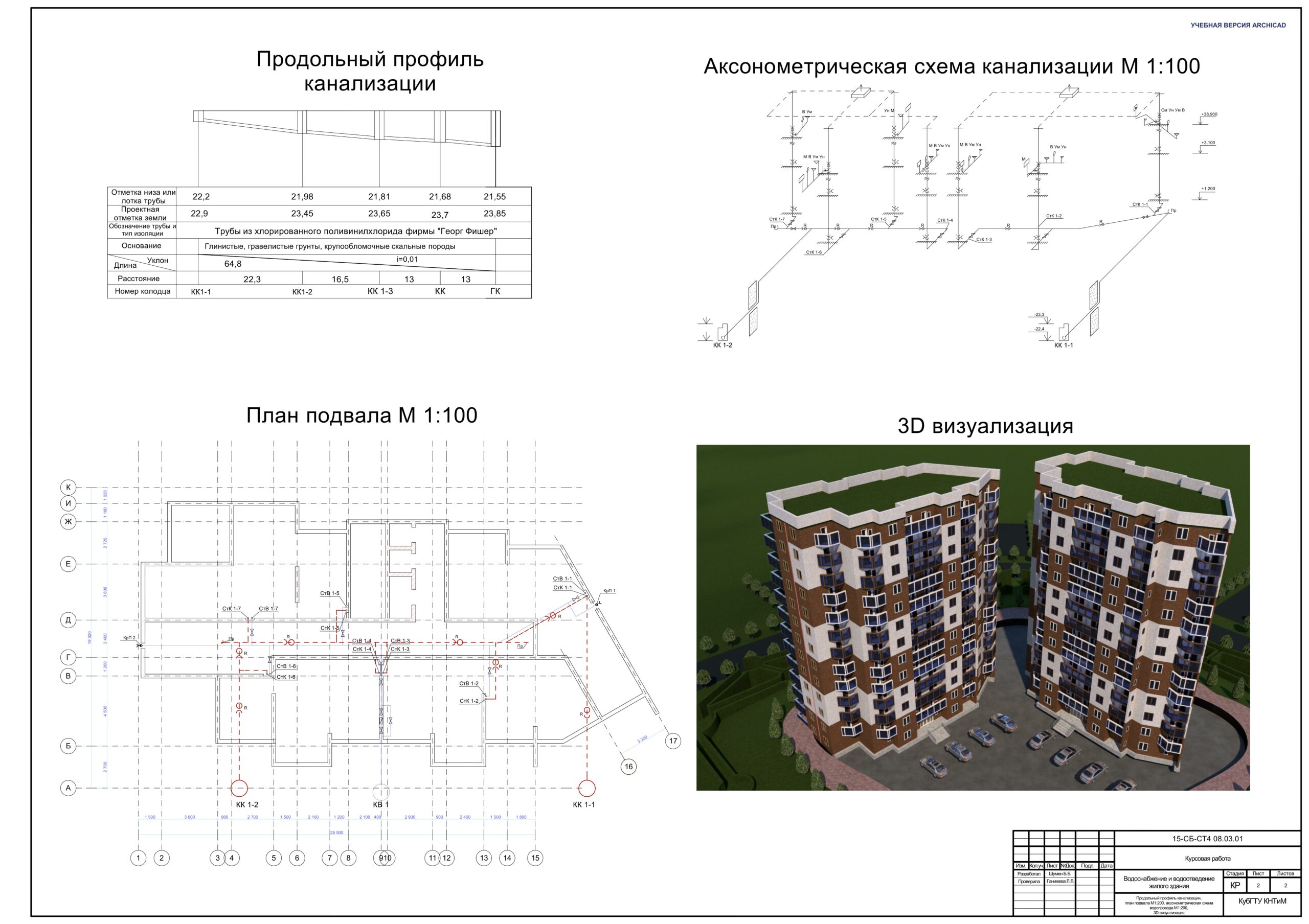

Состав: план типового этажа, план подвала, аксонометрическая схема канализации, генплан, аксонометрическая схема водопровода, продольный профиль канализации Язык документа

Софт: ArchiCAD 16

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжению и водоотведение 6 этажного жилого здания

Voda.pln
PZ.docx
Referat.docx
