Водоснабжение и водоотведение 6-ти этажного жилого дома

УO «Полоцкий государственный университет»
Кафедра трубопроводного транспорта, водоснабжения и гидравлики
Курсовой проект по дисциплине: "Инженерные сети и оборудование"
На тему: "Водоснабжение и водоотведение жилого дома"
Новополоцк 2014

Для проектирования задан 6-ти этажный жилой дом.
Жилая площадь: 825 м2.
Гарантийный напор: 30,9м.
Абсолютная отметка поверхности земли у здания: 198,0 м.
Абсолютная отметка верха трубы городского водопровода: 195,0 м.
Абсолютная отметка лотка колодца городской канализации: 193,0 м.
Глубина промерзания грунта: 1,3 м.
Норма водопотребления: 180 .
Расстояние от красной линии до здания: 2,5 м.
Расстояние от здания до городского канализационного колодца: 12,0 м.
Диаметр трубы городского водопровода: 300 мм.
Диаметр трубы городской канализации: 500 мм.
Высота этажа (от пола до пола): 2,5м.
Высота подвала (от пола подвала до пола 1-го этажа): 1,8 м.

СОДЕРЖАНИЕ

Исходные данные……………………………………………………………..…..2
Введение…………………………………………………………………………...4
1.Проектирование внутреннего водопровода…………………………………...5
1.1. Выбор системы и схемы водопровода…………………………………….5
1.2. Гидравлический расчет внутреннего трубопровода……………………..6
1.2.1. Гидравлический расчёт сети трубопровода…………………………..6
1.2.2. Подбор счётчика воды………………………………………………8
1.2.3. Определение требуемого напора в городском водопроводе……….10
1.3. Описание конструирования холодного водопровода…………………..11
2. Канализация…………………………………………………………………...12
2.1. Выбор системы канализации……………………………………………..12
2.2. Расчёт внутренней канализации………………………………………….13
2.2.1. Определение расчетных расходов…………………………………..13
2.2.2. Расчет диаметров и уклонов трубопроводов……………………….14
2.3. Описание конструирования канализационной сети…………………….15
2.4. Расчёт дворовой канализации……………………………………………17
2.5. Описание прокладки дворовой канализационной сети………………19
3. Спецификация материалов и оборудования………………………………...20
Литература……………………………………………………………………….21

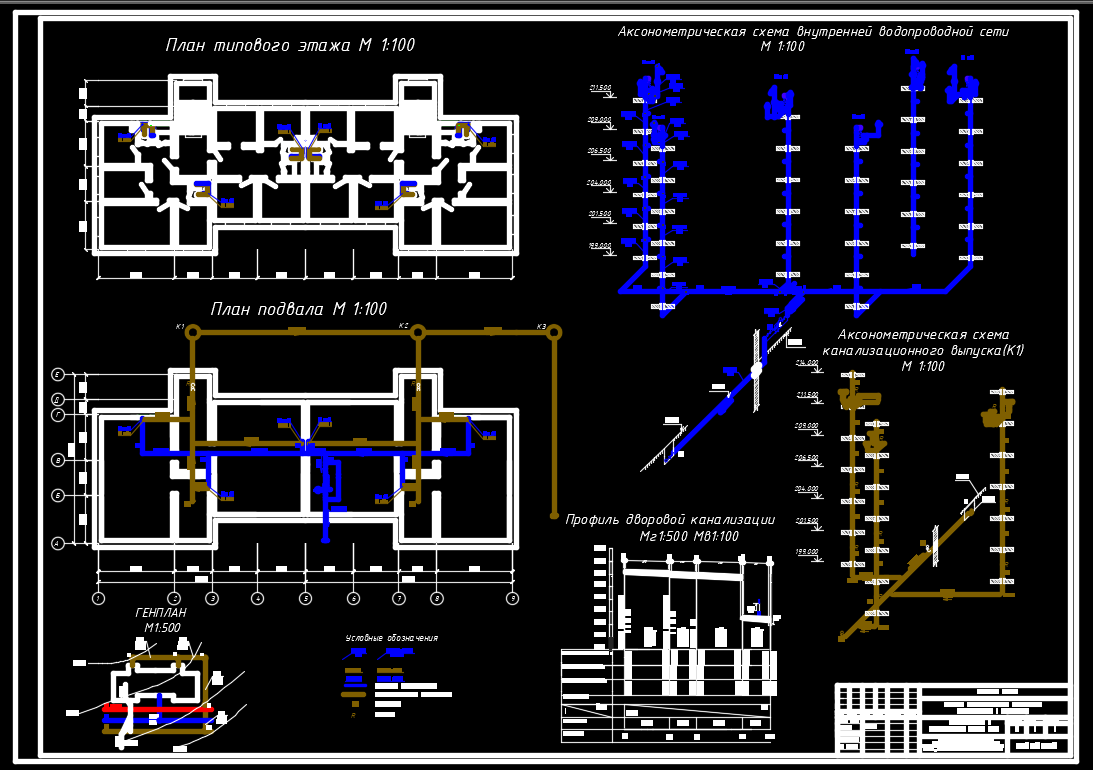

Состав: План типового этажа, план подвала, генплан, аксонометрическая схема внутренней водопроводной сети, аксонометрическая схема канализационного выпуска, профиль дворовой канализации Язык документа
