КОМПАС 3D 18

Водоснабжение и водоотведение жилого дома

Полоцкий государственный университет
Курсовая работа по дисциплине: «Инженерные сети и оборудование»
На тему: «Водоснабжение и водоотведение жилого дома»
г. Новополоцк - 2014

Проектирование и расчет водопровода холодной воды и канализации 5-этажного 2-х секционного жилого дома.
Жилая площадь – 1240 м2.
Размеры в осях – 19100х432000 мм.
Высота этажа (от пола до пола) – 2,9 м.
Абсолютная отметка поверхности земли у здания – 171,0 м.
Абсолютная отметка пола 1-го этажа – 172,0 м.
Абсолютная отметка верха трубы городского водопровода – 168,8 м.
Абсолютная отметка лотка городской канализации – 166,5 м.
Глубина промерзания грунта – 1,2 м.
Норма водопотребления – 260 л/чел•сут.
Расстояние от красной линии до здания – 3 м.
Расстояние от здания до городского канализационного колодца – 10 м.
Диаметр трубы городского водопровода – 250 мм.
Диаметр трубы городской канализации – 400 мм.
Высота подвала (от пола подвала до пола 1 этажа) – 2,1 м.

Содержание
Введение……………………………. …………………………………………... 4
1. Описание объекта проектирования ……………………………. ………….. 5
2. Установление точек водозабора и приемников сточной воды …………… 6
3. Выбор системы и схемы внутреннего водопровода ………………………. 12
4. Гидравлический расчет внутреннего водопровода ….…………………….. 22
5. Описание способов прокладки водопроводной сети, водомерного узла, ввода, присоединение ввода к городской водопроводной сети с указанием материалов, арматуры, приборов и ГОСТов ……………………………………..

27
6. Выбор системы внутренней канализации………………………………….. 29
7. Расчет внутренней и дворовой канализационной сети…………….....……. 29
8. Описание способов прокладки внутренней и дворовой
канализационной сети………………………………………………………….. 33
Литература……………………………………………………………………… 36

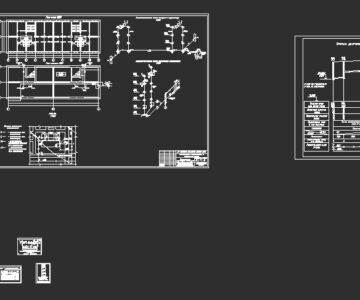

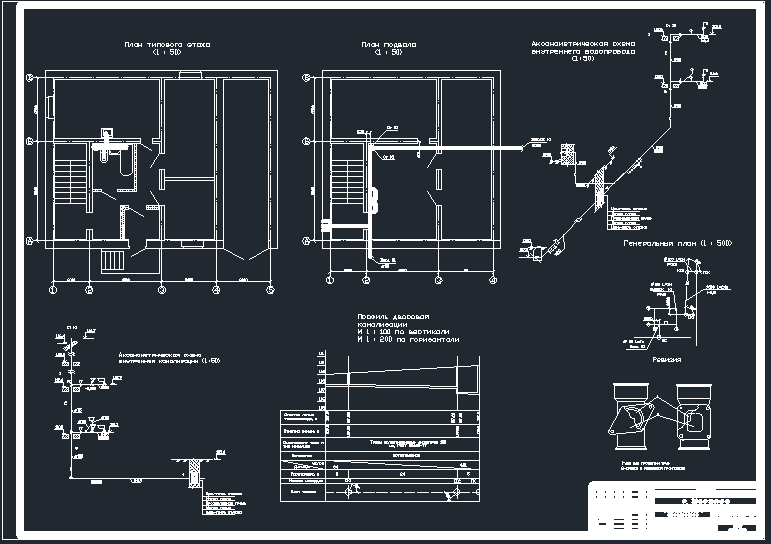

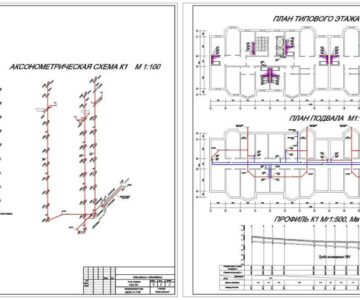

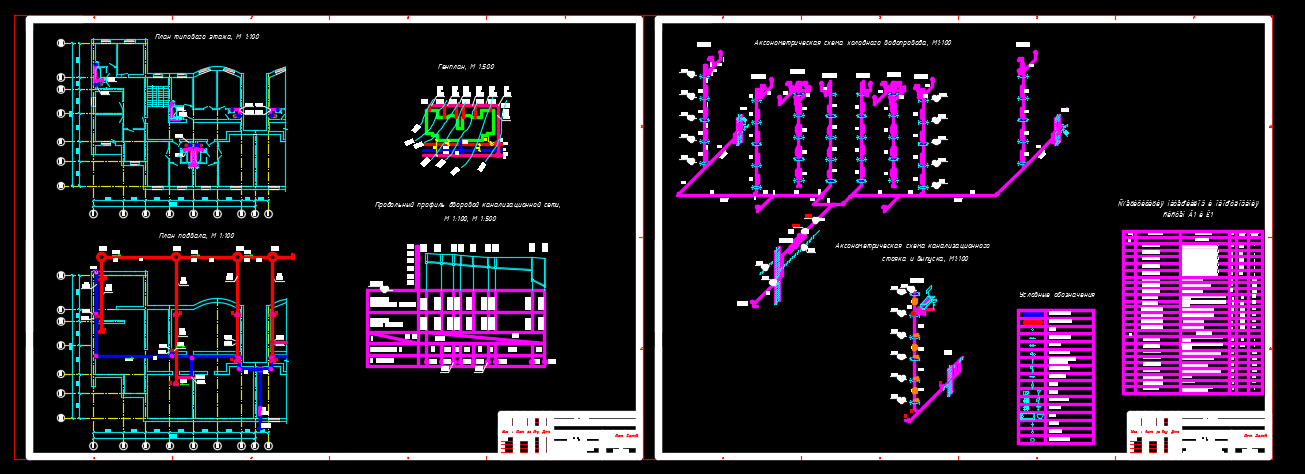

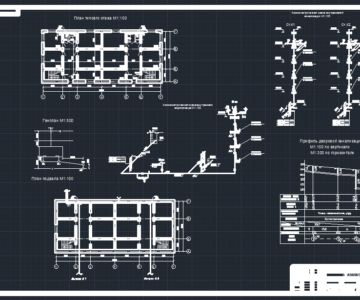

Состав: План типового этажа, план подвала, генплан, продольный профиль дворовой канализационной сети, аксонометрическая схема внутренней водопроводной сети, аксонометрическая схема канализационного стояка и выпуска, Язык документа
