Водоснабжение и канализация жилого здания

Белорусско-Российский университет
Кафедра промышленное и гражданское строительство
Курсовая работа по дисциплине "Инженерные сети"
На тему: "Водоснабжение и канализация жилого здания"
Могилев 2014

Курсовая работа по инженерным сетям состоит из одного листа формата А1
Место строительства: Брест.
Высота этажа (от пола до пола), м 3.0
Количество этажей 4
Приготовление горячей воды - местное
Абсолютная отметка пола первого этажа 126,5
Абсолютная отметка поверхности земли у здания 125,0
Абсолютная отметка лотка колодца горканализации 126,0
Абсолютная отметка верха трубы горводопровода 135,65
Абсолютная отметка люков колодцев на уличных сетях водопровода и канализации, м 124,55
Расстояние от красной линии до здания L1, м 12
Расстояние от здания до городского канализационного колодца L2, м 21
Высота подвала (от пола подвала до пола 1 эт.), м 2,15
Средняя заселенность квартир U 12

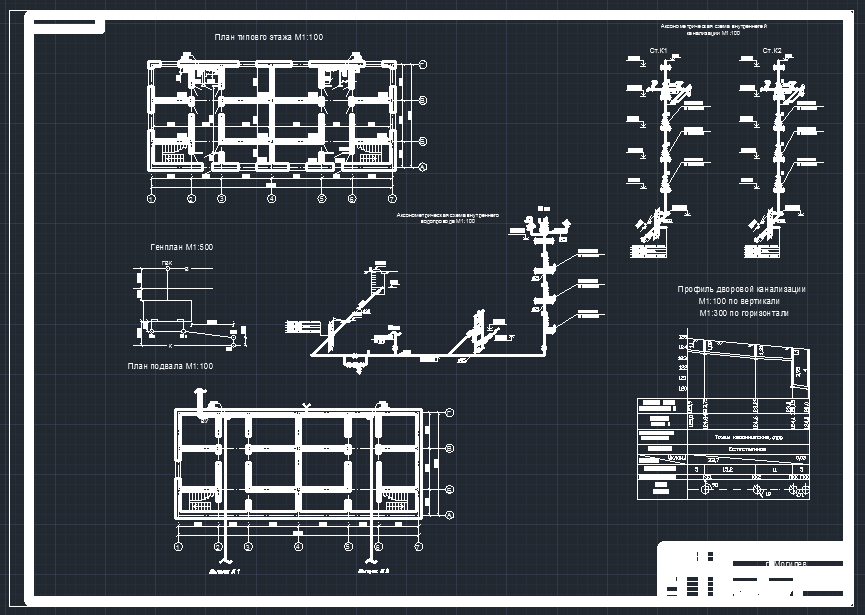

Состав: Генплан,план типового этажа и подвала,аксонометрическая схема внутренней канализации, аксонометрическая схема внутреннго водопровода,профиль дворовой канализации Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и канализация жилого здания

Граф. часть.dwg
СЕТИ МОЁ.doc
