Водоснабжение и канализация жилых зданий

Белорусско-Российский университет
Кафедра промышленное и гражданское строительство
Курсовой проект по дисциплине "Инженерные сети"
На тему: "Водоснабжение и канализация жилых зданий"
Могилев 2015

В данной курсовой работе ведется проектирование сетей холодного водоснабжения и канализации для жилого четырехэтажного дома. Проектирование ведётся с использованием нормативной и справочной литературы.

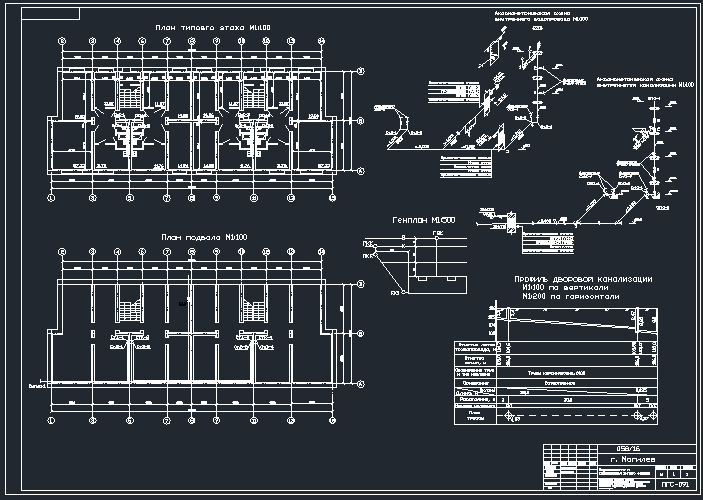

Работа состоит из графического материала, представленного на одном формате А-1, а также пояснительной записки. Графический материал включает в себя:
1) план участка застройки в масштабе М 1:500;
2) план типового этажа и подвала в масштабе М 1:100;
3) аксонометрические схемы внутреннего водопровода и канализации в масштабе М 1:100;
4) профиль дворовой канализации в масштабе М 1:100 по вертикали, М 1:200 по горизонтали.
Пояснительная записка включает в себя все необходимые расчеты, требуемые в соответствии с проектированием, приведено обоснование принятых систем и схем водопровода и канализации.

1 Исходные данные
Высота этажа – 2,7м.
Высота подвала – 2,7м.
Расстояние от красной линии до здания, l1 – 9м.
Диаметр городского водопровода – 250мм.
Диаметр городской канализации – 250мм.
Число этажей – 4
Отметка поверхности земли у здания – 125м.
Отметка пола 1-го этажа – 126м.
Отметка заложения городского водопровода – 122м.
Отметка лотка колодца городской канализации – 120м.
Отметка люков колодцев городского водопровода и канализации – 124м.
Гарантийный напор в сети водопровода – 21м

Состав: План типового этажа(М1:50),план подвала(М1:50), аксенометрическая схема внутреннего водопровода и канализации(М1:50),продольный профиль дворовой канализации, генплан (М1:500), задвижка с ручным приводом клиновая. ПЗ со всеми расчетами. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и канализация жилых зданий

записка ВиК радевский.doc
ВиК радевский.dwg
