Водоснабжение и водоотведение жилого дома - (qо сут.uво , л/сут*чел 300)

Московский государственный строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему:"Водоснабжение и водоотведение жилого дома"
Москва 2017

Исходные данные
Расстояние до красной линии застройки а, м 11
Расстояние от красной линии застройки до городского водопровода b, м 3
Расстояние от городского водопровода до городской канализации с, м 4,5
Диаметр условного прохода (Ду), мм
трубопровода:
городского водопровода 300
городской канализации 400
Гарантийный напор в городском водопроводе
Нгар, м 11
Норма водопотребления на 1 жителя (общая)
qо сут.uво , л/сут*чел 300
Назначение зданий/конструкция кровли Жилой дом/плоская
Количество зданий nзд 1
Количество секций в здании nсекц, шт 2
Этажность nэт 9
Высота этажа hэт, м 2,8
Высота подвала hподв, м 2,9
Высота расположения пола 1-го этажа относительно отметки планировки h1эт,м 0,7
Толщина перекрытий, м 0,3
Глубина заложения лотка трубопровода в колодце городской канализации (в КГК), м, от поверхности земли(h л КГК) 5,1
Абсолютная отметка поверхности земли колодца городской канализации (КГК)
Z КГК, м 165
Глубина промерзания грунта hпром, м 2,6
Высота чердака, м 1,5
Содержание

Исходные данные для проектирования
1. Введение
2. Система водоснабжения и водоотведения объекта
3. Система холодного водоснабжения
3.1. Обоснование и выбор схемы
3.2. Конструирование системы В1, В11
3.2.1. Водоразборная арматура
3.2.2. Водопроводная сеть В1, В11
3.2.3. Трубопроводная арматура
3.2.4. Установки для повышения давления
3.2.5. Водомерный узел
3.2.6. Ввод
3.3. Расчет В1,В11
3.3.1. Определение расчетных расходов на объекте
3.3.2. Расчет элементов системы на час максимального водопотребления
3.3.2.1. Ввод
3.3.2.2. Водомерный узел
3.3.2.3. Гидравлический расчет водопроводной сети
3.3.2.4. Определение требуемого давления в сети
3.3.2.5. Подбор насосов повысительной установки
4. Система бытовой канализации
4.1. Обоснование и выбор схемы
4.2. Конструирование системы К1
4.2.1. Приемники сточных вод
4.2.2. Гидрозатворы
4.2.3. Канализационная сеть
4.2.4. Устройства для прочистки
4.2.5. Выпуски
4.2.6. Дворовая сеть
4.2.7. Контрольный колодец
4.2.8. Вытяжная (вентиляционная) часть
4.3. Расчет К1
4.3.1. Определение расчетных расходов на объекте
4.3.2. Расчет элементов системы
4.3.2.1. Стояки
4.3.2.2. Гидравлический расчет дворовой канализационной сети
5. Список использованной литературы

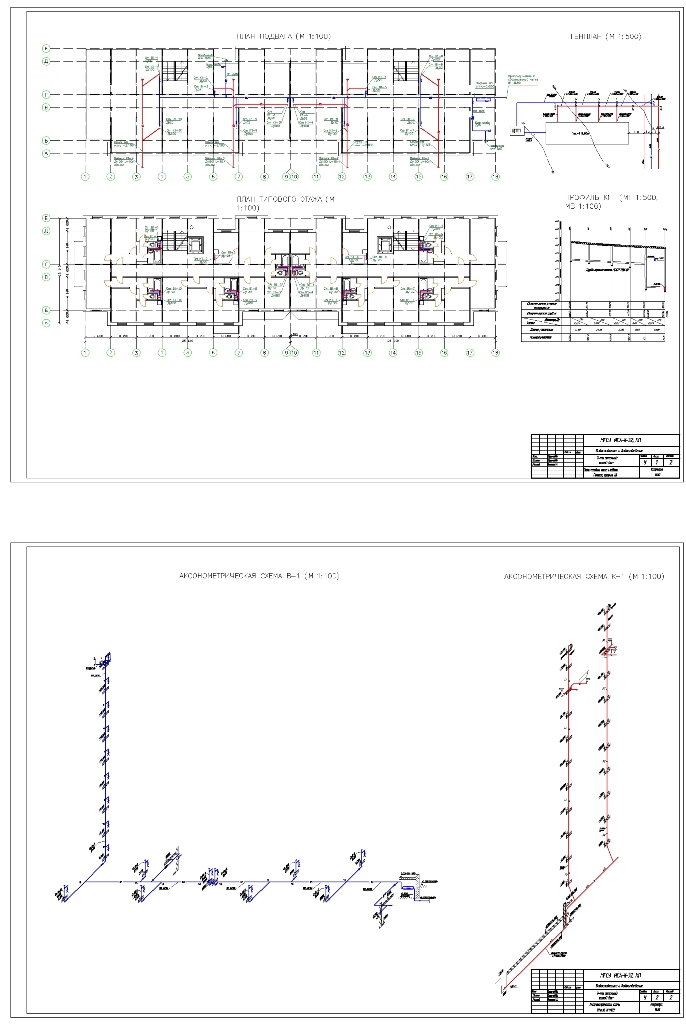

Перечень графического материала:
Лист 1: Генплан (М 1:500). План подвала и типового этажа (М 1:100). Профиль дворовой канализационной сети (МГ 1:500, МВ 1:100)
Лист 2: Аксонометрическая схема холодного водопровода и
канализации (М 1:100)
