Водоснабжение и водоотведение в жилом доме

Санкт-Петербургский государственный архитектурно-строительный университет
Кафедра водопользования и экологии
Дисциплина: «Водоснабжение и водоотведение»
Курсовой проект на тему: «Водоснабжение и водоотведение в жилом доме»
Санкт-Петербург 2019

Исходные данные - вариант №3.
Объект обследования представляет собой трехсекционный жилой дом, по высоте 7 этажей. Здание выполнено прямоугольным по плану с небольшими уступами в крайних секциях, с высотой этажа 3,0 м (2,7 м – высота помещений и 0,3 м – толщина межэтажного перекрытия).
Высота помещения технического подполья – 2,2 м; толщина межэтажных перекрытий – 0,3 м.

Графическая часть содержит чертежи и аксонометрические проекции систем водоснабжения и водоотведения.

1. Введение
2. Исходные данные для проектирования
3. Краткое описание архитектурных и конструктивных решений здания
4. Обоснование выбора систем и схем внутреннего водопровода и канализации здания
5. Проектирование системы холодного водоснабжения
5.1. Ввод в здание. Водомерный узел
5.2. Трассировка сети и построение аксонометрической схемы трубопроводов
5.3. Гидравлический расчет сети
6. Проектирование внутренней канализации
6.1.Устройство внутренней канализационной сети
6.2.Дворовая канализационная сеть
6.3.Расчет дворовой канализационной сети
7. Список литературы

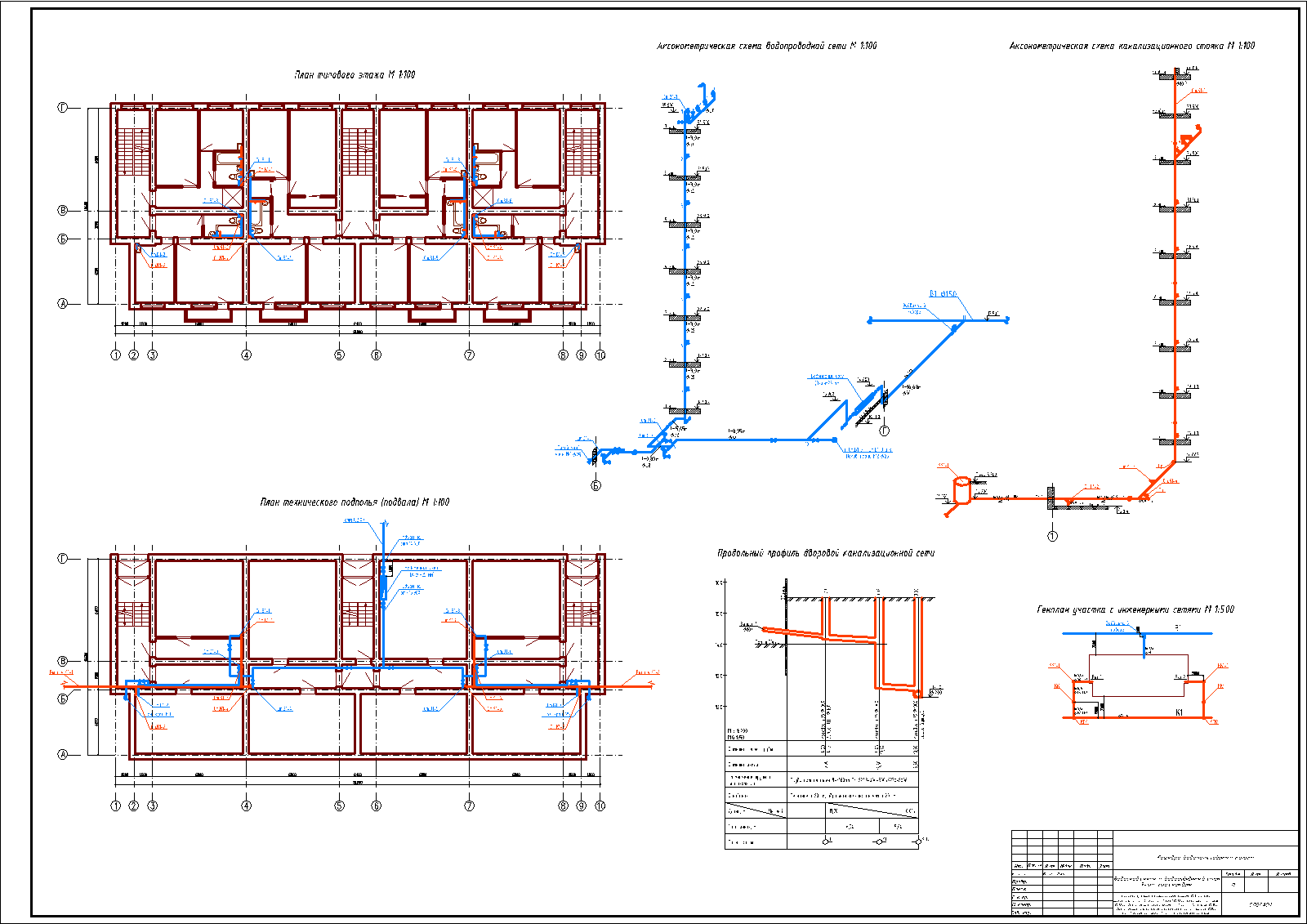

Состав: Расчетно-пояснительная записка и чертежи: Генплан участка с инженерными сетями М 1:500; План технического подполья (подвала) М 1:100; План типового этажа М 1:100; Аксонометрическая схема водопроводной сети М 1:100; Аксонометрическая схема канализационного стояка М 1:100; Продольный профиль дворовой канализационной сети. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение в жилом доме

Чертежи ВиВ.dwg
Пояснительная записка ВиВ.docx
