Водоснабжение и водоотведение жилого дома

Сибирский федеральный университет, Инженерно-строительный институт
Кафедра инженерных систем зданий и сооружений
Курсовая работа по дисциплине "Водоснабжение и водоотведение"
На тему: "Водоснабжение и водоотведение жилого дома"
Красноярск, 2017 год

Исходными данными для проектирования сети водоснабжения и канализации является план типового этажа пятиэтажного дома и генплан.

Исходные данные для проектирования
Номер варианта плана типового этажа 11
Количество этажей 5
Высота этажа (от пола до пола) при толщине перекрытия 0,3 метра, м. 2,5
Высота подвала (до пола первого этажа), м. 1,8
Номер варианта генплана участка 1
Расстояние от здания до городского канализационного колодца L2 м 12,0
Расстояние от красной линии до здания L1 м. 5,0
Диаметр трубы городского водопровода, мм. 150
Диаметр трубы городской канализации, мм. 300
Уклон трубы городской канализации 0,001
Абсолютная отметка поверхности земли у здания, м. 81,3
Абсолютная отметка пола первого этажа, м. 82,1
Абсолютная отметка люка ГКК,м. 78,0
Глубина сезонного промерзания грунта Нпр, м. 2,0
Гарантийный напор Нгор, м 43
Средняя заселенность чел/кв. 4,0
В работе произведен гидравлический расчет водопроводной сети, рассчитана система внутренней и дворовой канализации, подобран счетчик, а также произведен расчет стояков на пропускную способность.
Содержание:
Введение
1 Исходные данные для проектирования
2 Система холодного водоснабжения здания
2.1 Гидравлический расчет водопроводной сети
2.2 Подбор водосчетчика
2.3 Расчет требуемого напора
3 Система канализации здания
3.1 Расчет систем внутренней и дворовой канализации
3.2 Проверка пропускной способности стояков
Список использованных источников
Приложение А Спецификации установленного оборудования

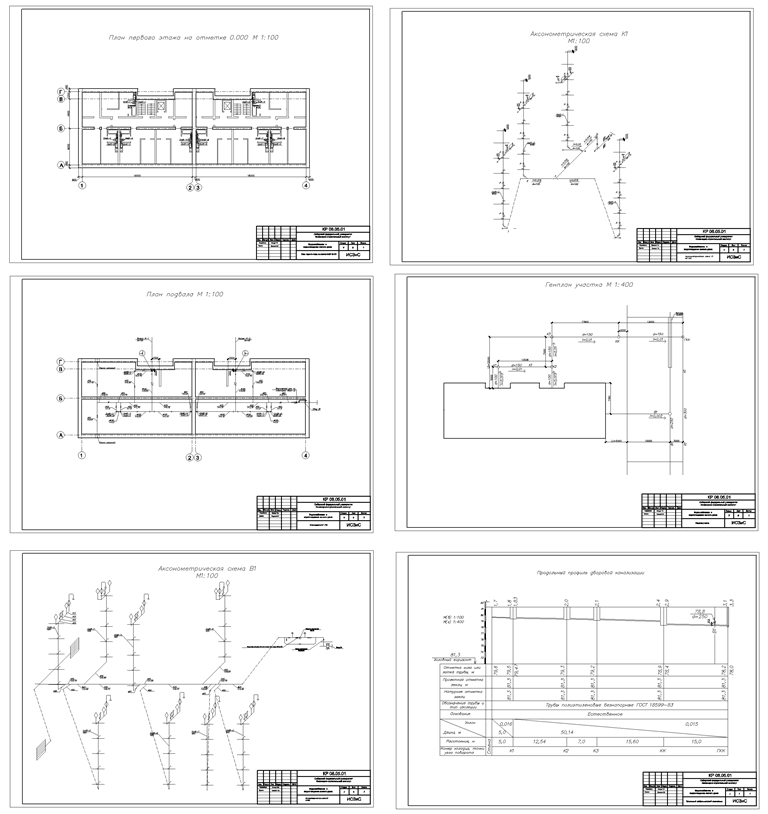

Состав: план первого этажа на отм. 0.000; план подвала; аксонометрическая схема В1; аксонометрическая схема К1; генплан участка; продольный профиль дворовой канализации Язык документа

Софт: AutoCAD 2016

Сайт: www

Файлы:
ВиВ/
ВиВ/ПОЛНЫЙ ВИВ.dwg
ВиВ/ПОЛНЫЙ ВИВ.dwl2
ВиВ/ВиВ курсак.xlsx
ВиВ/ПОЛНЫЙ ВИВ.dwl
ВиВ/plot.log
ВиВ/Пояснительная.docx
