Водоснабжение и водоотведение жилого дома

ИСИ СФУ
Кафедра: «Инженерные системы зданий и сооружений»
КУРСОВАЯ РАБОТА
Тема: «Водоснабжение и водоотведение жилого дома»
Красноярск 2018

Исходные данные для проектирования:
Расстояние от красной линии до здания L1 – 3 м; Расстояние от здания до городского канализационного колодца (ГКК)L2 – 12 м; Диаметр трубы городского водопровода – 150 мм; Диаметр трубы городской канализации – 250 мм; Этажность здания – 3; Высота этажа (от пола до пола) – 3,2м; Высота подвала (до пола первого этажа) – 2,2 м; Толщина перекрытия – 0,3м; Абсолютная отметка поверхности земли у здания – 75,3м; Абсолютная отметка пола первого этажа – 76,3м; Абсолютная отметка лотка ГКК – 71,1 м; Гарантийный напор Нгар –55 м; Средняя заселенность квартир – 3,5 чел./кв-ра; Глубина сезонного промерзания грунта – 2,2 м; Подвал неэксплуатируемый, расположен под всем зданием; Кровля неэксплуатируемая, высота чердачного помещения – 2,0 м. Уклон трубы городской канализации – 0,01;

Данная работа содержит: Гидравлический расчет водопроводной сети, Подбор водомерного узла, Расчёт требуемого напора

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3
1 Исходные данные для проектирования 4
2 Система холодного водоснабжения здания 6
2.1 Гидравлический расчет водопроводной сети 7
2.2 Подбор водомерного узла 8
2.3 Расчёт требуемого напора 8
3 Система канализации здания 10
3.1 Гидравлический расчет канализации 10
3.2 Проверка пропускной способности стояков 12
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 13

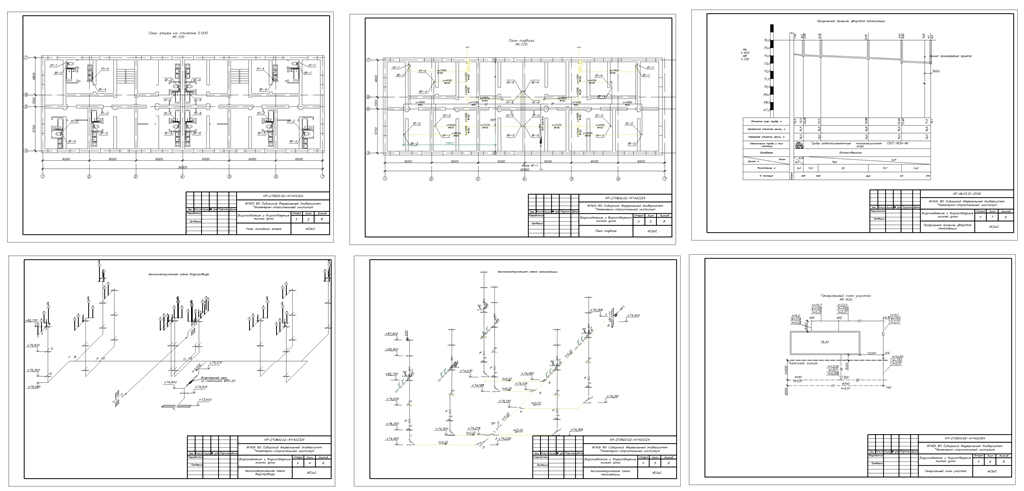

Состав: Титульный лист, план типового этажа, план подвала, схема водопровода, схема канализации, генеральный план участка, продольный профиль дворовой канализации, спецификации Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилого дома

записка вив.docx
курсовой.dwg
