Водоснабжение и водоотведение жилого дома

Московский государственный строительный университет
Кафедра водоснабжения
Курсовой проект по дисциплине "Инженерные системы зданий и сооружений"
На тему: "Водоснабжение и водоотведение жилого дома"
Москва 2014

В данном проекте разрабатывается водоснабжение и водоотведение жилого дома. Произведен расчет системы холодного водоснабжения и системы бытовой канализации.

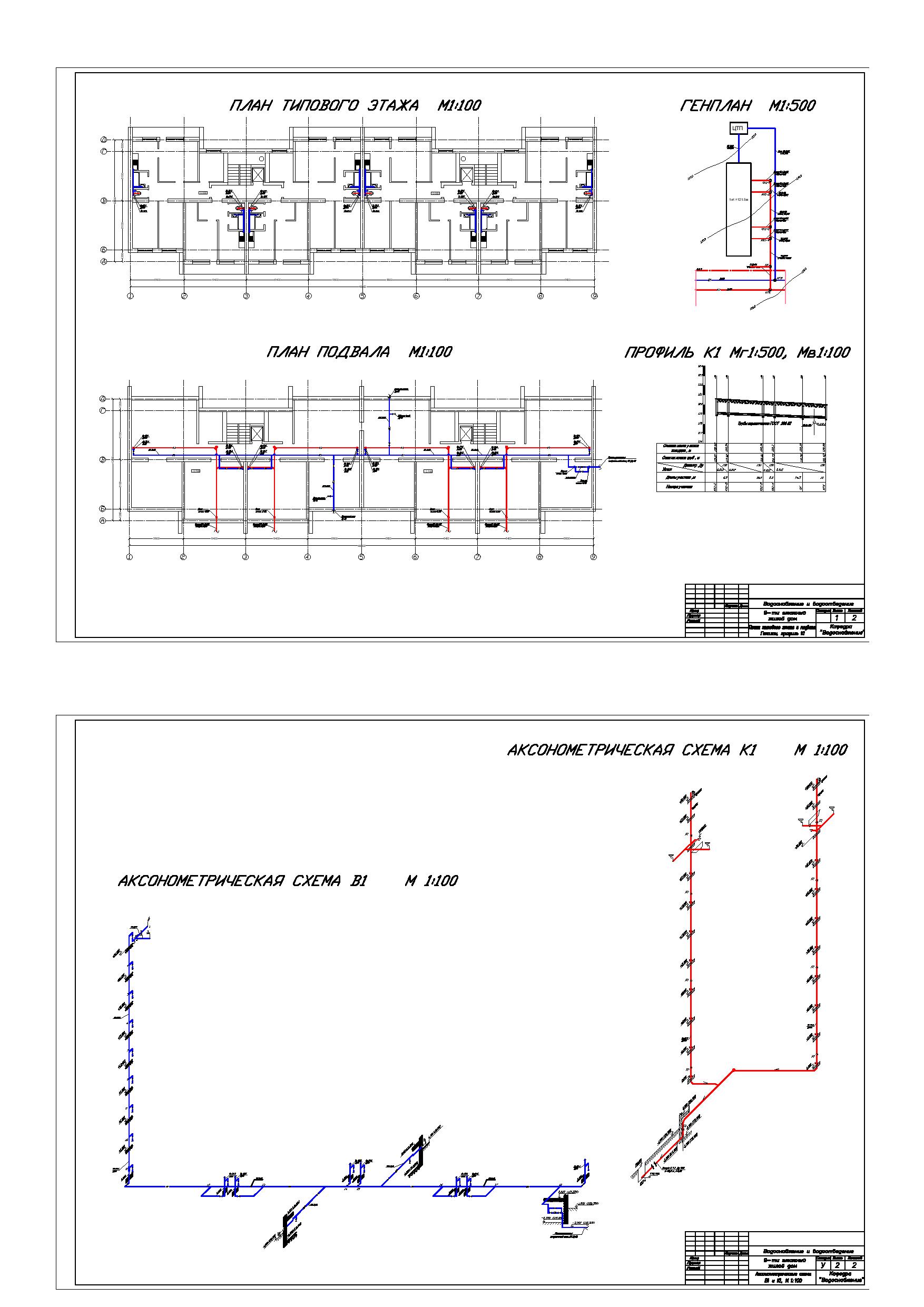

Графическая часть состоит из 2 листов. Лист 1: Генплан (М 1:500). План подвала и типового этажа (М 1:100). Профиль дворовой канализационной сети (МГ 1:500, МВ 1:100).
Лист 2: Аксонометрическая схема холодного водопровода и канализации (М 100).
Пояснительная записка - 26 листов, в которые входит 7 схем, 3 таблицы и 5 источников литературы.

Исходные данные для проектирования

1 Назначение зданий Жилой дом
2 Количество зданий 1
3 Количество секций в здании 2
4 Этажность 9 эт.
5 Высота этажа, м 3,0
6 Расчетная заселенность квартиры Uкв, чел./кв. 3,8
7 Высота подвала, м 2,5
8 Высота расположения пола 1-го этажа относительно отметки планировки h1эт ,м 1,0
9 Толщина перекрытий, м 0,3
10 Глубина промерзания грунта hпром, м 1,5
11 Гарантийный напор в сети городского водопровода Нгар, м 25
12 Диаметр сети городского водопровода, мм 250
13 Диаметр сети городской канализации, мм 400
14 Глубина заложения лотка в канализационном колодце, м по месту

Состав: Планы типового этажа и подвала, генплан, профиль хозяйственно-бытовой канализации К1, аксонометрические схемы хозяйственно-бытовой канализации К1 и хозяйственно-питьевого водопровода В1 Язык документа

Софт: AutoCAD 2016

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилого дома

Просмотр файлов
4.doc
4.dwg
