Водоснабжение и водоотведение 5-ти этажного жилого дома- гарантийный напор – 43 м

Кубанский государственный технологический университет
Кафедра наземного транспорта и механики
Курсовой по дисциплине "Водоснабжение и водоотведение"
На тему "Водоснабжение и водоотведение жилого дома"
Краснодар, 2019

Реферат
Курсовая работа: с. 28, табл. 3, источников, приложений 3,

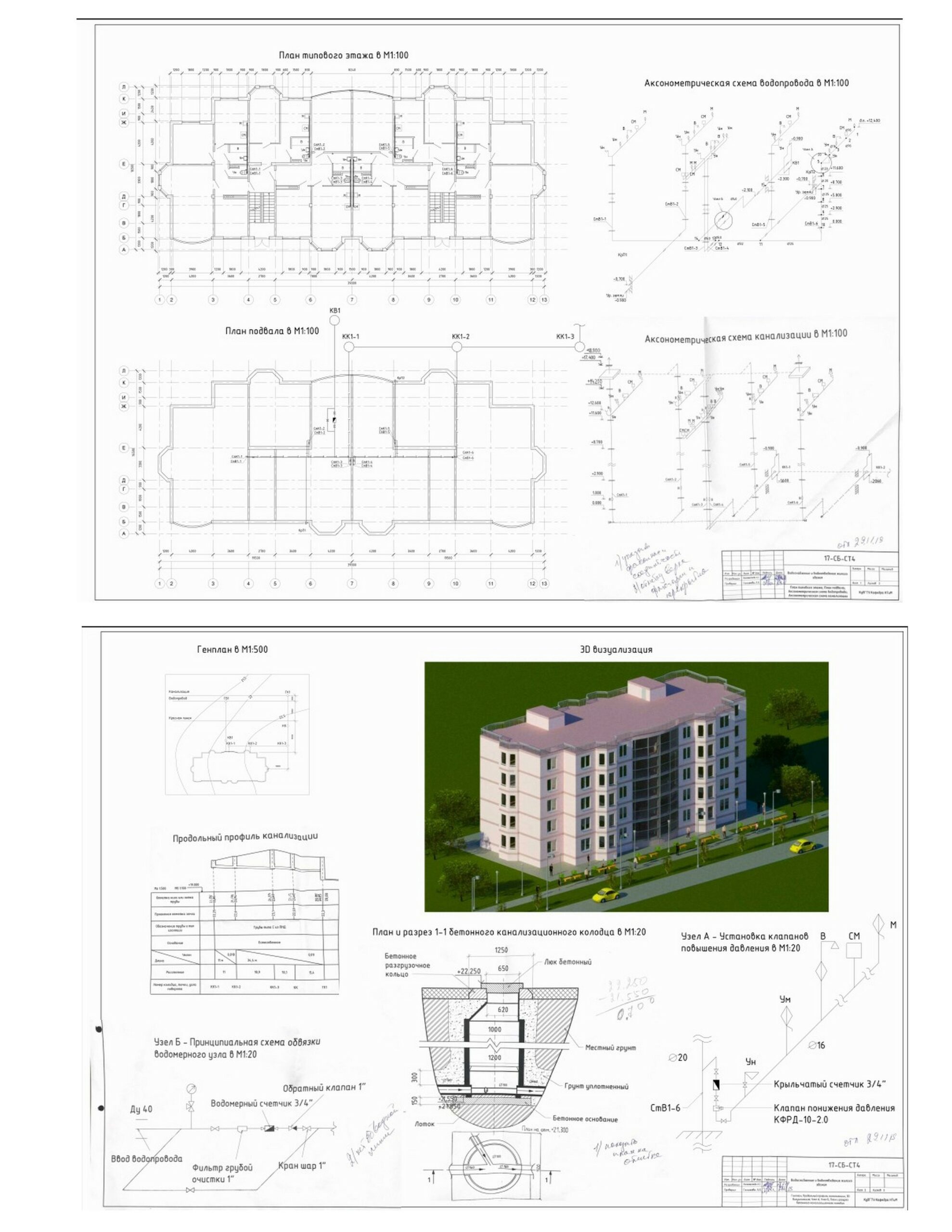

Иллюстративная часть работы – 2 листа формата А1
СЕТИ ВНУТРЕННЕГО ВОДОПРОВОДА, ВОДОМЕРНЫЙ УЗЕЛ, РАСХОД ВОДЫ, ГИДРАВЛИЧЕСКИЙ РАСЧЕТ, СИСТЕМА ВНУТРЕННЕЙ КАНАЛИЗАЦИИ, ТРУБЫ, ФАСОННЫЕ И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ, РАСЧЕТ СЕТИ ВНУТРЕННЕЙ КАНАЛИЗАЦИИ, УСТРОЙСТВО ВЕНТИЛЯЦИИ ВНУТРЕННЕЙ ВОДООТВОДЯЩЕЙ СЕТИ, НАРУЖНАЯ КАНАЛИЗАЦИОННАЯ СЕТЬ, УПОРЫ, ГЛУБИНА ЗАЛОЖЕНИЯ ТРУБОПРОВОДОВ, СМОТРОВЫЕ КОЛОДЦЫ, РАСЧЕТНЫЕ СКОРОСТИ И НАПОЛНЕНИЯ ТРУБ
Задание на курсовую работу – двухсекционное 5-ти этажное жилое здание.
В курсовой работе представлены основные объемно-планировочные решения задания, результаты расчета систем водоотведения как внутреннего, так и дворового, показаны способы прохода водопровода и канализации через стены здания.
Исходные данные
Степень благоустройства – Е (жилые дома с централизованным горячим водоснабжением, оборудованные умывальниками, душами и мойками с ваннами длинной от 1500 до 1700 мм, оборудованными душами)
Количество этажей – 5
Гарантийный напор – 43 м
Глубина промерзания – 0,7 м
Относительная отметка пола 1-го этажа – 1,2 м
Заложение водоотводящего коллектора – 2,3 м
Диаметр трубы городского водопровода – 200 мм
Диаметр трубы водоотводящего коллектора – 250 мм
Высота этажа – 2,9 м
Высота неэксплуатируемого подвала – 2,7 м
Норма водопотребления – 300 л/чел
