Водоснабжение и канализация жилого дома

Казанский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Расчетно-графическая работа по дисциплине «Гидравлика, водоснабжение и водоотведение»
на тему: «Водоснабжение и канализация жилого дома»
Казань 2019

№ варианта типового этажа 1
№ варианта генплана 1
Этажность здания 3
Высота от пола до пола, толщина перекрытия 0,3 м 3,1
Высота подвала 2,4
Приготовление горячей воды МГВ
Гарантийный напор, м 20,5
Глубина промерзания грунтов, м 1,6
Система водопровода Хозяйственно-питьевая
Система канализации Хозяйсивенно-бытовая
Расстояние в плане от оси здания до ГКК, м 13
Планировочная отметка земли вокруг здания, м 42,7
Отметка земли ГКК, м 41,6
Диаметр трубы городского водопровода, мм 150
Диаметр трубы городской канализации, мм 300
Отметка пола1 этажа, м 43,3

В данной работе представлен гидравлический расчет системы внутренней канализации и внутреннего водопровода.

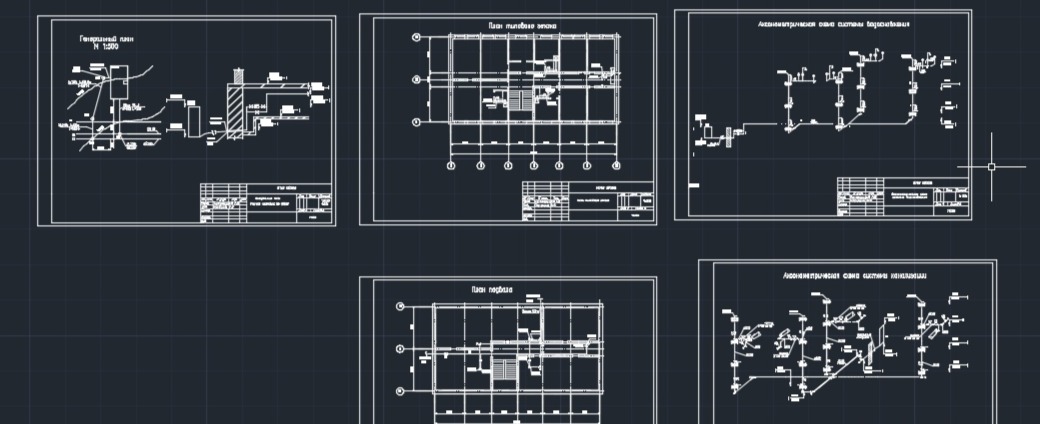

Графическая часть содержит генеральный план, расчет отметок по вводу, план типового этажа, план подвала, аксонометрическая схема системы водоснабжения, аксонометрическая схема системы канализации.
Оглавление
Введение 3
1 Исходные данные. 4
2 Внутренний водопровод. 5
2.1. Выбор и обоснование схемы и системы холодного водоснабжения, ее проектирование. 5
2.2 Проверка обеспеченности зданий гарантийным напором. 7
2.3 Ввод. Расположение водомерного узла. 7
2.4 Определение потерь напора в водомере. 8
2.5 Гидравлический расчет систем внутреннего водопровода. 9
2.6 Определение требуемого напора на воде. 10
3 Внутренняя канализация. 11
3.1 Основные элементы внутренней канализации. 11
3.2 Гидравлический расчет внутренней канализации. 12
4 Дворовая канализация. 13
5. Определение вероятности действия прибора. 13
Список использованной литературы 16

Состав: Генплан, аксонометрические схемы, сантехнические узлы, системы канализации, канализационный колодец Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и канализация жилого дома

чертежи.dwg
ргр гидравлика.docx
