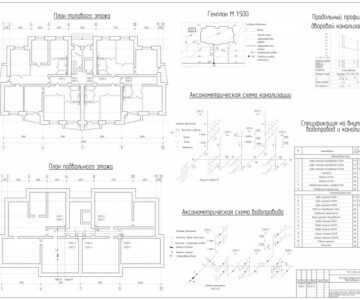

Водоснабжение и канализация четырехэтажного жилого дома

Казанский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Расчётно-графическая работа по дисциплине "Водоснабжение и водоотведение"
На тему: "Водоснабжение и канализация
четырехэтажного жилого дома"
Казань, 2018

Наименование
данных Показатели
Номер варианта плана типового этажа 16
Номер варианта генплана участка 4
Этажность здания 3
Высота этажа от пола до пола, толщина перекрытия 0,3м 3,0
Высота подвала, м 2,5
Гарантийный напор, м 25
Приготовление горячей воды ЦГВ
Глубина промерзания грунта, м 1,8
Расстояние в плане от оси здания до городского колодца (ГКК) – L, м 10
Диаметр трубы городского водопровода (В1), мм 100
Диаметр трубы городской канализации (К1), мм 300
Отметка пола 1 этажа, м 35,5
Планировочная отметка земли вокруг здания, м 35,0
Отметка земли городского канализационного колодца (ГКК), м 34,0

Введение………………………………………………………………………….3
1. Исходные данные…………………………………………………………4
2. Внутренний водопровод
2.1 Выбор и обоснование схемы и системы холодного водопровода…5
2.2 Проверка обеспеченности здания гарантийным напором………….6
2.3 Ввод. Расположение водомерного узла…………….………………..6
2.4 Определение расчетных расходов воды……………………………..8
2.5 Определение потерь напора в водомере…………………………….10
2.6 Гидравлический расчет систем внутреннего водопровода………...11
2.7 Определение требуемого напора на вводе…………………….…….12
3. Внутренняя канализация
3.1 Основные элементы внутренней канализации……………………..14
3.2 Расчет внутренних канализационных сетей………………………..14
3.3 Гидравлический расчет внутренней канализации………………….15
4. Дворовая канализация……………………………………………………16
Список литературы………………………………………………………………17
Спецификация
Приложение

Состав: Планы, разрезы, ПЗ, Спецификация Язык документа

Софт: AutoCAD Студенческая

Сайт: www

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и канализация четырехэтажного жилого дома

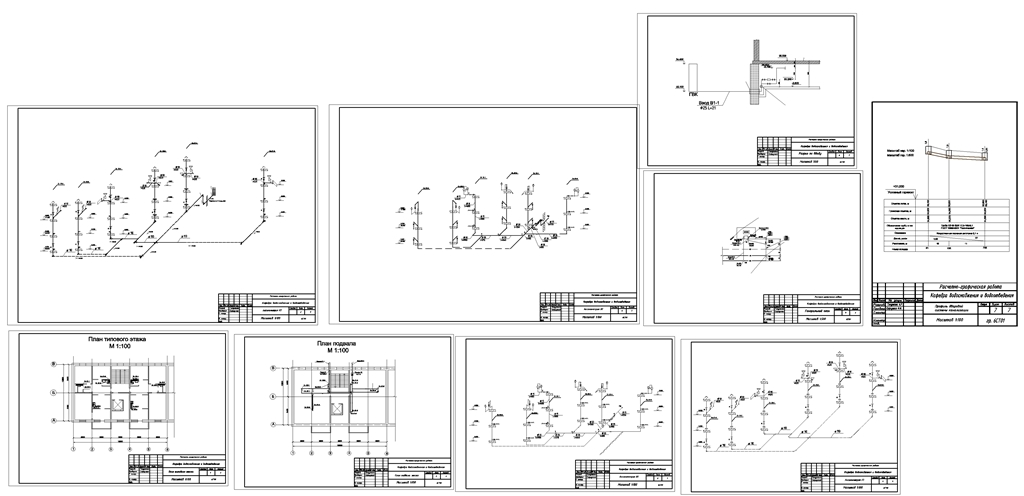

гидравлика вив.dwg
Пояснилка ВиВ Тимуршина.docx
Спецификация.docx
Расчеты.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

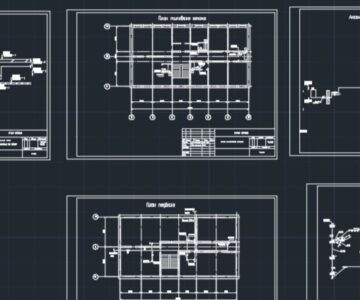

Еще чертежи и проекты по этой теме:
