Проектирование систем водоснабжения и канализации жилого дома

Белгородский государственный технологический университет им. В.Г.Шухова
Кафедра теплогазоснабжения и вентиляции
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему: "Проектирование систем водоснабжения и канализации жилого дома"
Белгород

Исходные данные.
Вариант генплана участка 3
Высота этажа (от пола до пола), м 3.1
Количество этажей 6
Гарантийный напор, м 29
Приготовление горячей воды местное
Глубина промерзания грунта, м 1,9
Уклон трубы городской канализации 0,009
Номер варианта плана типового этажа 3
Абсолютная отметка пола первого этажа 140,0
Абсолютная отметка поверхности земли у здания 139,3
Абсолютная отметка верха трубы горводопровода 136,7
Абсолютная отметка лотка колодца горканализации 134,6
Абсолютная отметка люков колодцев на уличных сетях водопровода и канализации, м 139,1
Расстояние от красной линии до здания L1, м 14
Расстояние от здания до городского канализационного колодца L2, м 30
Диаметр трубы городского водопровода, мм 200
Диаметр трубы городской канализации, мм 300
Высота подвала (от пола подвала до пола 1 эт.), м 2,4
Средняя заселенность квартир U 4,0

Цель проекта – разработка систем подачи холодной воды ко всем потребителям в здании и отвода загрязненной воды после ее использования.

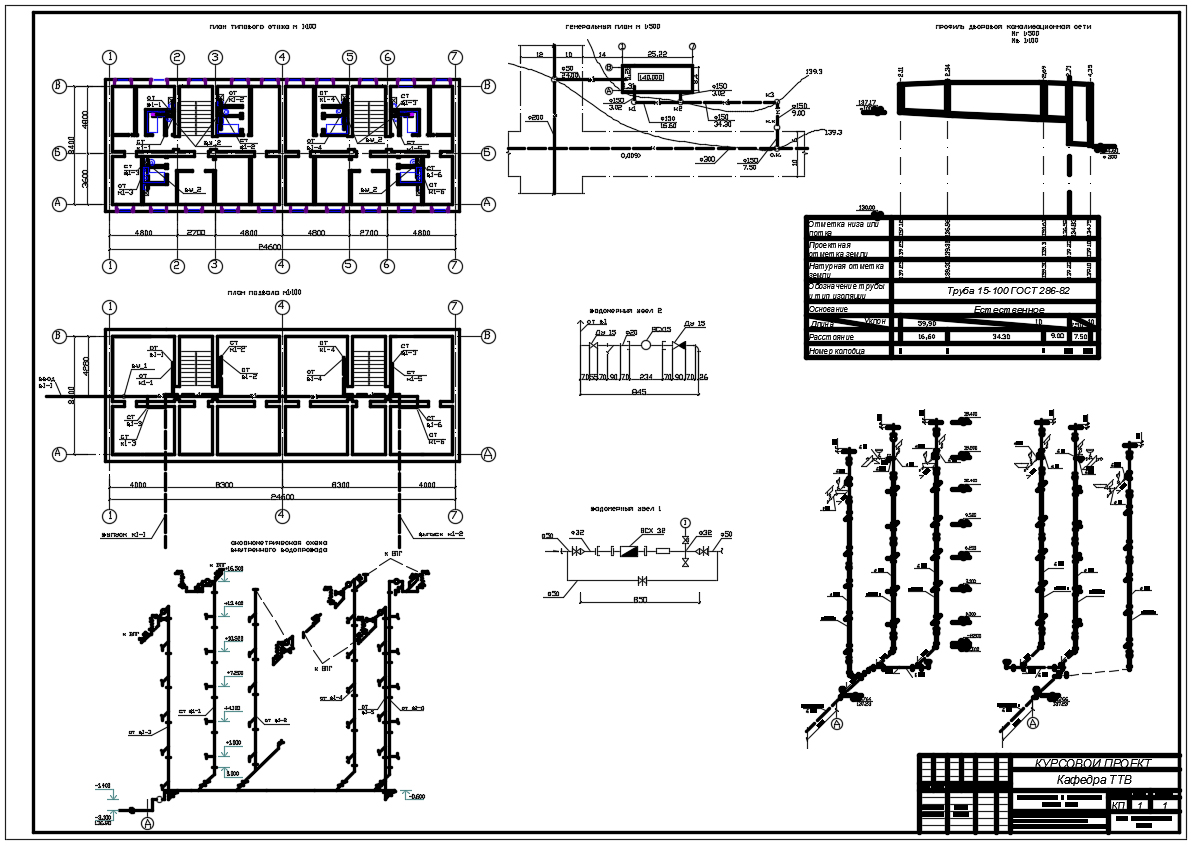

В состав курсового проекта входят следующие графические материалы:
1. Генплан участка с сетями В1, К1.
2. Профиль сети К1.
3. План типового этажа с сетями В1, К1.
4. План подвала с сетями В1, К1.
5. Аксонометрическая схема В1.
6. Аксонометрическая схема К1.
7. Схема водомерного узла .
Здание состоит из 2 секций. Планировка этажей однотипная, подвал неэксплуатируемый, расположенный под всем зданием. Толщина перекрытия 0,3 м. Снабжение здания водой осуществляется от городского водопровода, отвод сточных вод от жилого здания проектируется в уличную канализационную сеть города.
Сантехническое оборудование включает:
 унитазы тарельчатые фаянсовые с косым выпуском и смывным бачком типа «Компакт» на цельнолитой полке,
 умывальники фаянсовые полукруглые без спинки,
 ванны стальные, длиной 1800 мм,
 мойки стальные эмалированные с одним отделением,
 газовые водонагреватели проточные,
 комбинированная смесительная арматура с душевой сеткой на гибком шланге (для ванн), смесители центральные (для моек),
 запорная арматура: запорные вентили бронзовые, задвижки чугунные.

Содержание

Общая часть
Внутренний водопровод
Внутренняя канализация
Библиографический список

Состав: План типового этажа, план подвала, генплан, профиль, аксонометрические схемы водопровода и канализации, водомерные узлы Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование систем водоснабжения и канализации жилого дома

Проектирование систем водоснабжения и канализации жилого дома.doc
Проектирование систем канализации и водоснабжения жилого дома.dwg
