Водоснабжение и канализация 10 этажного жилого дома

СПбГАСУ, кафедра Водопользования и экологии, 2017 год

Курсовой проект, Характеристика жилого дома
Количество этажей 10
Высота помещений, м 2,5
Средняя заселенность квартир, чел. 3
Абсолютные отметки, м:
поверхности земли участка 23
пола подвала 21,5
шелыги трубы городского водопровода 21,2
лотка трубы городской канализации 20,1
Диаметр трубы, мм:
городского водопровода 300
городской канализации 400
Гарантированный напор в городском водопроводе, м 50
Глубина промерзания грунта, м 1,3
Высота помещений технического подполья, м 2,2
Толщина межэтажных перекрытий, м 0,3

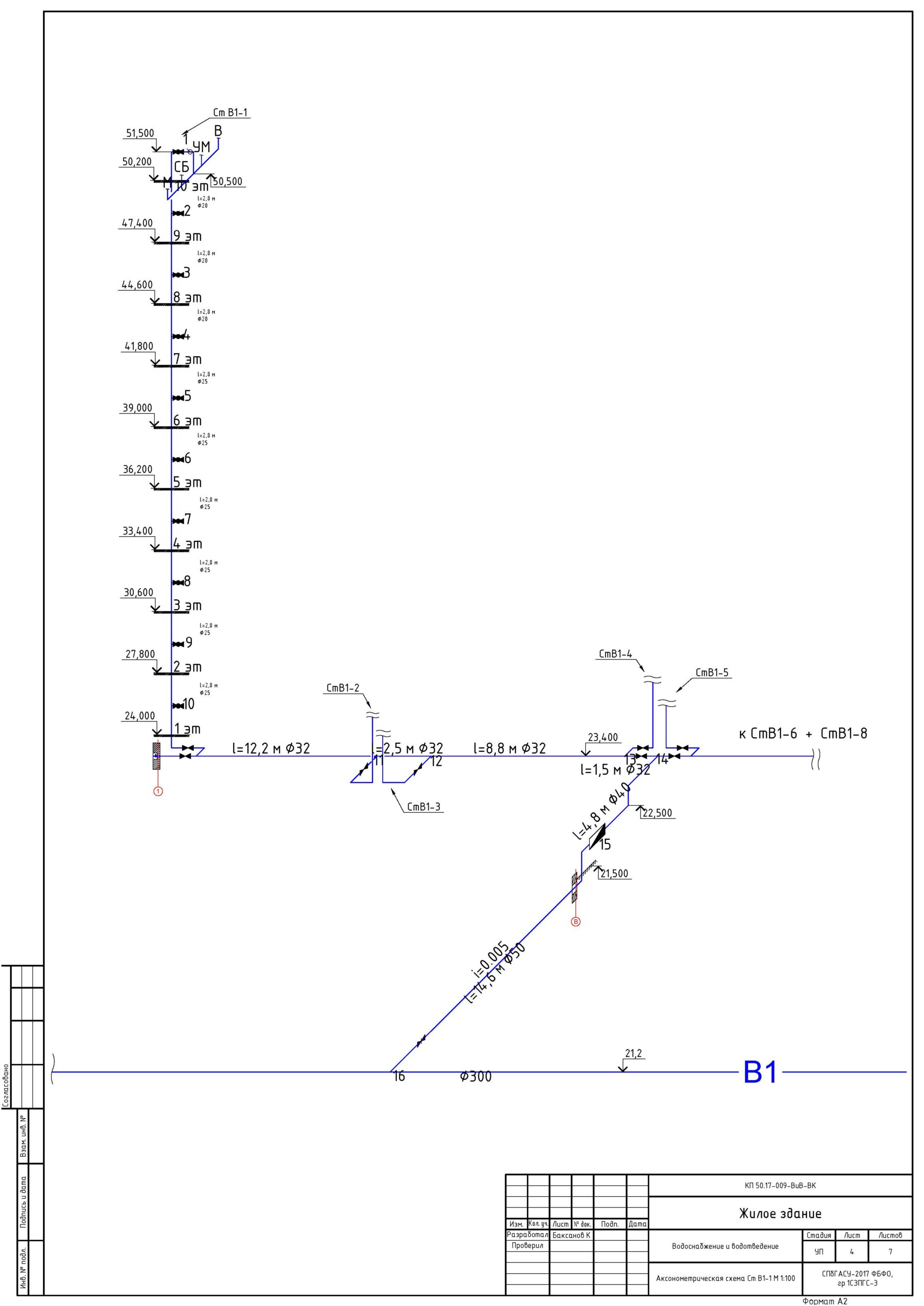

Состав: Генплан М 1:500, План подвала М 1:100, План типового этажа М 1:100, Аксонометрическая схема Ст В1-1 М 1:100, Ст К1-8, Продольный профиль дворовой канализационной трассы Мг 1:500 Мв 1:50, Спецификация материалов и оборудоания для холодного водоснабжения, ПЗ Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и канализация 10 этажного жилого дома

ВиВ/~$КР ВиВ.docx
ВиВ/plot.log
ВиВ/вив.bak
ВиВ/вив.dwg
ВиВ/ВиВГидр.xlsx
ВиВ/ВиВКанализ-ГидрРасч.xlsx
ВиВ/ВиВКанализСтВ.xlsx
ВиВ/вив-Лист1.pdf
ВиВ/вив-Лист2.pdf
ВиВ/вив-Лист3.pdf
ВиВ/вив-Лист4.pdf
ВиВ/вив-Лист4аа.jpg
ВиВ/вив-Лист5.pdf
ВиВ/вив-Лист6.pdf
ВиВ/вив-Лист7.pdf
ВиВ/КР ВиВ.docx
ВиВ/КР-ВиВ-Весь.pdf
