Система холодного водоснабжения и канализации 5ти этажного жилого помещения

Сибирский федеральный университет Инженерно-строительный институт
Кафедра: инженерные системы зданий и сооружений
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему : "Система холодного водоснабжения и канализации жилого помещения"
Красноярск 2015

Исходные данные
1. Номер варианта плана типового этажа – свой
2. Количество этажей – 5
3. Высота этажа при толщине перекрытия 0,3 м – 3,1м
4. Высота подвала (до пола первого этажа) – 2,0м
5. Номер варианта генплана участка – 2
6. Расстояние от красной линии до здания l1 – 7м
7. Расстояние от здания до городского ГКК l2 – 11м
8. Диаметр трубы городского водопровода – 300мм
9. Диаметр трубы городской канализации – 350мм
10. Уклон трубы городской канализации – 0,007
11. Абсолютная отметка поверхности земли у здания – 51,6м
12. Абсолютная отметка пола первого этажа – 52,4м
13. Абсолютная отметка лотка колодца городской канализации – 46,6м
14. Глубина сезонного промерзания грунта – 2,4м
15. Гарантийный напор Нгар – 49м
16. Средняя заселенность квартир m – 3,5чел./кв.
17. Санитарно-технические оборудования – умывальники, ванны, унитазы, мойки.
Содержание
Введение
1.Исходные данные
2.Система холодного водоснабжения здания
3.Расчет внутреннего водопровода
4.Расчет системы на пропуск хозяйственно-питьевых расходов
5.Система канализации
6.Проверка пропускной способности стояка
Библиографический список

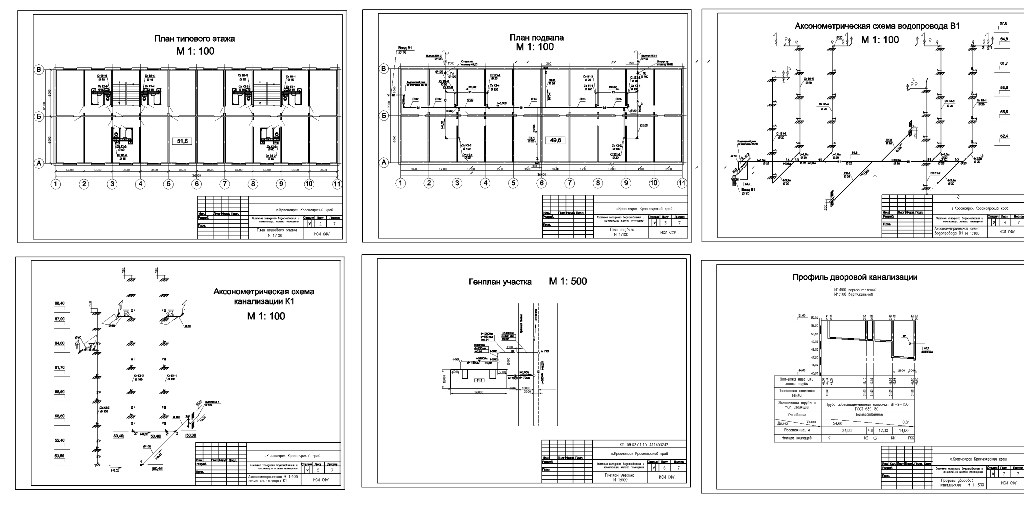

Состав: План первого этажа, план подвала, аксонометрическая схема водопровода В1,аксонометрическая схема канализации К1,генплан участка, профиль дворовой канализации Язык документа

Софт: AutoCAD 2016

Файлы:
Оленина Пояснит записка.docx
kursak.dwg
