Внутренние системы водоснабжения и канализации жилых зданий

Орловский Государственный Университет УНПК
Кафедра Городское строительство и хозяйство
Курсовой проект по дисциплине "Водоснабжение и водоотведение с основами гидравлики"
На тему: "Внутренние системы водоснабжения
и канализации жилых зданий"
Орёл 2015

В данной работе производится расчет системы водоснабжения для жилых зданий
Наименование величины Значение
1. Номер варианта плана этажа 3
2. Норма расхода воды в час и сутки наибольшего водопотребления, qchr,u /qcu , л/ч/л/сут 5,7
300
3. Расстояние от красной линии до здания, l,м 18
4. Диаметр трубы городского водопровода, Dвод, мм 300
5. Диаметр трубы городской канализации, Dкан, мм 150
6. Высота этажа (от пола до пола), hэт, м 3,0
7. Высота техподполья (от пола до пола первого этажа), hтп, м 2,4
8. Номер варианта генплана участка 2
9. Количество этажей, nэт, шт 4
10. Гарантийный напор, Нгар, м 28
Абсолютная отметка:
11. – пола первого этажа, Z1пл 22,0
12. – верха люка колодцев, Zлк 21,3
13. – поверхности земли у здания, Zзз 21,5
14. – верха трубы городского водопровода, Zгв 19
15. – лотка колодца городской канализации, Zлт 18
16. Глубина промерзания грунта, hпром, м 1,9
17.Средняя заселенность квартир U0, чел. 3,2

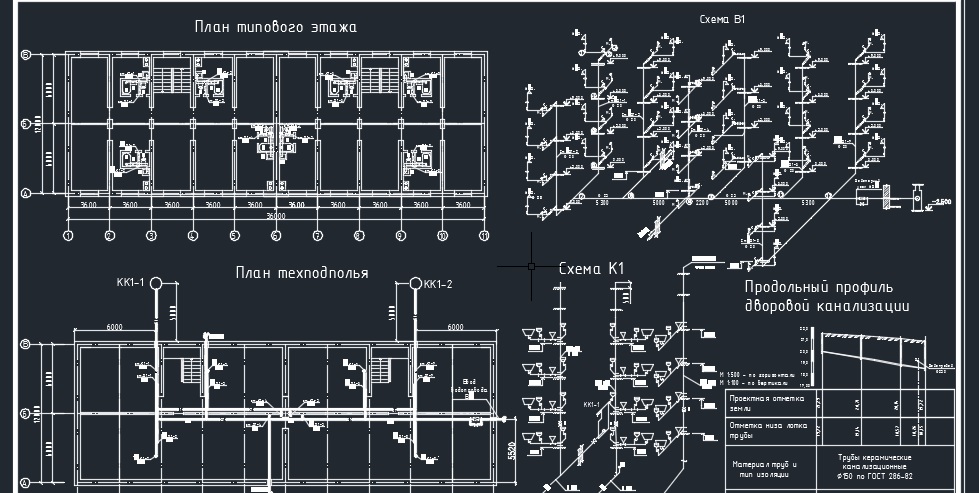

Состав: План типового этажа, план техподполья, Генплан,водомерные узлы, продольный профиль дворовой канализации Язык документа

Софт: AutoCAD 2015

Сайт: www

Каталог / Инженерные системы / Системы водоснабжения и канализации / Внутренние системы водоснабжения и канализации жилых зданий

Просмотр файлов
курсовая 1 сем
vodosnabzhenie_chertezh.dwg
