Система холодного водоснабжения и канализации жилого помещения

НИУ МГСУ
Кафедра "Водоотведение и водная экология"
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему: "Система холодного водоснабжения и канализации жилого помещения"
Москва 2016

Количество этажей: 6
Высота этажа при толщине перекрытия 0,3м: 3,0м
Номер варианта генплана участка: 1
Расстояние от красной линии до здания: 0м.

В данной работе рассматривается система холодного водоснабжения и канализации жилого помещения, произведено проектирование и расчета внутреннего водопровода, гидравлический расчет водопроводной сети, подбор водомерного узла, расчет требуемого напора, проектирование канализации и гидравлический расчет канализации.

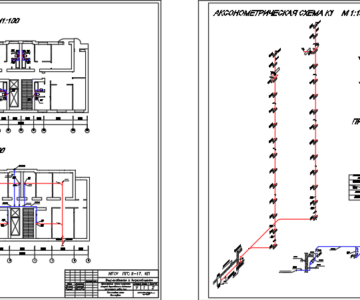

Графическая часть содержит: генплан участка, аксонометрческую схему К1, аксонометрическую схему В1, план подвала, план типового этажа

1.Водоснабжение 1
1.1. Обоснование выбора системы холодного водоснабжения и схемы сети. 1
1.2. Подробное описание конструирования сети холодного водоснабжения с обоснованием выбора материала. 2
1.3 Гидравлический расчет внутреннего водопровода. 4
Расчет элементов системы В1 5
Водомерный узел на вводе в здание 5
1.4. Определение требуемого напора в сети внутреннего водопровода 6
Подбор повысительных установок. 7
2. Канализация 8
2.1 Описание системы канализации, выбор материала и оборудования, способы монтажа, трассировки, описание специального оборудования. 8
2.2. Внутренняя канализационная сеть 9
2.3. Дворовая канализационная сеть 10
2.4. Расчет «горизонтальных» трубопроводов 11
Проверка пропускной способности стояка 12
Расчет «горизонтальных» трубопроводов 13
Расчетный расход дворовой канализации 14
3. Список литературы 15

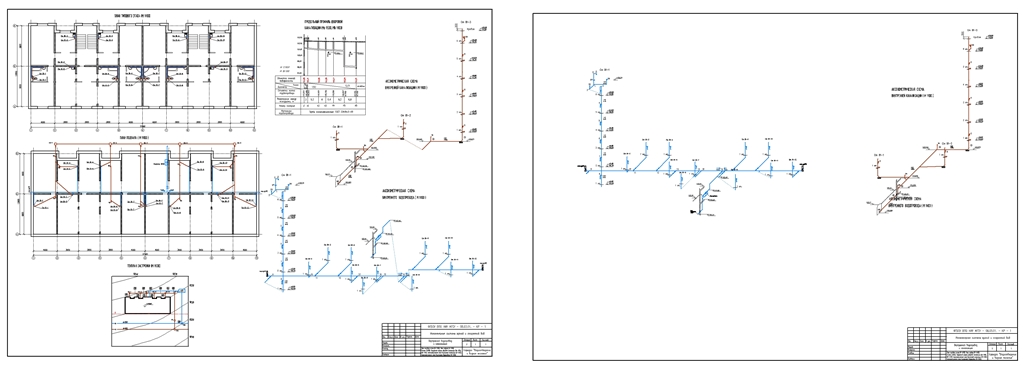

Состав: План подвала, план типового этажа, генплан, продольный профиль дворовой канализации, аксонометрическая схема внутренней канализации и внутреннего водопровода Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Система холодного водоснабжения и канализации жилого помещения

ВИВ.dwg
ЗАПИСКА.doc
